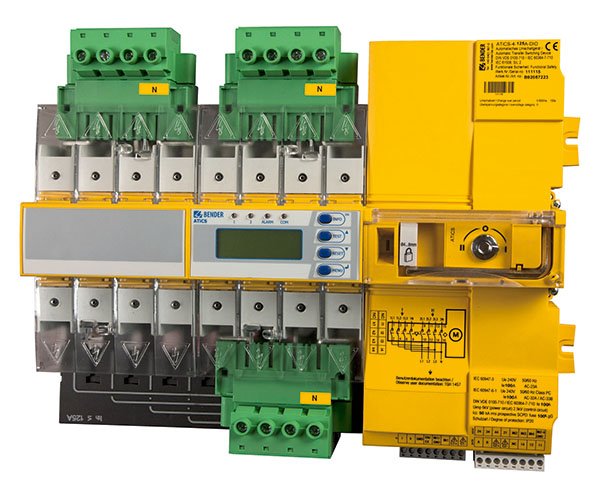

ATICS®-…-DIO
Die Umschaltgeräte der Baureihe ATICS® enthalten alle Funktionen zur Umschaltung zwischen zwei unabhängigen Zuleitungen sowie zur Überwachung von ungeerdeten Stromversorgungen. Die Integration des Leistungsteils und der Elektronik in ein flaches, kompaktes Gerät reduziert den Platzbedarf im Schaltschrank, minimiert den Verdrahtungsaufwand und reduziert Fehlermöglichkeiten. Für höchste Zuverlässigkeit wurde ATICS® konsequent nach den Richtlinien der Funktionalen Sicherheit entwickelt.
Steckverbinder an allen Anschlussleitungen ermöglichen in Verbindung mit dem optionalen Bypass-Schalter die unterbrechungsfreie Prüfung des ATICS®. Im Servicefall ist dadurch eine Reparatur oder ein Austausch ohne Spannungsunterbrechung möglich. ATICS® erhöht so das Sicherheitsniveau besonders in Intensivstationen und in OP-Räumen.
Die Umschaltgeräte der Baureihe ATICS® enthalten alle Funktionen zur Umschaltung zwischen zwei unabhängigen Zuleitungen sowie zur Überwachung von ungeerdeten Stromversorgungen. Die Integration des Leistungsteils und der Elektronik in ein flaches, kompaktes Gerät reduziert den Platzbedarf im Schaltschrank, minimiert den Verdrahtungsaufwand und reduziert Fehlermöglichkeiten. Für höchste Zuverlässigkeit wurde ATICS® konsequent nach den Richtlinien der Funktionalen Sicherheit entwickelt.
Steckverbinder an allen Anschlussleitungen ermöglichen in Verbindung mit dem optionalen Bypass-Schalter die unterbrechungsfreie Prüfung des ATICS®. Im Servicefall ist dadurch eine Reparatur oder ein Austausch ohne Spannungsunterbrechung möglich. ATICS® erhöht so das Sicherheitsniveau besonders in Intensivstationen und in OP-Räumen.
Merkmale
Perfekt zur platzsparenden Installation / Retrofit
- Kompaktgerät zum problemlosen Aufbau von Sicherheitsstromversorgungen mit funktionaler Sicherheit nach DIN EN 61508 (SIL 2) in Rechenzentren, Industrie, oder für medizinische Bereiche der Gruppe 2 nach DIN VDE 0100-710 (VDE 0100-710)/IEC 60364-7-710
- All-in-one: Integration von Lasttrennschalter und Steuerung
- Kompaktes Design
- Lösungen für jede Anwendung
Komfortable Installation und Inbetriebnahme
- Zeit- und kostensparend
Sicher im Betrieb
- Robuste Lasttrennschalterkontakte
- Mechanische Verriegelung
- Handbetätigung direkt am Gerät
- Funktionale Sicherheit SIL 2
- Zertifizierung durch TÜV SÜD
Unterbrechungsfreie Wartung
- Steckanschlüsse und optionaler Bypass-Schalter
- Hervorragende Kommunikations- und Parametrierfähigkeit
Anwendungen
- Sensible Anlagen, z.B. solche in medizinischen Bereichen der Gruppe 2, Industrie oder Rechenzentren, benötigen auch bei Störfällen eine sicher und zuverlässig funktionierende Stromversorgung. Ein großer Beitrag zur sicheren Stromversorgung wird durch redundante Zuleitungen erreicht.
ATICS®-…-DIO Variante(n)
ATICS®…-DIO 2-polig
| Typ | Ausführung | Bemessungsbetriebsstom Ie | Lieferumfang | Art.-Nr. |
|---|---|---|---|---|
| ATICS-2-63A-DIO | 2-polig | AC 36 A | 1 x STW3, Brücke, Steckverbinder, Klemmenabdeckung | B92057212 |
| ATICS-2-80A-DIO | 2-polig | AC 80 A | 1 x STW3, Brücke, Steckverbinder, Klemmenabdeckung | B92057213 |
| ATICS-BP-2-63A-SET | Bypass-Schalter-Set | AC 63 A | Brücke, Klemmenabdeckung, Hilfskontakte, LEDs gn/rt | B92057252 |
| ATICS-BP-2-80A-SET | Bypass-Schalter-Set | AC 80 A | Brücke, Klemmenabdeckung, Hilfskontakte, LEDs gn/rt | B92057253 |
ATICS®…-DIO 4-polig
| Typ | Ausführung | Bemessungsbetriebsstom Ie | Lieferumfang | Art.-Nr. |
|---|---|---|---|---|
| ATICS-4-80A-DIO | 4-polig | AC 80 A | 4 x STW3, Brücke, Steckverbinder, Klemmenabdeckung | B92057222 |
| ATICS-4-125A-DIO | 4-polig | AC 125 A | 4 x STW4, Brücke, Steckverbinder, Klemmenabdeckung | B92057223 |
| ATICS-4-125A-DIO | 4-polig | AC 160 A | 4 x STW4, Brücke, Klemmenabdeckung | B92057224 |
| ATICS-BP-4-80A-SET | Bypass-Schalter-Set | AC 80 A | Brücke, Klemmenabdeckung, Hilfskontakte, LEDs gn/rt | B92057260 |
| ATICS-BP-4-125A-SET | Bypass-Schalter-Set | AC 125 A | Brücke, Klemmenabdeckung, Hilfskontakte, LEDs gn/rt | B92057262 |
| ATICS-BP-4-160A-SET | Bypass-Schalter-Set | AC 160 A | Brücke, Klemmenabdeckung, Hilfskontakte, LEDs gn/rt | B92057264 |
Optionales Zubehör für ATICS®-…-DIO
| Typ | Bezeichnung | Art.-Nr. |
|---|---|---|
| STW3 | Messstromwandler (Kurzschlussüberwachung) für ATICS® < 100 A | B98021000 |
| STW4 | Messstromwandler (Kurzschlussüberwachung) für ATICS® < 100 A | B98021001 |
Downloads für ATICS®-…-DIO
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE-Konformitätserklärungen | Atics | 87.7 KB | 2022/08/12 06:17:2412.08.2022 06:17:24 | ||
| Kurzanleitungen | ATICS-…-DIO | 1.6 MB | DE | 2021/11/25 10:52:0525.11.2021 10:52:05 | D00080 |
| Kurzanleitungen | ATICS-…-DIO | 1.6 MB | EN | 2021/11/25 10:52:0525.11.2021 10:52:05 | D00080 |
| Handbücher | ATICS-…-DIO | 5.4 MB | DE | 2021/11/29 07:21:4529.11.2021 07:21:45 | D00080 |
| Handbücher | ATICS-…-DIO | 4.6 MB | EN | 2021/11/29 07:22:0029.11.2021 07:22:00 | D00080 |
| Datenblätter | ATICS-…-DIO | 425.1 KB | DE | 2021/12/01 07:02:1901.12.2021 07:02:19 | D00080 |
| Datenblätter | ATICS-…-DIO | 424.3 KB | EN | 2021/12/01 07:02:3001.12.2021 07:02:30 | D00080 |
| Datenblätter | ATICS-…-DIO | 634.5 KB | ES | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00080 |
| Handbücher | ATICS-…-DIO Checkliste | 769.3 KB | DE | 2020/11/13 09:35:2413.11.2020 09:35:24 | D00080 |
| Handbücher | ATICS-…-DIO Checklist | 762.0 KB | EN | 2020/11/13 09:43:1513.11.2020 09:43:15 | D00080 |
| Produktbroschüren | ATICS® Informationsblatt | 750.0 KB | DE | 2019/05/13 10:30:5513.05.2019 10:30:55 | D00046, D00080 |
| Produktbroschüren | ATICS® Informationleaflet | 743.7 KB | EN | 2019/05/13 10:30:5913.05.2019 10:30:59 | D00046, D00080 |
| Handbücher | ATICS-BP-SET | 2.1 MB | DE | 2019/05/13 10:31:4013.05.2019 10:31:40 | D00162 |
| Handbücher | ATICS-BP-SET | 2.1 MB | EN | 2019/05/13 10:31:4013.05.2019 10:31:40 | D00162 |
| Datenblätter | ATICS®-DIO | 1.2 MB | IT | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00080 |
| Produktbroschüren | ATICS® Kompakt. Sicher. Wirtschaftlich. | 2.2 MB | DE | 2023/09/19 13:26:3419.09.2023 13:26:34 | D00046, D00080 |
| Produktbroschüren | ATICS® Compact. Reliable. Cost-effective. | 2.1 MB | EN | 2023/09/19 13:26:4319.09.2023 13:26:43 | D00046, D00080 |
