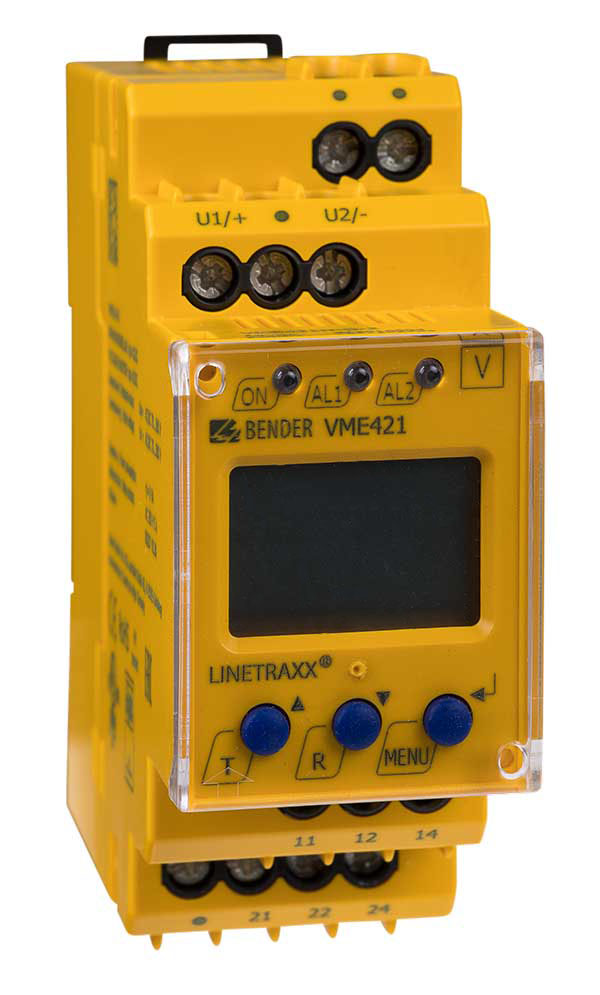

LINETRAXX® VME421H
- Überwachung der Unter- und Überspannung und Frequenzüberwachung von AC/DC-Systemen 9,6…150 V (VME421H-D-1), 70…300 V (VME421H-D-2)
- Integrierter Energiespeicher, versorgt sich aus dem zu überwachten Netz
- Verschiedene Überwachungsfunktionen wählbar < U, > U, < f/> f
- Passwortschutz für Geräteeinstellung
- Preset-Funktion (Automatische Grundparametrierung)
Die Spannungsrelais der Serie VME421H überwachen Frequenz, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten (Fensterfunktion) in AC- und DC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw. Die Ausführung VME421H entnimmt die Versorgungsspannung dem zu überwachenden System und hat einen internen Energiespeicher.
- Überwachung der Unter- und Überspannung und Frequenzüberwachung von AC/DC-Systemen 9,6…150 V (VME421H-D-1), 70…300 V (VME421H-D-2)
- Integrierter Energiespeicher, versorgt sich aus dem zu überwachten Netz
- Verschiedene Überwachungsfunktionen wählbar < U, > U, < f/> f
- Passwortschutz für Geräteeinstellung
- Preset-Funktion (Automatische Grundparametrierung)
Die Spannungsrelais der Serie VME421H überwachen Frequenz, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten (Fensterfunktion) in AC- und DC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw. Die Ausführung VME421H entnimmt die Versorgungsspannung dem zu überwachenden System und hat einen internen Energiespeicher.
Merkmale
- Überwachung der Unter- und Überspannung und Frequenzüberwachung von AC/DC-Systemen, 9,6…150 V (VME421H-D-1), 70…300 V (VME421H-D-2)
- Ohne separate Versorgungsspannung
- Integrierter Energiespeicher
- Verschiedene Überwachungsfunktionen wählbar < U, > U, < f, > f
- Anlauf-, Ansprech- und Rückfallverzögerung
- Einstellbare Schalthysterese
- Effektivwertmessung (AC + DC)
- Digitale Messwertanzeige über multifunktionales LC-Display
- Preset-Funktion (Automatische Grundparametrierung)
- LEDs für Betrieb, Alarm 1, Alarm 2
- Messwertspeicher für Auslösewert
- Permanente Selbstüberwachung
- Test-/Reset-Taste intern
- Zwei getrennte Alarmrelais je 1 Wechsler
- Ruhe-/Arbeitsstrom und Fehlerspeicherverhalten wählbar
- Passwortschutz für Geräteeinstellung
- Plombierbare Klarsichtabdeckung
- 2-Modul-Gehäuse (36 mm)
- Federklemme (pro Anschluss zwei Klemmen)
- RoHS-konform
Anwendungen
- Spannungs- und Frequenzüberwachung von einphasigen Maschinen und Anlagen
- Erdschlussüberwachung über Spannungswandler in Mittelspannungsnetzen
- Überwachung von Batterieanlagen
- Ein- und Ausschalten von Anlagen ab einer gewissen Spannung
LINETRAXX® VME421H Variante(n)
| Typ | Netznennspannung Un* | Ansprechwert | Art.-Nr.** |
|---|---|---|---|
| VME421H-D-1 | DC 9,6…150 V / AC 9,6…150 V, 15…46 Hz | AC/DC 9,6…150 V | B73010003 B93010003 |
| VME421H-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 70…300 V | B73010004 B93010004 |
*Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)
Optionales Zubehör für LINETRAXX® VME421H
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 | B990994 |
