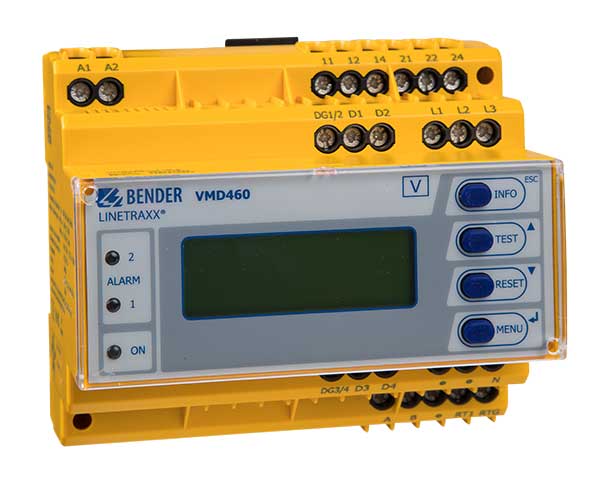

LINETRAXX® VMD460-NA

  • Netz- und Anlagenschutz mit voreingestellten Grundprogrammen für länderspezifische Normen und Richtlinien.
    NEU: VDE-AR-N 4105:2018-11
    NEU: VDE-AR-N 4110:2018-11
    NEU: G99/1-4:2019
    NEU: G98/1-4:2019
  • Inselnetzerkennung df/dt (ROCOF) Vektorsprung
  • Schnittstelle RS-485 (Datenaustausch/Parametrierung)
  • Permanente Überwachung der Strang- und Außenleiterspannung
  • Fernabschaltung über Rundsteuersignalempfänger

Das VMD460-NA ist ein externer Netz- und Anlagenschutz (NA-Schutz), der die Verbindung zwischen dem öffentlichen Netz und der Erzeugungsanlage bei Grenzwertverletzungen durch Ansteuern von Kuppelschaltern trennt. Befinden sich Spannungs- und Frequenzmesswerte außerhalb von normativ geforderten Schwellwerten, schalten die Relais des VMD460-NA. Das VMD460-NA ist multifunktional einstellbar. Die aktuellen Messwerte werden permanent auf dem LC-Display angezeigt. Die zum Schalten der Relais führenden Messwerte werden gespeichert.

Das VMD460-NA entspricht den neuen Bedingungen und Forderungen der Anwendungsregel VDE-AR-N 4105:2018-11 für die Einspreisung in das Niederspannungsnetz.

LINETRAXX® VMD460-NA
LINETRAXX® VMD460-NA
  • Netz- und Anlagenschutz mit voreingestellten Grundprogrammen für länderspezifische Normen und Richtlinien.
    NEU: VDE-AR-N 4105:2018-11
    NEU: VDE-AR-N 4110:2018-11
    NEU: G99/1-4:2019
    NEU: G98/1-4:2019
  • Inselnetzerkennung df/dt (ROCOF) Vektorsprung
  • Schnittstelle RS-485 (Datenaustausch/Parametrierung)
  • Permanente Überwachung der Strang- und Außenleiterspannung
  • Fernabschaltung über Rundsteuersignalempfänger

Das VMD460-NA ist ein externer Netz- und Anlagenschutz (NA-Schutz), der die Verbindung zwischen dem öffentlichen Netz und der Erzeugungsanlage bei Grenzwertverletzungen durch Ansteuern von Kuppelschaltern trennt. Befinden sich Spannungs- und Frequenzmesswerte außerhalb von normativ geforderten Schwellwerten, schalten die Relais des VMD460-NA. Das VMD460-NA ist multifunktional einstellbar. Die aktuellen Messwerte werden permanent auf dem LC-Display angezeigt. Die zum Schalten der Relais führenden Messwerte werden gespeichert.

Das VMD460-NA entspricht den neuen Bedingungen und Forderungen der Anwendungsregel VDE-AR-N 4105:2018-11 für die Einspreisung in das Niederspannungsnetz.

Merkmale

  • Einfache Inbetriebnahme durch voreingestellte Grundprogramme für länderspezifische Normen und Richtlinien.
    NEU: VDE-AR-N 4105:2018-11
    NEU: VDE-AR-N 4110:2018-11
    NEU: G99/1-4:2019
    NEU: G98/1-4:2019
  • Einfehlersicherheit
  • Überwachung der angeschlossenen Kuppelschalter (konfigurierbar: NC/NO/off)
  • Inselnetzerkennung df/dt (ROCOF)
  • Vektorsprung
  • Schnittstelle RS-485 (Datenaustausch/Parametrierung)
  • Testfunktion zur Ermittlung der Abschaltzeit
  • Prüftaste für den Auslösekreis
  • Abrufbarkeit der letzten 300 Netzfehler mit Zeitstempel/Echtzeituhr
  • Permanente Überwachung der Strang- und Außenleiterspannung
  • Gesonderte Zuschaltbedingungen nach einer Schwellwertverletzung
  • Sprachauswahl (Deutsch, Englisch, Italienisch)
  • Beleuchtetes Grafikdisplay
  • Passwortschutz für Geräteeinstellung
  • Fernabschaltung über Rundsteuer­signalempfänger
  • Plombierbares Gehäuse

Anwendungen

Beispielhafte Applikationen

  • Zentraler NA-Schutz (VDE-AR-N 4105)
  • Entkupplungsschutz (VDE-AR-N 4110, BDEW)
  • Interface Protection (IP) (Engineering Recommendations; EREC G99, G59, G83, G59)
  • Protezione di interfaccia (CEI 0-21)
  • Selbständige Schaltstelle zwischen einer netzparallelen Erzeugungsanlage und dem
  • öffentlichen Netz
  • Universell für Erzeugungsanlagen zur sicheren Netzentkopplung

Zulassungen/Konformitätsnachweise/Herstellerklärungen

  • VDE-AR-N 4105:2018-11
  • VDE-AR-N 4105:2011-08
  • VDE-AR-N 4110:2018-11
  • BDEW-Richtlinie 2008 einschl. Ergänzungen bis 01.2013
  • G99/1:2019
  • G59/2
  • G59/3
  • G98/1:2019
  • G83/2
  • CEI 0-21 (:2012-06, :V1:2012-12, :V2:2013-12, :2014-09, :V1:2014-12, :2016-07, V1:2017-07)
  • C10/11:2012-06
  • DIN V VDE V 0126-1-1(:2016-06, /A1:2012-02)

LINETRAXX® VMD460-NA Variante(n)

TypVersorgungsspannung USArt.-Nr.
VMD460-NA-D-2AC/DC 100…240 VB93010045

Downloads für LINETRAXX® VMD460-NA

TypNameGrößeSpracheZeitstempelD-/B-Nummer
Konformitätserklärungen UKCA - VMD460 121.2 KB 2022/12/20 06:00:1720.12.2022 06:00:17
CE-Konformitätserklärungen VMD460 82.9 KB 2022/08/12 06:17:2612.08.2022 06:17:26
Konformitätserklärungen Unbedenklichkeitsbescheinigung VMD460-NA VDE 0126 160.7 KB DE2019/05/13 10:31:3913.05.2019 10:31:39D00001
Konformitätserklärungen Test Report VMD460 7.9 MB DE2019/05/13 10:31:3913.05.2019 10:31:39D00001
Konformitätserklärungen Prüfbescheinigung VMD460-NA BDEW 336.3 KB DE2019/05/13 10:31:3913.05.2019 10:31:39D00001
Konformitätserklärungen Konformitätsnachweis NA-Schutz VMD460-NA 4105 2012-07 385.9 KB DE2019/05/13 10:31:3913.05.2019 10:31:39D00001
Konformitätserklärungen Certificate of compliance VMD460-NA G83/2 392.0 KB EN2019/05/13 10:31:3913.05.2019 10:31:39D00001
Konformitätserklärungen Certificate of compliance VMD460-NA G59/3 373.6 KB EN2019/05/13 10:31:3913.05.2019 10:31:39D00001
Konformitätserklärungen Certificate of compliance VMD460-NA G59/2 227.4 KB EN2019/05/13 10:31:3913.05.2019 10:31:39D00001
Konformitätserklärungen Certificate of compliance VMD460-NA C10/11 347.1 KB EN2019/05/13 10:31:3913.05.2019 10:31:39D00001
Konformitätserklärungen Certificat de conformité VMD460-NA VDE 0126 221.2 KB FR2019/05/13 10:31:3913.05.2019 10:31:39D00001
Konformitätserklärungen Certificat de conformité VMD460-NA C10/11 291.3 KB FR2019/05/13 10:31:3913.05.2019 10:31:39D00001
Kurzanleitungen VMD460-NA 973.9 KB DE2021/07/13 13:08:4513.07.2021 13:08:45D00001
Kurzanleitungen VMD460-NA 988.7 KB EN2021/07/13 13:08:4713.07.2021 13:08:47D00001
Kurzanleitungen VMD460-NA 455.1 KB IT2019/05/13 10:31:5613.05.2019 10:31:56D00001
Handbücher VMD460-NA 6.9 MB DE2022/06/09 10:46:2409.06.2022 10:46:24D00001
Handbücher VMD460-NA 7.0 MB EN2022/06/09 10:48:1609.06.2022 10:48:16D00001
Handbücher VMD460-NA 6.6 MB IT2019/05/13 10:31:5513.05.2019 10:31:55D00001
Datenblätter VMD460-NA 525.4 KB DE2021/07/13 06:21:0013.07.2021 06:21:00D00001
Datenblätter VMD460-NA 523.7 KB EN2021/07/13 06:21:0713.07.2021 06:21:07D00001
Datenblätter VMD460-NA 523.8 KB ES2019/05/13 10:31:3713.05.2019 10:31:37D00001
Datenblätter VMD460-NA 525.6 KB IT2019/05/13 10:31:3713.05.2019 10:31:37D00001
Datenblätter VMD460-NA 617.6 KB ZH2019/05/13 10:31:3313.05.2019 10:31:33D00001
Konformitätserklärungen Dichiarazione di conformità VMD460-NA CEI 0-21 486.7 KB IT2019/06/26 11:57:3026.06.2019 11:57:30D00001
Konformitätserklärungen Zertifikat für den NA-Schutz VMD460-NA VDE AR N 4105 2018-11 342.0 KB DE2022/04/29 09:51:5529.04.2022 09:51:55
Konformitätserklärungen Komponentenzertifikat VMD460-NA VDE-AR-N 4110:2018-11 441.6 KB DE2019/07/31 12:45:3831.07.2019 12:45:38
Konformitätserklärungen Certificate of compliance VMD460-NA G98-1 549.1 KB EN2019/11/05 12:55:0405.11.2019 12:55:04
Konformitätserklärungen Certificate of compliance VMD460-NA G99-1 557.5 KB EN2020/12/08 10:52:4008.12.2020 10:52:40
Handbücher VMD460-NA 6.8 MB ES2020/06/02 06:39:0702.06.2020 06:39:07D00001
