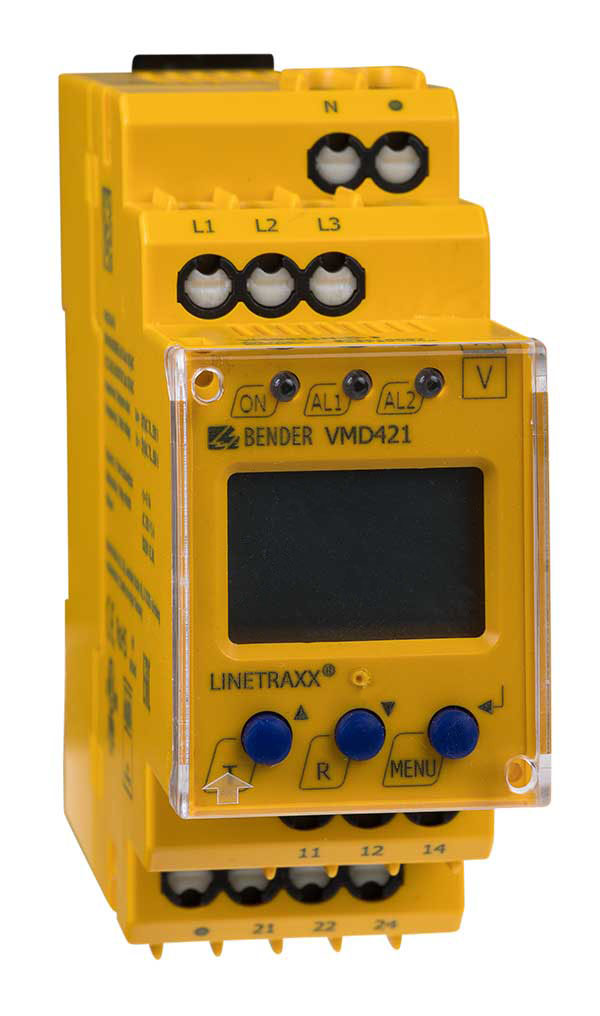

LINETRAXX® VMD421H

  • Überwachung der Unter-, Überspannung und Frequenz in 3(N)AC-Systemen 0…500 V
  • Integrierter Energiespeicher
  • Überwachung von Asymmetrie, Phasenausfall, Phasenfolge
  • Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
  • Verschiedene Überwachungsfunktionen wählbar < U, > U, < f, > f

Die multifunktionalen Spannungsrelais VMD421H überwachen Frequenzen, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten (Fensterfunktion) in 3(N)AC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarm­relais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw. Die Ausführung VMD421H entnimmt die Ver­sorgungsspannung dem zu überwachenden System und hat einen internen Energiespeicher.

LINETRAXX® VMD421H
LINETRAXX® VMD421H
  • Überwachung der Unter-, Überspannung und Frequenz in 3(N)AC-Systemen 0…500 V
  • Integrierter Energiespeicher
  • Überwachung von Asymmetrie, Phasenausfall, Phasenfolge
  • Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
  • Verschiedene Überwachungsfunktionen wählbar < U, > U, < f, > f

Die multifunktionalen Spannungsrelais VMD421H überwachen Frequenzen, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten (Fensterfunktion) in 3(N)AC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarm­relais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw. Die Ausführung VMD421H entnimmt die Ver­sorgungsspannung dem zu überwachenden System und hat einen internen Energiespeicher.

Merkmale

  • Überwachung der Unter-, Überspannung und Frequenz in 3(N)AC-Systemen 70…500/288 V
  • Ohne separate Versorgungsspannung
  • Integrierter Energiespeicher
  • Überwachung von Asymmetrie, Phasenausfall, Phasenfolge
  • Verschiedene Überwachungsfunktionen wählbar < U, > U, < f / > f
  • Anlauf-, Ansprech- und Rückfallverzögerung
  • Einstellbare Schalthysterese
  • Effektivwertmessung (AC)
  • Digitale Messwertanzeige über multifunktionales LC-Display
  • Preset-Funktion (Automatische Grundparametrierung)
  • LEDs für Betrieb, Alarm 1, Alarm 2
  • Messwertspeicher für Auslösewert
  • Permanente Selbstüberwachung
  • Test-/Reset-Taste intern
  • Zwei getrennte Alarmrelais je 1 Wechsler
  • Ruhe-/Arbeitsstrom und Fehlerspeicherverhalten wählbar
  • Passwortschutz für Geräteeinstellung
  • Plombierbare Klarsichtabdeckung
  • 2-Modul-Gehäuse (36 mm)
  • Federklemme (pro Anschluss zwei Klemmen)
  • RoHS-konform

Anwendungen

  • Überwachung von spannungsempfindlichen Maschinen und Anlagen
  • Ein- und Ausschalten von Anlagen ab einer gewissen Spannung
  • Überwachung von Not- bzw. Ersatzstromversorgungen
  • Überwachung der Anschlussspannung ortsveränderlicher Verbraucher
  • Schutz von Drehstrommotoren gegen Phasenausfall und Phasenumbruch
  • Schutz von Transformatoren durch Erkennen von asymmetrischer Belastung

LINETRAXX® VMD421H Variante(n)

TypNetznennspannung UnAnsprechwertArt.-Nr.**
VMD421H-D-33(N)AC 70…500 V, 15…460 HzAC 70…500 VB73010007
B93010007

*Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)

Optionales Zubehör für LINETRAXX® VMD421H

TypArt.-Nr.
Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich)B98060008
Einbaurahmen XM420B990994
