LINETRAXX® GM420

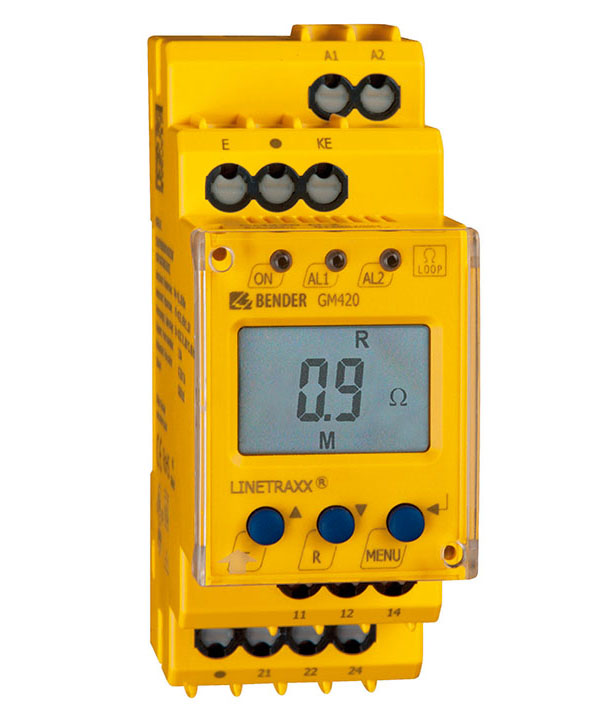

Das Schleifenüberwachungsrelais GM420 überwacht den Schleifenwiderstand von Schutz­leiterverbindungen auf Überschreiten eines einstellbaren Widerstandswertes in Wechsel­spannungs­netzen und in spannungslosen Netzen. Dabei darf die Fremdspannung Uf zwischen den Klemmen E und KE bis zu AC 12 V betragen. Angezeigt werden der ohmsche Widerstand der Leiterschleife und eine eventuell vorhandene AC-Fremd­spannung Uf. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten des Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Zeitverzögerungen können anlagenspezifische Eigenschaften berücksichtigt werden.

LINETRAXX® GM420

Das Schleifenüberwachungsrelais GM420 überwacht den Schleifenwiderstand von Schutz­leiterverbindungen auf Überschreiten eines einstellbaren Widerstandswertes in Wechsel­spannungs­netzen und in spannungslosen Netzen. Dabei darf die Fremdspannung Uf zwischen den Klemmen E und KE bis zu AC 12 V betragen. Angezeigt werden der ohmsche Widerstand der Leiterschleife und eine eventuell vorhandene AC-Fremd­spannung Uf. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten des Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Zeitverzögerungen können anlagenspezifische Eigenschaften berücksichtigt werden.

Merkmale

  • Schleifenüberwachung des Schutzleiters in AC-Systemen
  • Messkreis mit hoher Fremdspannungsfestigkeit und Anzeige der Fremdspannung
  • Einstellbare Anlauf-, Ansprech- und Rückfallverzögerung
  • Einstellbare Schalthysterese
  • Digitale Messwertanzeige über multifunktionales LC-Display
  • Preset-Funktion (Automatische Grundparametrierung)
  • Melde-LEDs für Betrieb, Alarm 1, Alarm 2
  • Messwertspeicher für Auslösewert
  • Permanente Selbstüberwachung
  • Test-/Reset-Taste intern
  • 2 getrennte Alarmrelais je 1 Wechsler
  • Ruhe-/Arbeitsstrom und Fehlerspeicherverhalten wählbar
  • Passwortschutz für Geräteeinstellung
  • Plombierbare Klarsichtabdeckung
  • 2-Modul-Gehäuse (36 mm)
  • Federklemme (pro Anschluss zwei Klemmen)
  • RoHS-konform

Anwendungen

  • Schleifenüberwachung bei Motoren
  • Schleifenüberwachung in elektrischen Anlagen auf Schutzleiterunterbrechung
  • Überwachung von Erdungsanlagen

LINETRAXX® GM420 Variante(n)

TypMessbereich
Schleifenwiderstand
Messbreich
Störspannung
Versorgungsspannung USArt.-Nr.*
GM420-D-10…100 ΩAC 0…50 VDC 9,6 V…94 V /
AC 16…72 V, 15…460 Hz
B73082001
B93082001
GM420-D-20…100 ΩAC 0…50 VDC 70…300 V /
AC 70…300 V, 15…460 Hz
B73082002
B93082002

*(B7… = Federklemme / B9… = Schraubklemme)

Optionales Zubehör für LINETRAXX® GM420

TypArt.-Nr.
Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich)B98060008
Einbaurahmen XM420B990994

Downloads für LINETRAXX® GM420

TypNameGrößeSpracheZeitstempelD-/B-Nummer
CE-Konformitätserklärungen GM42x 87.0 KB 2022/08/12 06:17:2412.08.2022 06:17:24
Handbücher GM420 1.5 MB 2022/11/23 07:28:2123.11.2022 07:28:21D00112
Handbücher GM420 1.6 MB 2022/11/23 07:28:2723.11.2022 07:28:27D00112
Datenblätter GM420 319.1 KB DE2019/05/13 10:31:3413.05.2019 10:31:34D00112
Datenblätter GM420 273.6 KB EN2019/05/13 10:31:3513.05.2019 10:31:35D00112
Datenblätter GM420 275.5 KB ES2019/05/13 10:31:3713.05.2019 10:31:37D00112
Datenblätter GM420 509.9 KB ZH2019/05/13 10:31:3313.05.2019 10:31:33D00112
Technische Informationen Changed variants of relays from goldplated to silver-plated contacts 166.3 KB EN2022/06/27 09:03:0827.06.2022 09:03:08
Technische Informationen Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte 166.3 KB DE2022/06/27 09:03:0827.06.2022 09:03:08
