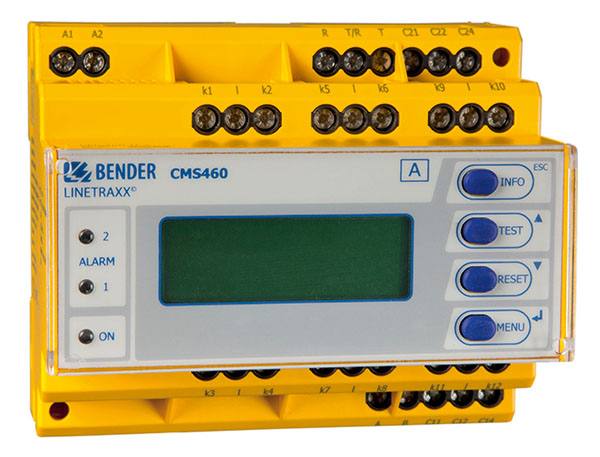

LINETRAXX® CMS460-D
Das CMS460-System besteht aus einem oder mehreren Laststrom-Auswertegeräten CMS460-D, die über die dazugehörigen Messstromwandler Lastströme in geerdeten und ungeerdeten Stromversorgungen erfassen und auswerten können. Die maximale Spannung des überwachten Netzes ist von der Nennisolationsspannung der eingesetzten Messstromwandler bei Stromschienensystemen bzw. der durchgeführten Kabel oder Leitungen abhängig.
Für Wechsel- und Pulsströme werden die Messstromwandler der Serien CTAC… (geschlossen), WR… (rechteckig), WS… (teilbar) und WF… (flexibel) eingesetzt. Die verschiedenen Messstromwandler können in beliebiger Kombination an die Messkanäle der Auswertegeräte angeschlossen werden. Jedes CMS460-D verfügt über 12 Messkanäle. Insgesamt können bis zu 90 Laststrom-Auswertegeräte über BMS-Bus (RS-485-Schnittstelle mit BMS-Protokoll) verbunden und so bis zu 1080 Messkanäle (Abgänge) überwacht werden.
Für die Anwendung im Brand- und Anlagenschutz kann das Frequenzverhalten entsprechend eingestellt werden. Die gemessenen Ströme können auf harmonische Oberschwingungen analysiert werden.
Das CMS460-System besteht aus einem oder mehreren Laststrom-Auswertegeräten CMS460-D, die über die dazugehörigen Messstromwandler Lastströme in geerdeten und ungeerdeten Stromversorgungen erfassen und auswerten können. Die maximale Spannung des überwachten Netzes ist von der Nennisolationsspannung der eingesetzten Messstromwandler bei Stromschienensystemen bzw. der durchgeführten Kabel oder Leitungen abhängig.
Für Wechsel- und Pulsströme werden die Messstromwandler der Serien CTAC… (geschlossen), WR… (rechteckig), WS… (teilbar) und WF… (flexibel) eingesetzt. Die verschiedenen Messstromwandler können in beliebiger Kombination an die Messkanäle der Auswertegeräte angeschlossen werden. Jedes CMS460-D verfügt über 12 Messkanäle. Insgesamt können bis zu 90 Laststrom-Auswertegeräte über BMS-Bus (RS-485-Schnittstelle mit BMS-Protokoll) verbunden und so bis zu 1080 Messkanäle (Abgänge) überwacht werden.
Für die Anwendung im Brand- und Anlagenschutz kann das Frequenzverhalten entsprechend eingestellt werden. Die gemessenen Ströme können auf harmonische Oberschwingungen analysiert werden.
Merkmale
- Wahlweise wechsel- und pulsstromsensitive Messung für jeden Kanal
- Effektivwertmessung
- 12 Messkanäle pro Einzelgerät für Laststrom
- Bis zu 90 Auswertegeräte CMS… im System (1080 Messkanäle)
- Schnelle Parallelabfrage für alle Kanäle
- Ansprechbereiche 100 mA…125 A (42…2000 Hz)
- Preset-Funktion
- Einstellbare Zeitverzögerungen
- Einstellbares Frequenzverhalten (z.B. Brand- und Anlagenschutz)
- Historienspeicher für 300 Datensätze/Kanal
- Datenlogger für 300 Datensätze/Kanal
- Analyse der Harmonischen, THD
- Zwei Alarmrelais mit je einem Wechsler
- Arbeitstrom/Ruhestrom und Fehlerspeicher wählbar
- Anschluss externe Test- und Reset-Taste
- Beleuchtetes Grafikdisplay (7-Segment-Anzeige) und Alarm-LEDs
- Datenaustausch über BMS-Bus
- Passwortschutz für Geräteeinstellung
- RoHS-konform
Anwendungen
- Überwachung der Lastströme von Verbrauchern und Anlagen im Frequenzbereich 42…2000 Hz (Messstromwandler CTAC…, WR…, WS…, WF…)
- Überwachung von brandgefährlichen Strömen in feuergefährdeten Betriebsstätten
- EMV-Überwachung von TNSystemen auf „vagabundierende“ Ströme und zusätzliche N-PEBrücken
- Überwachung von N-Leitern auf Überlastung durch harmonische Oberschwingungen
- Überwachung von PE- und PA-Leitern auf Stromfreiheit
LINETRAXX® CMS460-D Variante(n)
| Typ | Versorgunsspannung* Us | Artikel-Nr. |
|---|---|---|
| CMS460-D-1 | AC 16…72 V, 42…460 Hz/DC 16…94 V | B94053017 |
| CMS460-D-2 | AC 70…276 V, 42…460 Hz/DC 70…276 V | B94053018 |
* Absolute values
Optionales Zubehör für LINETRAXX® CMS460-D
Netzgeräte
| Typ | Versorgungsspannung US* | Artikel-Nr. |
|---|---|---|
| DI-1DL (Busverstärker) | AC 85…260 V, 50…60 Hz | B95012047 |
*Absolutwerte
Protokollumsetzer
| Typ | Bezeichnung | Versorgungsspannung US* | Art.-Nr. |
|---|---|---|---|
| COM465IP | Condition Monitor mit integriertem Gateway: Bender-System/Ethernet | AC/DC 24…240 V / DC, 50…60 Hz | B95061065 |
| CP907-I | Condition-Monitor für die Verbindung der Bender-BMS-Geräte und der Universalmessgeräte mit TCP/IP-Netzwerken | -- | B95061031 B95061032 |
| CP915-I | Condition-Monitor für die Verbindung der Bender-BMS-Geräte und der Universalmessgeräte mit TCP/IP-Netzwerken | -- | B95061033 B95061034 |
* Absolutwerte
Messstromwandler
| Typ | Innendurchmesser/mm | Bauform | Art.-Nr. |
|---|---|---|---|
| CTAC20 | ø 20 | rund | B98110005 |
| CTAC35 | ø 35 | rund | B98110007 |
| CTAC60 | ø 60 | rund | B98110017 |
| CTAC120 | ø 120 | rund | B98110019 |
| CTAC210 | ø 210 | rund | B98110020 |
| WR70x175S | 70 x 175 | rechteckig | B911738 |
| WR70x175SP | 70 x 175 | rechteckig | B911790 |
| WR115x305S | 115 x 305 | rechteckig | B911739 |
| WR115x305SP | 115 x 305 | rechteckig | B911791 |
| WS20x30 | 20 x 30 | teilbar | B98080601 |
| WS50x80 | 50 x 80 | teilbar | B98080603 |
| WS80x120 | 80 x 120 | teilbar | B98080606 |
Flexible Messstromwandler (pulsstromsensitiv)
| Typ | Innendurchmesser/mm | Versorgungsspannung US | Artikel-Nr. |
|---|---|---|---|
| WF170-1 | 170 | DC 9,6…94 V/AC 42…460 Hz 16…72 V | B78080201 |
| WF170-2 | 170 | DC 70…300 V/AC 42…460 Hz 70…300 V | B78080202 |
| WF250-1 | 250 | DC 9,6…94 V/AC 42…460 Hz 16…72 V | B78080203 |
| WF250-2 | 250 | DC 70…300 V/AC 42…460 Hz 70…300 V | B78080204 |
| WF500-1 | 500 | DC 9,6…94 V/AC 42…460 Hz 16…72 V | B78080205 |
| WF500-2 | 500 | DC 70…300 V/AC 42…460 Hz 70…300 V | B78080206 |
| WF800-1 | 800 | DC 9,6…94 V/AC 42…460 Hz 16…72 V | B78080207 |
| WF800-2 | 800 | DC 70…300 V/AC 42…460 Hz 70…300 V | B78080208 |
| WF1200-1 | 1200 | DC 9,6…94 V/AC 42…460 Hz 16…72 V | B78080209 |
| WF1200-2 | 1200 | DC 70…300 V/AC 42…460 Hz 70…300 V | B78080210 |
