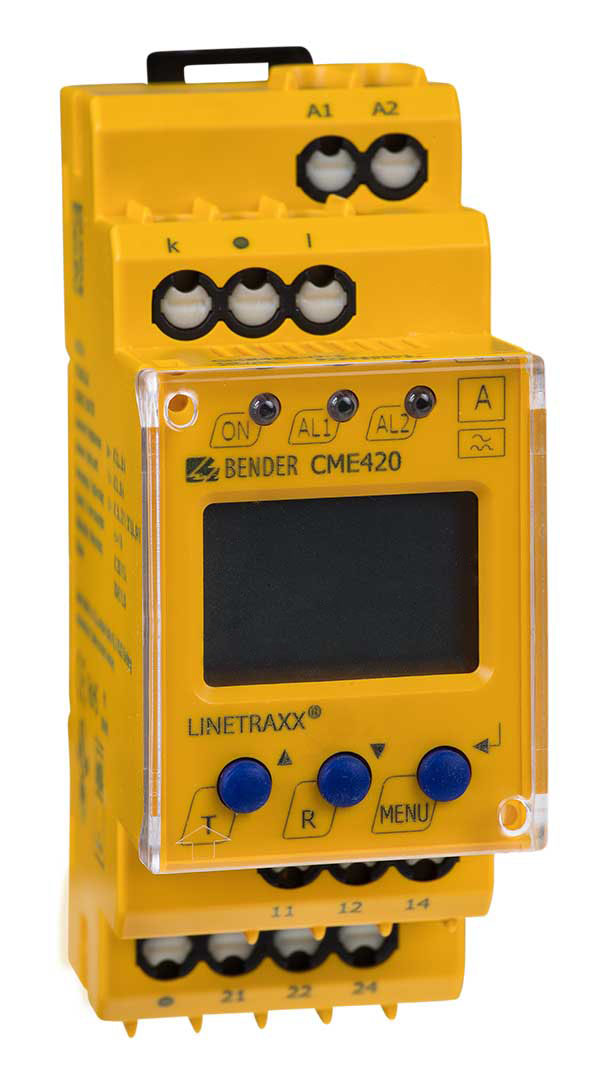

LINETRAXX® CME420
Die Stromrelais CME420… überwachen AC-Ströme auf Unterschreiten und Überschreiten sowie den Strom zwischen zwei Schwellwerten (Fensterfunktion). Die Ströme werden als Effektivwerte (AC) gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt
werden z.B. gerätebedingte Einschaltströme, kurzzeitige Stromänderungen usw. Die Strommessung kann sowohl direkt als auch indirekt über Standard-Stromwandler (x/5 A) erfolgen. Die Serie CME420… benötigt eine separate Versorgungsspannung.
Die Stromrelais CME420… überwachen AC-Ströme auf Unterschreiten und Überschreiten sowie den Strom zwischen zwei Schwellwerten (Fensterfunktion). Die Ströme werden als Effektivwerte (AC) gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt
werden z.B. gerätebedingte Einschaltströme, kurzzeitige Stromänderungen usw. Die Strommessung kann sowohl direkt als auch indirekt über Standard-Stromwandler (x/5 A) erfolgen. Die Serie CME420… benötigt eine separate Versorgungsspannung.
Merkmale
- Unter- und Überstromüberwachung in AC Systemen 0,1…16 A
- Indirekte Stromüberwachung mit Standard-Stromwandler x/5 A bis max. 999 A
- Verschiedene Überwachungsfunktionen wählbar < I, > I oder < I/> I
- Anlauf-, Ansprech- und Rückfallverzögerung
- Einstellbare Schalthysterese
- Effektivwertmessung (AC)
- Digitale Messwertanzeige über multifunktionales LC-Display
- LEDs für Betrieb, Alarm 1, Alarm 2
- Messwertspeicher für Auslösewert
- Permanente Selbstüberwachung
- Test-/Reset-Taste intern
- Zwei getrennte Alarmrelais je 1 Wechsler
- Ruhe-/Arbeitsstrom und Fehlerspeicherverhalten wählbar
- Passwortschutz für Geräteeinstellung
- Plombierbare Klarsichtabdeckung
- 2-Modul-Gehäuse (36 mm)
- Federklemme (pro Anschluss zwei Klemmen)
- RoHS-konform
Anwendungen
- Stromaufnahme von Motoren, z. B. Pumpen, Aufzüge, Krananlagen
- Überwachung von Beleuchtungskreisen, Heizstromkreisen, Ladestationen
- Überwachung von Notbeleuchtungen
- Überwachung von Förderschnecken, z. B. in Kläranlagen
- Staubabsaugung in der Holzverarbeitung
LINETRAXX® CME420 Variante(n)
| Typ | Versorgungsspannung US* | Messung | Anzeigebereich | Ansprechwert | Art.-Nr.** |
|---|---|---|---|---|---|
| CME420-D-1 | DC 9,6…94 V/ AC 16…72 V, 42…460 Hz | direkt/über Stromwandler x/5A | 0,1…16 A/5…999 A | 0,1…16 A x n | B73060001 B93060001 |
| CME420-D-2 | DC 70…300 V/ AC 70…300 V, 42…460 Hz | direkt/über Stromwandler x/5A | 0,1…16 A/5…999 A | 0,1…16 A x n | B73060002 B93060002 |
*Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)
Optionales Zubehör für LINETRAXX® CME420
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 | B990994 |
