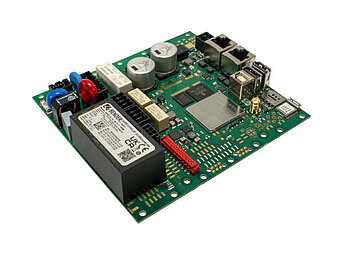

ICC1324 Laderegler
- Patentierte 6 mA DC-Fehlerstromerkennung
- Dynamisches Lastmanagement (DLM)
- Integrierte Sicherheitsfunktionen
- Regelmäßige SW-Updates
- PLC gemäß ISO 15118
- WiFi, Ethernet und 4G-Modem an Bord
Der ICC1324 ist ein Laderegler der 4. Generation. Durch seine Leiterplatten-Ausführung kann er noch leichter und flexibler in Ladestationen oder Wallboxen eingebaut werden. Mit seinem integrierten Netzteil und neuestem Hardware-Design sind noch mehr Funktionen auf kleinstem Platz vereint.
Der ICC1324 wurde für den Einsatz in öffentlich, halb öffentlich und nicht öffentlich bzw. nur privat zugänglichen Ladestationen oder Wallboxen konzipiert. Neben den bekannten Sicherheitsfeatures wie 6 mA DC-Fehlerstromerkennung, Weld Check, Überwachung des PE-Leiters und einer Ladestecker-Not-Entriegelung, gehört auch Powerline Communication (PLC) nach ISO 15118 zur Umsetzung von Plug & Charge sowie Dynamisches Lastmanagement (DLM) zu den wichtigen Funktionen. Damit ist das gleichzeitige Laden von bis zu 250 Elektroautos möglich.
Der ICC1324 ist Smart-Grid-fähig durch OCPP 1.5 und 1.6 (JSON und SOAP), außerdem besitzt der Laderegler WiFi, ein 4G-Modem und Ethernet-Anschlüsse und beherrscht alle wichtigen Kommunikationsprotokolle wie EEBUS, SMA SEMP und Modbus TCP.
Die Charge Controller Software zur Steuerung aller Prozesse des Ladereglers ist updatefähig (Hinweis zur Cybersicherheit). Damit ist die Zukunftssicherheit des ICC1324 gewährleistet. Updates (typ. quartalsweise) können leicht über USB, Ethernet oder over-the-air (OTA) eingespielt werden.
- Patentierte 6 mA DC-Fehlerstromerkennung
- Dynamisches Lastmanagement (DLM)
- Integrierte Sicherheitsfunktionen
- Regelmäßige SW-Updates
- PLC gemäß ISO 15118
- WiFi, Ethernet und 4G-Modem an Bord
Der ICC1324 ist ein Laderegler der 4. Generation. Durch seine Leiterplatten-Ausführung kann er noch leichter und flexibler in Ladestationen oder Wallboxen eingebaut werden. Mit seinem integrierten Netzteil und neuestem Hardware-Design sind noch mehr Funktionen auf kleinstem Platz vereint.
Der ICC1324 wurde für den Einsatz in öffentlich, halb öffentlich und nicht öffentlich bzw. nur privat zugänglichen Ladestationen oder Wallboxen konzipiert. Neben den bekannten Sicherheitsfeatures wie 6 mA DC-Fehlerstromerkennung, Weld Check, Überwachung des PE-Leiters und einer Ladestecker-Not-Entriegelung, gehört auch Powerline Communication (PLC) nach ISO 15118 zur Umsetzung von Plug & Charge sowie Dynamisches Lastmanagement (DLM) zu den wichtigen Funktionen. Damit ist das gleichzeitige Laden von bis zu 250 Elektroautos möglich.
Der ICC1324 ist Smart-Grid-fähig durch OCPP 1.5 und 1.6 (JSON und SOAP), außerdem besitzt der Laderegler WiFi, ein 4G-Modem und Ethernet-Anschlüsse und beherrscht alle wichtigen Kommunikationsprotokolle wie EEBUS, SMA SEMP und Modbus TCP.
Die Charge Controller Software zur Steuerung aller Prozesse des Ladereglers ist updatefähig (Hinweis zur Cybersicherheit). Damit ist die Zukunftssicherheit des ICC1324 gewährleistet. Updates (typ. quartalsweise) können leicht über USB, Ethernet oder over-the-air (OTA) eingespielt werden.
Merkmale
- Laderegler gem. IEC 61851-1 (Ladebetriebsart 3)
- Master- und Slave-Betrieb konfigurierbar
– Zum Aufbau von Ladestationen mit zwei Ladepunkten: 1 Charge-Controller als Datengateway mit 4G-Modem und 1 Charge-Controller als Slave ohne 4G-Modem - Dynamisches Lastmanagement, um die zur Verfügung stehende Leistung optimal unter allen
- Ladepunkten aufzuteilen und die jeweils maximale Leistung dem Fahrzeug zu signalisieren
- Patentiertes Fehlergleichstrom-Überwachungsmodul (externes RCD Typ A notwendig), unterschiedliche Kabellängen auswählbar
- Integrierte Not-Entriegelung (Emergency Opener) zur Motoransteuerung (Ver-/Entriegeln)
- Integrierbar in ein- oder dreiphasige Netze bis zu 3x 32 A
- OCPP 1.5 und OCPP 1.6 konform mit JSON, SOAP
- Integriertes 4G-Modem
- 3 USB-Schnittstellen:
– 1 CONFIG-Schnittstelle (Typ-B) zur lokalen Konfiguration und zur Installation von SoftwareUpdates
– 2 USB-Host-Schnittstellen (Typ-A) - Control Pilot- und Proximity Pilot-Kommunikation (nach IEC 61851-1)
- Zusätzliche Steuerung von SCHUKO-Steckdosen
- Zähler-Schnittstelle: Modbus TCP und RTU
- Externe Modbus-Schnittstelle für Fernsteuerung über Energy-Management-Systeme
- Zusätzliche Ein- und Ausgänge zur erweiterten Steuerung des Ladereglers
- Interner Temperatursensor zur Reduzierung des Ladestroms abhängig von der
- Umgebungstemperatur
- ISO 15118 Powerline Communication (PLC) für Plug & Charge, Autocharge und Verbrauchermanagementsysteme
- Integriertes WiFi-Module und zwei Ethernet-Schnittstellen
- Versorgungsspannung AC 230 V
- Integrierte DC 15 V Spannungsversorgung für kundeneigene Applikationen
Anwendungen
- AC-Ladestationen für Elektrofahrzeuge, Wallboxen
ICC1324 Laderegler Variante(n)
| Typ | 4G-Modem | Schnittstelle | WiFi | PLC* | Isolierter Eingang | 12 V-Relais- Ausgang | Art.-Nr. |
|---|---|---|---|---|---|---|---|
| ICC1324-Connect Plus | ✓ (Cat 1) | USB, Modbus-Zähler, Ethernet, RFID | ✓ | ✓ | 2x | 2x | B94060080 |
| ICC1324-Connect | ✓ (Cat M1/NB1) | USB, Modbus-Zähler, Ethernet, RFID | -- | ✓ | 1x | -- | B94060079 |
| ICC1324-Connect SP | -- | USB, Modbus-Zähler, Ethernet, RFID | ✓ | ✓ | 1x | 1x | B94060074 |
| ICC1324-Home Plus | -- | USB, Modbus-Zähler, Ethernet, RFID | ✓ | ✓ | 1x | -- | B94060078 |
| ICC1324-Home | -- | USB | -- | -- | 1x | -- | B94060077 |
* Powerline Communication nach ISO/ IEC15118
Optionales Zubehör für ICC1324 Laderegler
| Typ | Art.-Nr. |
|---|---|
| Messstromwandler CTBC17 (PCB-Variante)1, 2 | B98080070 |
| Anschlusskabel CTBC17-Kabel1470 inkl. Clipgehäuse (Kabellänge 1470 mm) | B98080542 |
| Anschlusskabel CTBC17-Kabel600 inkl. Clipgehäuse (Kabellänge 600 mm) | B98080543 |
| Anschlusskabel CTBC17-Kabel325 inkl. Clipgehäuse (Kabellänge 325 mm) | B98080541 |
| Anschlusskabel CTBC17-Kabel180 inkl. Clipgehäuse (Kabellänge 180 mm) | B98080540 |
| HMI140 Schnittstellen-Modul | B94060152 |
| HMI150 Schnittstellen-Modul | B94060150 |
1 Innendurchmesser: 17 mm
2 Die PCB-Variante ist mit den verschieden langen Anschlusskabeln kombinierbar.
Steckerkit
| Typ | Inhalt / Anzahl | Art.-Nr. |
|---|---|---|
| Steckerkit (separat bestellbar) | 2-polig (1 x), 4-polig (1 x), 8-polig (3 x) | B94060125 |
| Steckerkit Sammelverpackung Connect Plus, Connect, Home Plus | 2-polig (50 x), 4-polig (50 x), 8-polig (150 x) | B94060124 |
| Steckerkit Sammelverpackung Home | 2-polig (50 x), 4-polig (50 x), 8-polig (100 x) | B94060123 |
