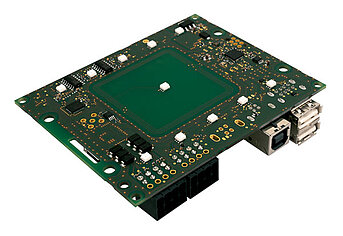

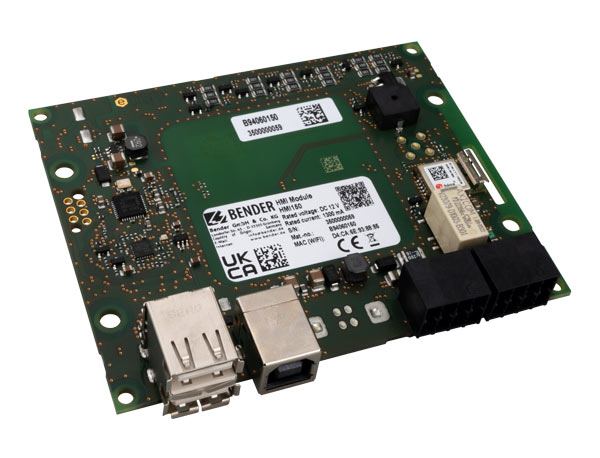

HMI140 / HMI145 / HMI150

  • Kompakte Abmessungen für einen flexiblen Einsatz
  • RFID-Leser zur Autorisierung des Ladevorgangs
  • Vollständig ansteuerbare RGB-LEDs und vielfältige Schnittstellenerweiterungen

Das HMI-Modul ist die intelligente Schnittstelle zwischen Ladestation und Nutzer. Es erweitert den Funktionsumfang eines verbauten Ladereglers um Aktoren, Sensoren und Kommunikationsschnittstellen, um eine reibungslose Interaktion zu ermöglichen. Die HMI-Module werden über die USB 2.0 Schnittstelle angesteuert.

Die Spannungsversorgung über diese Schnittstelle ist ausreichend:
Sowohl für den Betrieb des RFID-Lesers als auch für bis die 11 interne RGB-LEDs.
Die RGB-LEDs können einzeln angesteuert werden und bieten somit vielfältige Anpassungsmöglichkeiten an die Kundenapplikation. Zusätzlich können weitere externe RGB-LEDs direkt angeschlossen und angesteuert werden.

Das integrierte WiFi-Modul ermöglicht die drahtlose Kommunikation zwischen den Ladestationen sowie die Implementierung einer Benutzerautorisierung. Die zwei zusätzlichen USB-Host-Ausgänge erweitern die Anschlussmöglichkeiten des Moduls um weitere USB-Buchsen.

Neben den integrierten Sensoren für Temperatur und Umgebungslicht kann das Modul um einen digitalen Steuereingang erweitert werden. Ein integrierter Summer bietet akustische Rückmeldemöglichkeiten. Zusätzlich verfügt das Modul über einen integrierten Relaiskontakt, der als Wechsler ausgeführt ist und externe Funktionen schalten kann.

Fragen? Kontaktieren Sie uns!

HMI1xx
HMI1xx
HMI1xx
HMI1xx
HMI1xx
HMI1xx
  • Kompakte Abmessungen für einen flexiblen Einsatz
  • RFID-Leser zur Autorisierung des Ladevorgangs
  • Vollständig ansteuerbare RGB-LEDs und vielfältige Schnittstellenerweiterungen

Das HMI-Modul ist die intelligente Schnittstelle zwischen Ladestation und Nutzer. Es erweitert den Funktionsumfang eines verbauten Ladereglers um Aktoren, Sensoren und Kommunikationsschnittstellen, um eine reibungslose Interaktion zu ermöglichen. Die HMI-Module werden über die USB 2.0 Schnittstelle angesteuert.

Die Spannungsversorgung über diese Schnittstelle ist ausreichend:
Sowohl für den Betrieb des RFID-Lesers als auch für bis die 11 interne RGB-LEDs.
Die RGB-LEDs können einzeln angesteuert werden und bieten somit vielfältige Anpassungsmöglichkeiten an die Kundenapplikation. Zusätzlich können weitere externe RGB-LEDs direkt angeschlossen und angesteuert werden.

Das integrierte WiFi-Modul ermöglicht die drahtlose Kommunikation zwischen den Ladestationen sowie die Implementierung einer Benutzerautorisierung. Die zwei zusätzlichen USB-Host-Ausgänge erweitern die Anschlussmöglichkeiten des Moduls um weitere USB-Buchsen.

Neben den integrierten Sensoren für Temperatur und Umgebungslicht kann das Modul um einen digitalen Steuereingang erweitert werden. Ein integrierter Summer bietet akustische Rückmeldemöglichkeiten. Zusätzlich verfügt das Modul über einen integrierten Relaiskontakt, der als Wechsler ausgeführt ist und externe Funktionen schalten kann.

Fragen? Kontaktieren Sie uns!

Merkmale

(je nach Modell unterschiedlich)

  • Kompakte Abmessungen: 80 mm x 100 mm für flexiblen Einsatz
  • Ansteuerung und Stromversorgung über USB
  • RFID-Leser zur Autorisierung des Ladevorgangs
  • 11 RGB-LEDs und voll steuerbare RGB-LED-Ausgänge/Treiber
  • WiFi-Modul für kabellose Kommunikation
  • Zusätzliche Schnittstellenerweiterungen wie USB, Relaisausgang und digitale Steuereingänge
  • Integrierte Sensoren für Umgebungslicht und Temperatur

Anwendungen

  • Ladestationen für Elektrofahrzeuge
  • Für den öffentlichen, halb-öffentlichen, gewerbliche oder private Einsatz

HMI140 / HMI145 / HMI150 Variante(n)

TypRFID-
Lesegerät
RGB-LEDsDigitaler
Steuer-Eingang
USB-Host-
Anschluss
WiFiAusgang
RGB-LED
Ausgang
Relais
Sensoren
(Licht, Temperatur)
SummerArt.-Nr.
HMI150B94060150
HMI145B94060151
HMI140B94060152
