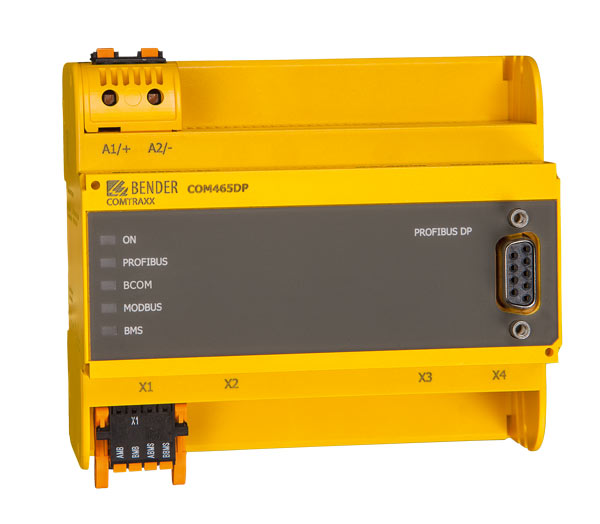

COMTRAXX® COM465DP
- Komplette Systemübersicht
- Parametrierung aller Bender Geräte
- Alle Bender Kommunikationsschnittstellen inklusive Profibus-DP
- Darstellung im Webbrowser, daher keine lokale Softwareinstallation erforderlich
- Individuell an Anforderungen anpassbar durch Funktionsmodule
Bei dem COM465DP handelt es sich um ein Condition Monitor mit integriertem Gateway. Die intuitive COMTRAXX-Benutzeroberfläche liefert einen perfekten Systemüberblick und ermöglicht eine einfache und intuitive Parametrierung aller angeschlossenen Geräte. Sie basiert auf HTML5 und ist dadurch zukunftssicher und barrierefrei nutzbar.
Das COM465DP überträgt die Daten der im System befindlichen Geräte nach Modbus TCP, Modbus RTU, SNMP, PROFINET und PROFIBUS-DP. Abfragen aller kommunikationsfähigen Bender-Geräte, wie z. B. EDS-, RCMS-, MEDICS- oder PEM-Systemen, können so an die genannten Protokolle weitergegeben werden.
Es verfügt über mehrere Schnittstellen und kann somit sämtliche Bender-Geräte und auch Fremdgeräte in das System einbinden.
Vorhandene Schnittstellen:
- RS-485 D-Sub: PROFIBUS-DP
- RS-485: BMS, Modbus RTU
- Ethernet: BCOM, Modbus TCP, SNMP, PROFINET
Zudem kann man durch Funktionsmodule die Funktionalität erweitern. Dadurch kann man das Gerät individuell auf die jeweiligen Anforderungen anpassen.
- Komplette Systemübersicht
- Parametrierung aller Bender Geräte
- Alle Bender Kommunikationsschnittstellen inklusive Profibus-DP
- Darstellung im Webbrowser, daher keine lokale Softwareinstallation erforderlich
- Individuell an Anforderungen anpassbar durch Funktionsmodule
Bei dem COM465DP handelt es sich um ein Condition Monitor mit integriertem Gateway. Die intuitive COMTRAXX-Benutzeroberfläche liefert einen perfekten Systemüberblick und ermöglicht eine einfache und intuitive Parametrierung aller angeschlossenen Geräte. Sie basiert auf HTML5 und ist dadurch zukunftssicher und barrierefrei nutzbar.
Das COM465DP überträgt die Daten der im System befindlichen Geräte nach Modbus TCP, Modbus RTU, SNMP, PROFINET und PROFIBUS-DP. Abfragen aller kommunikationsfähigen Bender-Geräte, wie z. B. EDS-, RCMS-, MEDICS- oder PEM-Systemen, können so an die genannten Protokolle weitergegeben werden.
Es verfügt über mehrere Schnittstellen und kann somit sämtliche Bender-Geräte und auch Fremdgeräte in das System einbinden.
Vorhandene Schnittstellen:
- RS-485 D-Sub: PROFIBUS-DP
- RS-485: BMS, Modbus RTU
- Ethernet: BCOM, Modbus TCP, SNMP, PROFINET
Zudem kann man durch Funktionsmodule die Funktionalität erweitern. Dadurch kann man das Gerät individuell auf die jeweiligen Anforderungen anpassen.
Merkmale
- Condition Monitor für Bender-Systeme
- Integriertes modulares Gateway zwischen Bender-System und TCP/IP ermöglicht Fernzugriff über LAN, WAN oder Internet
- Funktionsumfang durch Funktionsmodule anpassbar
- Ethernet (10/100 Mbit/s) für Fernzugriff über LAN, WAN oder Internet
- Unterstützung von Geräten, die am internen oder externen BMS-Bus, über BCOM, über Modbus RTU oder Modbus TCP angeschlossen sind
- Individuelle Visualisierung kann generiert werden, welche im Webbrowser dargestellt wird
- Integriertes Gateway zwischen Bender-System und PROFIBUS DP
Anwendungen
- Fernanzeige aktueller Messwerte, Betriebs-/Alarmmeldungen und Parameter *
- Gateway zu Modbus TCP: Auslesen der aktuellen Messwerte und Betriebs-/Alarmmeldungen von den
Adressen 1…10 jeder Schnittstelle über Modbus TCP - Gateway zu Modbus RTU: Auslesen der aktuellen Messwerte und Betriebs-/Alarmmeldungen von den Adressen 1…10 der internen BMS Schnittstelle über Modbus RTU
- Ethernet Schnittstelle mit 10/100 Mbit/s für Fernzugriff über LAN, WAN oder Internet
- Parametrierung der eigenen Geräteparameter sowie die der über Modbus RTU und Modbus TCP eingebundenen Geräte **
- Zeitsynchronisation für alle zugeordneten Geräte
- Historienspeicher (20.000 Einträge)
- Datenlogger, frei parametrierbar (30 x 10.000 Einträge)
- 50 Datenpunkte von Fremdgeräten (über Modbus RTU oder Modbus TCP) können in das System eingebunden werden
- Ein virtuelles Gerät mit 16 Kanälen kann erstellt werden
- Unterstützung externer Anwendungen (z. B. Visualisierungsprogramme oder SPSen) durch das Protokoll PROFIBUS DP.
- Auslesen aktueller Messwerte, Betriebs-/Alarmmeldungen von allen zugeordneten Geräten. Einheitlicher Zugriff auf alle zugeordneten Geräte per PROFIBUS DP über integrierten Server
*) Das Anzeigen von Parametern von BMS-Bus-Geräten ist nur möglich, wenn das Gateway am internen BMS-Bus angeschlossen ist.
**) Eigene Parameter können per Webanwendung und von außen (per BMS/ICOM/BCOM) eingestellt werden. Nicht jedoch über Modbus oder PROFIBUS. Die Parameter zugeordneter Geräte kann man nur lesen; zur Änderung von Einstellungen ist Funktionsmodul C erforderlich!
COMTRAXX® COM465DP Variante(n)
| Typ | Versorgungsspannung/ Frequenzbereich US | Eigenverbrauch | Anwendung | Art.-Nr. |
|---|---|---|---|---|
| COM465DP | AC/DC 24…240 V, 50…60 Hz | ≤ 6,5 VA/≤ 4 W | Condition Monitor mit integriertem Gateway: Bender-System/PROFIBUS DP/Ethernet | B95061060 |
Funktionsmodul (Software-Lizenz)
| Paket | Anwendung | Art.-Nr. |
|---|---|---|
| Funktionsmodul A | Individuelle Texte für Geräte/Kanäle, Geräte-Ausfallüberwachung, E-Mail bei Alarm, Geräte-Dokumentation | B75061011 |
| Funktionsmodul B | Daten werden bereitgestellt per Modbus TCP, Modbus RTU, SNMP und PROFINET | B75061012 |
| Funktionsmodul C | Parametrierung aller integrierten Geräte, Geräte-Backups | B75061013 |
| Funktionsmodul D | Visualisierungs-Anwendung | B75061014 |
| Funktionsmodul E | Virtuelle Geräte | B75061015 |
| Funktionsmodul F | Fremdgeräte einbinden | B75061016 |
