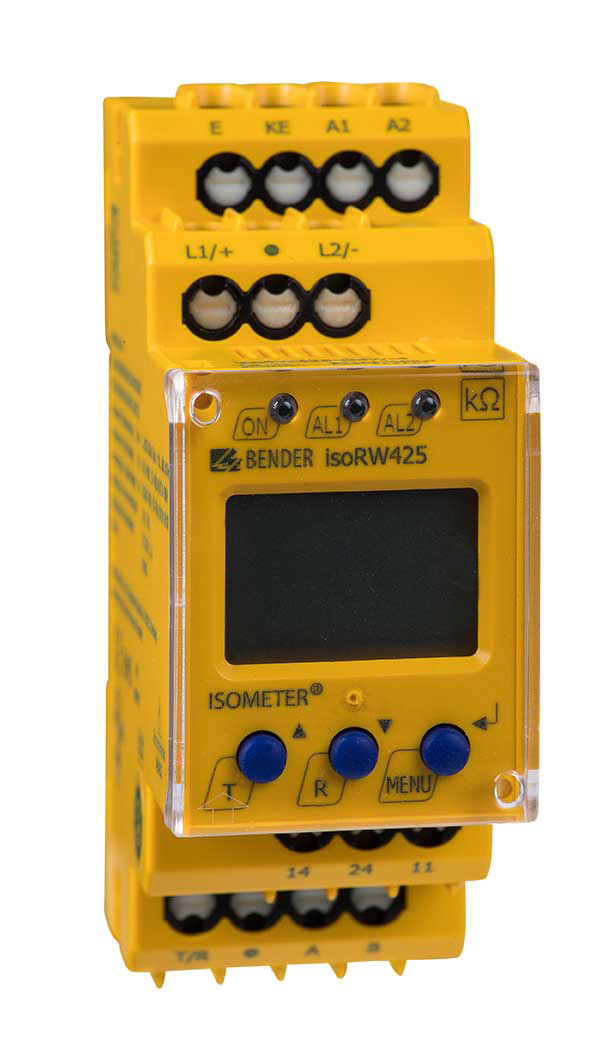

ISOMETER® isoRW425
- Isolationsüberwachungsgerät für AC- und DC- IT-Systeme
- Applikation Steuerstromkreise in Bahnfahrzeugen nach EN 50155
- Messung der Isolationsimpedanz (Z-Mode) für 50 Hz oder 60 Hz
- Automatische Anpassung an die Netzableitkapazität bis 300 μF
- Messung der Netzspannung (RMS) mit Unter-/Überspannungserkennung
Das ISOMETER® überwacht den Isolationswiderstand (R-Mode) oder die Isolationsimpedanz (Z-Mode) von ungeerdeten AC/DC-Hauptstromkreisen (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC, AC/DC oder DC 0…440 V. Die in 3(N)AC, AC/DC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten, wenn mindestens ein Laststrom von DC 10 mA fließt. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich. Die maximal zulässige Netzableitkapazität Ce beträgt im R-Mode 300 μF und im Z-Mode 1μF.
- Isolationsüberwachungsgerät für AC- und DC- IT-Systeme
- Applikation Steuerstromkreise in Bahnfahrzeugen nach EN 50155
- Messung der Isolationsimpedanz (Z-Mode) für 50 Hz oder 60 Hz
- Automatische Anpassung an die Netzableitkapazität bis 300 μF
- Messung der Netzspannung (RMS) mit Unter-/Überspannungserkennung
Das ISOMETER® überwacht den Isolationswiderstand (R-Mode) oder die Isolationsimpedanz (Z-Mode) von ungeerdeten AC/DC-Hauptstromkreisen (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC, AC/DC oder DC 0…440 V. Die in 3(N)AC, AC/DC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten, wenn mindestens ein Laststrom von DC 10 mA fließt. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich. Die maximal zulässige Netzableitkapazität Ce beträgt im R-Mode 300 μF und im Z-Mode 1μF.
Merkmale
- Überwachung des Isolationswiderstandes (R-Mode) oder der Isolationsimpedanz (Z-Mode) für ungeerdete 3(N)AC, AC- und DC-Systeme mit galvanisch verbundenen Gleichrichtern oder Umrichtern
- Isolationsimpedanz (Z-Mode) für 50 Hz oder 60 Hz
- Messung der Netzspannung (RMS) mit Unter-/Überspannungserkennung
- Messung der DC-Spannungen Netz gegen Erde (L+/PE und L-/PE)
- Automatische Anpassung an die Netzableitkapazität bis 300 μF im R-Mode und 1μF im Z-Mode
- Automatischer Geräteselbsttest mit Anschlussüberwachung
- Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
- Zwei getrennt einstellbare Ansprechwert Bereiche von 1…990 kΩ (Alarm 1, Alarm 2)
- Alarme werden über LEDs (AL1, AL2), Display und Alarmrelais (K1, K2) ausgegeben
- Ruhe- oder Arbeitsstromverhalten der Relais wählbar
- Messwertanzeige über multifunktionales LC-Display
- Fehlerspeicherung aktivierbar
- RS-485 (galvanisch getrennt) mit folgenden Protokollen:
– BMS-Schnittstelle (Bender-MessgeräteSchnittstelle) zum Datenaustausch mit anderen Bender-Komponenten
– Modbus RTU
– IsoData (für kontinuierliche Datenausgabe) - Passwortschutz gegen unbefugtes Ändern von Parameter
Anwendungen
- AC-Steuerstromkreise in Industrie, im Maschinenbau, in Kraftwerken, Aufzügen, in der Automatisierung und Bahnanlagen nach EN 50155
- AC-Steuer- und Hilfsstromkreise nach DIN EN 60204-1 „Elektrische Ausrüstung von Maschinen“, IEC 60204-1, EN 60204-1
- AC-Hilfsstromkreise nach DIN VDE 0100-725 (VDE 0100-725)
- Kleinere AC-IT-Systeme z. B. Beleuchtungsanlagen, mobile Stromerzeuger
ISOMETER® isoRW425 Variante(n)
| Typ | Netznennspannung Un | Versorgungsspannung US | Art.-Nr.* |
|---|---|---|---|
| isoRW425-D4W-4 | 3(N)AC, AC 0…440 V/DC 0…440 V, 15…460 Hz | DC 24…240 V / AC 100…240 V, 47…63 Hz | B71037000W B91037000W |
*(B7… = Federklemme / B9… = Schraubklemme)
Optionales Zubehör für ISOMETER® isoRW425
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich) | B98060008 |
| Einbaurahmen XM420 | B990994 |
