ISOMETER® isoNAV685-D-B
- Offline Überwachung
- 3 Isolationsniveaus überwacht
- Modbus TCP
- Reduzierte Messspannung

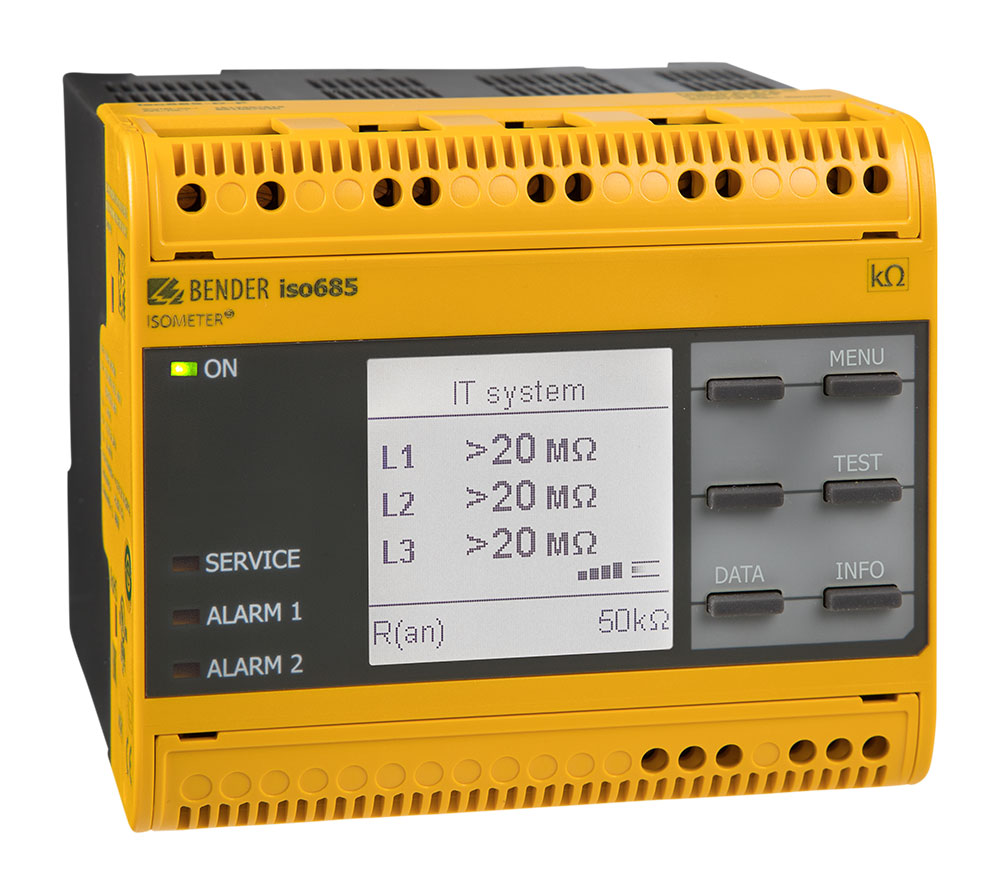

Das ISOMETER® isoNAV685-D-B ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für IT-Systeme. Es ist universell in abgeschalteten TN-, TT- oder IT-Systemen einsetzbar.
- Offline Überwachung
- 3 Isolationsniveaus überwacht
- Modbus TCP
- Reduzierte Messspannung
Das ISOMETER® isoNAV685-D-B ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für IT-Systeme. Es ist universell in abgeschalteten TN-, TT- oder IT-Systemen einsetzbar.
Merkmale
- ISOMETER® zur Überwachung des Isolationswiderstandes in abgeschalteten Systemen
- Automatische Anpassung an die vorhandene Netzableitkapazität
- AMPPLUS Messverfahren
- Ein einstellbarer Ansprechwert im Bereich von 10 kΩ…1 MΩ (Werkseinstellung = 50 kΩ)
- Hochauflösendes grafisches LC-Display zum einfachen Ablesen und Erfassen des Gerätezustandes
- Erdanschlussüberwachung
- Automatischer Geräteselbsttest
- Grafische Darstellung des Isolationsverlaufes über die Zeit (isoGraph)
- Historienspeicher mit Echtzeituhr (3-Tage-Puffer) zur Speicherung von 1023 Alarmmeldungen mit Datum und Uhrzeit
- Frei programmierbare digitale Ein- und Ausgänge
- Ferneinstellung über das Internet oder Intranet (Webserver/Option: COMTRAXX® Gateway)
- Weltweite Ferndiagnose über das Internet (nur durch den Bender-Service)
- BCOM, Modbus TCP und Webserver
Anwendungen
- Überwachung abgeschalteter Verbraucher und Netze
ISOMETER® isoNAV685-D-B Variante(n)
| Typ | Netznennspannung Un | Versorgungsspannung US | Art.-Nr. |
|---|---|---|---|
| isoNAV685-D-B | offline | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067024 |
Optionales Zubehör für ISOMETER® isoNAV685-D-B
| Bezeichnung | Art.-Nr. |
|---|---|
| Satz Schraubklemmen* | B91067901 |
| Satz Federklemmen | B91067902 |
| Gehäuse Zubehör (Klemmenabdeckung, 2 Montageclips)* | B91067903 |
* im Lieferumfang enthalten
Passende Messinstrumente auf Anfrage!
