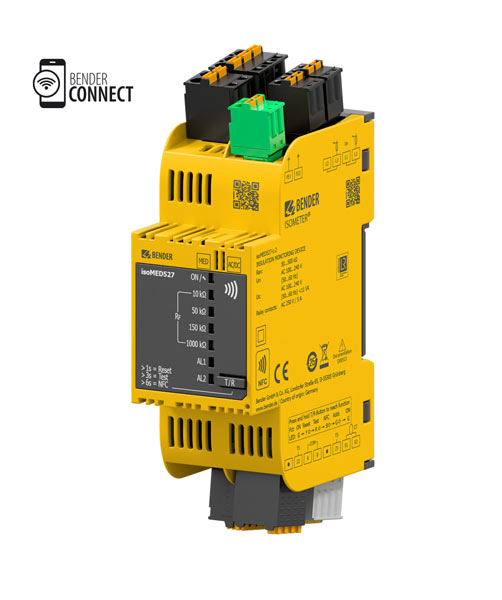

ISOMETER® isoMED527

Isolationsüberwachungsgerät für medizinische IT-Systeme gemäß IEC 60364-7-710 und IEC 61557-8
Ganzheitliche Überwachung relevanter Messgrößen im medizinischen IT‑System wie Isolationswiderstand, Netzableitkapazität, Impedanz und Total Hazard Current
Last- und Temperaturüberwachung des IT-System Transformators
Integrierte Spannungsmessung
Unterstützt Isolationsfehlersuche mit ISOSCAN® EDS551

Das ISOMETER® isoMED527 ist ein Isolationsüberwachungsgerät für ungeerdete Stromversorgungen (IT‑Systeme) in medizinisch genutzten Bereichen. Es erfasst den Isolationswiderstand in medizinischen IT‑Systemen mit einer Netzspannung von AC 100…240 V. Unterschreitet der Isolationswiderstand einen festgelegten Grenzwert, wird automatisch ein Gerätealarm ausgelöst. Der Alarm‑Ansprechwert kann flexibel im Bereich von 50 bis 500 kΩ eingestellt werden.

Es ist in zwei Gerätevarianten verfügbar. In der Basisvariante werden der Isolationswiderstand sowie die Transformatorlast und ‑temperatur des IT‑Systems erfasst. Alarmmeldungen werden über die Geräte‑LEDs sowie über die RS‑485‑Schnittstelle Bender Smart Connect (BSC) ausgegeben.

In der erweiterten Variante mit aktiviertem Funktionsmodul A werden zusätzlich Netzableitkapazität, Impedanz und Netzspannung erfasst, um den Zustand des medizinischen IT‑Systems umfassend beurteilen zu können. Für diese Messgrößen lassen sich ebenfalls individuelle Ansprechwerte für Alarmmeldungen festlegen.

Messwerte und Alarmmeldungen werden über den BSC weiteren Busteilnehmern zur Verfügung gestellt. Zur Anzeige und Alarmierung wird die Verwendung geeigneter Melde‑ und Prüfkombinationen empfohlen, um die einschlägigen Normanforderungen zu erfüllen.

Nach Erkennung eines Isolationsfehlers kann eine gezielte Isolationsfehlersuche gestartet werden. Durch den Einsatz innovativer Messtechnik ist eine sofortige Fehlersuche ohne zusätzlichen Prüfstromgenerator möglich. Zur Lokalisierung des Isolationsfehlers wird die Verwendung des Isolationsfehlersuchgeräts ISOSCAN® EDS551 empfohlen.

Das ISOMETER® isoMED527 ist mit einer NFC‑Schnittstelle ausgestattet. Darüber kann das Gerät mit der Bender Connect App sowohl im bestromten als auch im unbestromten Zustand parametriert werden. Zusätzlich lassen sich Geräteinformationen auslesen, Datensicherungen erstellen und Funktionsmodule einspielen.

Die maximal zulässige Netzableitkapazität beträgt 5 μF. Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen.

Fragen? Kontaktieren Sie uns!

Isolationsüberwachungsgerät für medizinische IT-Systeme gemäß IEC 60364-7-710 und IEC 61557-8
Ganzheitliche Überwachung relevanter Messgrößen im medizinischen IT‑System wie Isolationswiderstand, Netzableitkapazität, Impedanz und Total Hazard Current
Last- und Temperaturüberwachung des IT-System Transformators
Integrierte Spannungsmessung
Unterstützt Isolationsfehlersuche mit ISOSCAN® EDS551

Das ISOMETER® isoMED527 ist ein Isolationsüberwachungsgerät für ungeerdete Stromversorgungen (IT‑Systeme) in medizinisch genutzten Bereichen. Es erfasst den Isolationswiderstand in medizinischen IT‑Systemen mit einer Netzspannung von AC 100…240 V. Unterschreitet der Isolationswiderstand einen festgelegten Grenzwert, wird automatisch ein Gerätealarm ausgelöst. Der Alarm‑Ansprechwert kann flexibel im Bereich von 50 bis 500 kΩ eingestellt werden.

Es ist in zwei Gerätevarianten verfügbar. In der Basisvariante werden der Isolationswiderstand sowie die Transformatorlast und ‑temperatur des IT‑Systems erfasst. Alarmmeldungen werden über die Geräte‑LEDs sowie über die RS‑485‑Schnittstelle Bender Smart Connect (BSC) ausgegeben.

In der erweiterten Variante mit aktiviertem Funktionsmodul A werden zusätzlich Netzableitkapazität, Impedanz und Netzspannung erfasst, um den Zustand des medizinischen IT‑Systems umfassend beurteilen zu können. Für diese Messgrößen lassen sich ebenfalls individuelle Ansprechwerte für Alarmmeldungen festlegen.

Messwerte und Alarmmeldungen werden über den BSC weiteren Busteilnehmern zur Verfügung gestellt. Zur Anzeige und Alarmierung wird die Verwendung geeigneter Melde‑ und Prüfkombinationen empfohlen, um die einschlägigen Normanforderungen zu erfüllen.

Nach Erkennung eines Isolationsfehlers kann eine gezielte Isolationsfehlersuche gestartet werden. Durch den Einsatz innovativer Messtechnik ist eine sofortige Fehlersuche ohne zusätzlichen Prüfstromgenerator möglich. Zur Lokalisierung des Isolationsfehlers wird die Verwendung des Isolationsfehlersuchgeräts ISOSCAN® EDS551 empfohlen.

Das ISOMETER® isoMED527 ist mit einer NFC‑Schnittstelle ausgestattet. Darüber kann das Gerät mit der Bender Connect App sowohl im bestromten als auch im unbestromten Zustand parametriert werden. Zusätzlich lassen sich Geräteinformationen auslesen, Datensicherungen erstellen und Funktionsmodule einspielen.

Die maximal zulässige Netzableitkapazität beträgt 5 μF. Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen.

Fragen? Kontaktieren Sie uns!

ISOMETER® isoMED527 – Isolationsüberwachung für medizinisches IT-System

Merkmale

Messwerte

Isolationswiderstand
Impedanz
Netzableitkapazität
Total Hazard Current (nach UL1022)
Messung der Netz‑ und Leiter‑Erde‑Spannungen
Laststrom und Temperatur des IT-System-Transformators
Temperaturüberwachung mit PTC-Kaltleiter, Bimetall-Schalter oder PT100-Sensor
Anschlussüberwachung
Selbstüberwachung mit automatischer Meldung
Ansprechzeit ≤ 5 s bei C_e = 0,5 μF und R_f = R_an/2
Automatischer Geräteselbsttest mit Anschlussüberwachung

Alarme

Alarme werden über LEDs (AL1, AL2) und ein Alarmrelais ausgegeben
Einstellbare Ansprechwerte für Isolationswiderstand, Impedanz, Ableitkapazität und Total Hazard Current
Einstellbarer Ansprechwert für Laststrom in Ampere oder Prozent %
Zwei Programmierbare Alarmrelais: Arbeits-/Ruhestrom wählbar
Einstellbarer Temperaturalarm bei Verwendung von PT100-Sensor
Temperaturalarm (nicht einstellbar) bei Bimetall und PTC (DIN 44081)
Einstellbarer Ansprechwert für Anschlussüberwachung PE > Ω
Anlauf-, Ansprech- und Rückfallverzögerung einstellbar

Anzeige und Bedienung

Melde-LEDs für Betrieb, Alarm 1, Alarm 2
Test-Taste intern, extern
Einfache Konfiguration mit Bender Connect App über NFC-Schnittstelle
Erweiterbar mit externen Melde- und Prüfkombinationen (z. B. COMTRAXX® CP305) zur Montage am oder im Schaltschrank empfohlen

Schnittstellen

RS-485-Schnittstelle Bender Smart Connect (BSC)
NFC-Schnittstelle zur Parametrierung des Geräts im bestromten und unbestromten Zustand mit der Bender Connect App

Weiteres

Versorgungsspannung AC 100…240 V
Unterstützt Isolationsfehlersuche ohne Prüfstromgenerator (nur mit ISOSCAN® EDS551)
Kompaktes 2-TE-Gehäuse (36 mm)

Anwendungen

Medizinisches IT-System nach IEC 60364-7-710, IEC 61557-8 und DIN VDE 0100-710
