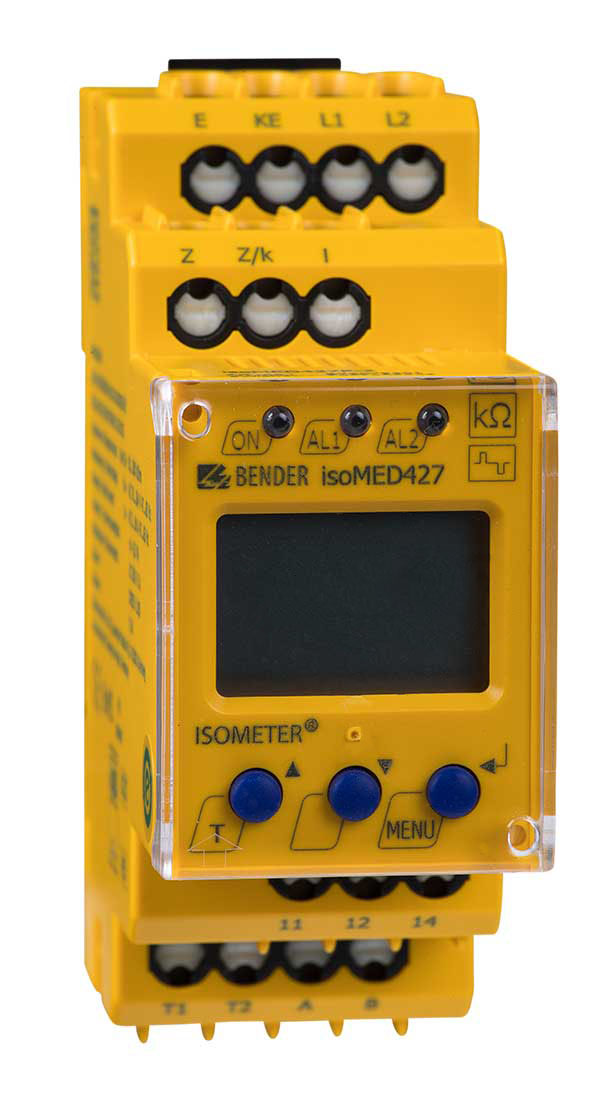

ISOMETER® isoMED427
- Isolationsüberwachungsgerät für medizinische IT-Systeme
- Last- und Temperaturüberwachung für IT-System Transformator
- Gemäß DIN VDE 0100-710, DIN EN 61557-8 und DIN EN 61557-9
- Prüfstrom-Generator für Einrichtungen zur Isolationsfehlersuche
- Erweiterbar zu einer Einrichtung zur Isolationsfehlersuche
ISOMETER® der Baureihe isoMED427x-(PT) überwachen den Isolationswiderstand eines medizinischen IT-Systems mit AC 70…264 V. Zusätzlich werden Laststrom und Temperatur des IT-System-Trafos überwacht. Über die BMS-Schnittstelle werden Alarme und Messwerte weiteren Busteilnehmern zur Verfügung gestellt. Zur Anzeige und Alarmierung wird die Verwendung spezieller Melde- und Prüfkombinationen empfohlen.
Nach Erfassen eines Isolationsfehlers ermöglicht der interne Prüfstromgenerator bei den Modellen isoMED427P-(xx) die Isolationsfehlersuche. Zur Lokalisierung des Isolationsfehlers wird die Verwendung spezieller Geräte der EDS-Serie empfohlen.
Geräte der Baureihe isoMED427x-(PT) benötigen keine zusätzliche Versorgungsspannung. Die maximal zulässige Netzableitkapazität beträgt 5 μF.
Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen.
- Isolationsüberwachungsgerät für medizinische IT-Systeme
- Last- und Temperaturüberwachung für IT-System Transformator
- Gemäß DIN VDE 0100-710, DIN EN 61557-8 und DIN EN 61557-9
- Prüfstrom-Generator für Einrichtungen zur Isolationsfehlersuche
- Erweiterbar zu einer Einrichtung zur Isolationsfehlersuche
ISOMETER® der Baureihe isoMED427x-(PT) überwachen den Isolationswiderstand eines medizinischen IT-Systems mit AC 70…264 V. Zusätzlich werden Laststrom und Temperatur des IT-System-Trafos überwacht. Über die BMS-Schnittstelle werden Alarme und Messwerte weiteren Busteilnehmern zur Verfügung gestellt. Zur Anzeige und Alarmierung wird die Verwendung spezieller Melde- und Prüfkombinationen empfohlen.
Nach Erfassen eines Isolationsfehlers ermöglicht der interne Prüfstromgenerator bei den Modellen isoMED427P-(xx) die Isolationsfehlersuche. Zur Lokalisierung des Isolationsfehlers wird die Verwendung spezieller Geräte der EDS-Serie empfohlen.
Geräte der Baureihe isoMED427x-(PT) benötigen keine zusätzliche Versorgungsspannung. Die maximal zulässige Netzableitkapazität beträgt 5 μF.
Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen.
Merkmale
- Isolationsüberwachung für medizinische IT-Systeme
- Einstellbarer Ansprechwert für Isolationsüberwachung
- Prüfstromgenerator für Einrichtungen zur Isolationsfehlersuche
- Last- und Temperaturüberwachung für IT-System-Transformator
- Einstellbarer Ansprechwert für Laststrom
- Temperaturüberwachung mit Kaltleiteroder Bimetall-Schalter
- Selbstüberwachung mit automatischer Meldung
- Anschlussüberwachung PE
- Test-Taste intern, extern
- Melde-LEDs für Betrieb, Alarm 1, Alarm 2
- Programmierbares Alarmrelais: Arbeits-/Ruhestrom wählbar
- Kompaktes 2-Modul-Gehäuse (36 mm)
- BMS-Schnittstelle
Anwendungen
- Medizinisches IT-System nach IEC 60364-7-710, IEC 61557-8, IEC 61557-9 und DIN VDE 0100-710
ISOMETER® isoMED427 Variante(n)
| Typ | Versorgungsspannung US | Art.-Nr.** |
|---|---|---|
| isoMED427-2 | AC 70…264 V, 47…63 Hz | B72075306 B92075306 |
| isoMED427P-2 * | AC 70…264 V, 47…63 Hz | B72075301 B92075301 |
| isoMED427P-PT | AC 70…264 V, 47…63 Hz | B72075307 B92075307 |
* nur dieses Gerät hat eine Zulassung Lloyds Register
**(B7… = Federklemme / B9… = Schraubklemme)
Optionales Zubehör für ISOMETER® isoMED427
| Typ | Art.-Nr. |
|---|---|
| STW2 Messstromwandler | B942709 |
| ES0107/Temperaturfühler (PTC) | B924186 |
| Einbaurahmen XM420 | B990994 |
| Montageclip für Schraubmontage (je Gerät ein Stück erforderlich) | B98060008 |
Downloads für ISOMETER® isoMED427
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE-Konformitätserklärungen | isoMED427P-2 | 88.8 KB | 2022/10/24 05:54:3224.10.2022 05:54:32 | ||
| Handbücher | isoMED427x-(PT) | 2.5 MB | DE | 2022/06/09 10:46:0409.06.2022 10:46:04 | D00440 |
| Handbücher | isoMED427x-(PT) | 2.5 MB | EN | 2022/06/09 10:47:5609.06.2022 10:47:56 | D00440 |
| Handbücher | isoMED427P | 1.0 MB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00043 |
| Handbücher | isoMED427P | 443.2 KB | FR | 2019/05/13 10:31:5513.05.2019 10:31:55 | D00043 |
| Datenblätter | isoMED427x-(PT) | 612.1 KB | DE | 2022/06/23 13:22:3323.06.2022 13:22:33 | D00440 |
| Datenblätter | isoMED427x-(PT) | 609.5 KB | EN | 2022/06/23 13:22:4323.06.2022 13:22:43 | D00440 |
| Datenblätter | isoMED427P | 419.6 KB | ES | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00043 |
| Datenblätter | isoMED427P | 527.7 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00043 |
| Handbücher | isoMED427P | 1.1 MB | ZH | 2019/05/13 10:31:4013.05.2019 10:31:40 | D00043 |
| Kurzanleitungen | isoMED427x-(PT) | 1.4 MB | DE | 2022/07/04 07:30:1504.07.2022 07:30:15 | D00440 |
| Kurzanleitungen | isoMED427x-(PT) | 1.4 MB | EN | 2022/07/04 07:30:1504.07.2022 07:30:15 | D00440 |
