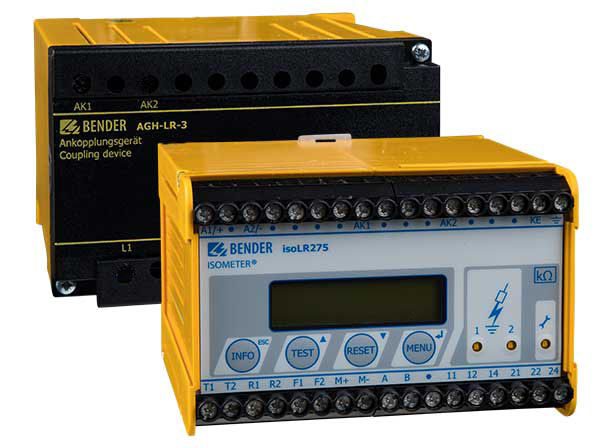

ISOMETER® isoLR275 mit AGH-LR
- Isolationsüberwachungsgerät für AC- und DC- IT-Systeme
- Applikation Hauptstromkreise mit niederohmigem Isolationsniveau
- Getrennt einstellbare Ansprechwerte 200 Ω…100 kΩ
- Netztrennrelais für den Betrieb mehrerer ISOMETER® in gekoppelten IT-Systemen
- Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldung mit Datum/Uhrzeit
Das ISOMETER® Typ isoLR275 überwacht in Verbindung mit dem Ankoppelgerät AGH-LR den Isolationswiderstand von IT-Systemen. Es ist universell in 3(N) AC-, AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z.B. Stromrichter, Umrichter, thyristorgeregelte Gleichstromantriebe). Die Anpassung an die vorhandene Netzableitkapazität erfolgt automatisch.
Zur Anpassung des Nennspannungsbereichs ist stets das mitgelieferte Ankoppelgerät AGH-LR zu verwenden.
isoLR275 kann mit anderen Busteilnehmern gemeinsam am BMS-Bus betrieben werden.
- Isolationsüberwachungsgerät für AC- und DC- IT-Systeme
- Applikation Hauptstromkreise mit niederohmigem Isolationsniveau
- Getrennt einstellbare Ansprechwerte 200 Ω…100 kΩ
- Netztrennrelais für den Betrieb mehrerer ISOMETER® in gekoppelten IT-Systemen
- Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldung mit Datum/Uhrzeit
Das ISOMETER® Typ isoLR275 überwacht in Verbindung mit dem Ankoppelgerät AGH-LR den Isolationswiderstand von IT-Systemen. Es ist universell in 3(N) AC-, AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z.B. Stromrichter, Umrichter, thyristorgeregelte Gleichstromantriebe). Die Anpassung an die vorhandene Netzableitkapazität erfolgt automatisch.
Zur Anpassung des Nennspannungsbereichs ist stets das mitgelieferte Ankoppelgerät AGH-LR zu verwenden.
isoLR275 kann mit anderen Busteilnehmern gemeinsam am BMS-Bus betrieben werden.
Merkmale
isoLR275
- ISOMETER® für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleichrichtern oder Umrichtern und für IT-Gleichspannungssysteme (IT = ungeerdete Netze)
- Besonders geeignet für die Überwachung von Anlagen mit niederohmigem Isolationsniveau
- isoLR275 wird stets mit dem Ankoppelgerät AGH-LR betrieben
- Automatische Anpassung an die vorhandene Netzableitkapazität
- AMPPlus-Messverfahren (Europäisches Patent: EP 0 654 673 B1)
- Messprofile für verschiedene Anforderungen auswählbar
- Zwei getrennt einstellbare Ansprechwert-Bereiche von je 0,2 kΩ…100 kΩ (Alarm 1, Alarm 2)
- LC-Display, zweizeilig
- Automatischer Geräteselbsttest
- Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldungen mit Datum und Uhrzeit
- BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten (RS-485 galvanisch getrennt)
- Interne Trennung des ISOMETER®s (durch Steuersignal; Klemmen F1/F2) vom zu überwachenden IT-System (z.B. bei Kopplung mehrerer ISOMETER®)
- Stromausgang 0(4)…20 mA (galvanisch getrennt) analog zum gemessenen Isolationswert des Netzes
AGH-LR
- Erforderliches Ankoppelgerät für ISOMETER® isoLR275
- Nennspannungsbereich AC 0…793 V und DC 0…1100 V
- Schnellbefestigung auf Hutprofilschiene
Anwendungen
- AC-, DC oder AC/DC-Hauptstromkreise
- IT-Systeme mit direkt an geschlossenen Wechselrichtern
- IT-Systeme mit großen Netzkapazitäten bis 500 μF
- IT-Systeme mit hohen aber langsamen Spannungsschwankungen
- Anlagen mit Schaltnetzgeräten
- Gekoppelte IT-Systeme
ISOMETER® isoLR275 mit AGH-LR Variante(n)
| Typ | Netznennspannung Un | Versorgungsspannung US | Art.-Nr. |
|---|---|---|---|
| isoLR275-327 + AGH-LR-3 bestehend aus: isoLR275-327 AGH-LR | 3(N) AC 0…793 V / DC 0…1100 V | AC 19,2…55 V / DC 19,2…72 V | B91065702W B91065700W B98039022W |
| isoLR275-335 + AGH-LR bestehend aus: isoLR275-335 AGH-LR-3 | 3(N)AC 0…793 V / DC 0…1100 V | AC 88…264 V / DC 77…286 V | B91065703W B91065701W B98039022W |
