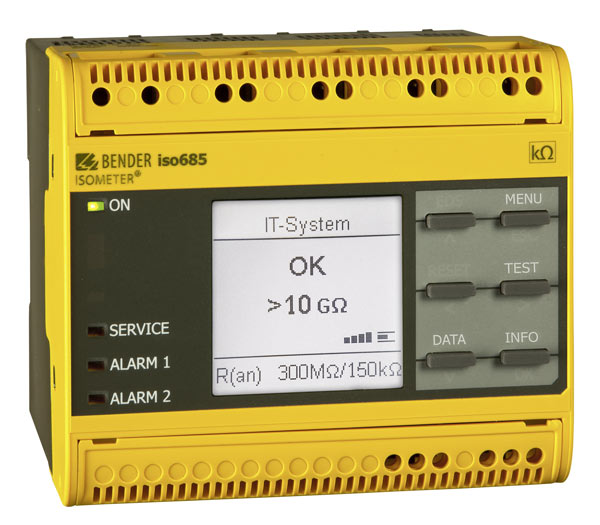

ISOMETER® isoHR685W

  • 10 GΩ-Messung
  • Integrierter Webserver und Modbus TCP Kommunikation
  • Früherkennung erhöht die Betriebssicherheit und die Planbarkeit von Wartungen.
  • Synchronisierung in kapazitiv gekoppelten Netzen
  • Hohe Anpassungsfähigkeit an Netze mit unterschiedlichen Eigenschaften

Das ISOMETER® ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für IT-Systeme. Es ist universell in AC-, 3(N)AC-, AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z. B. Stromrichter, Umrichter, geregelte Antriebe).

Durch den Messbereich bis 10 GΩ kann man den Trend des Isolationsniveaus frühzeitig erkennen. Somit ist das ISOMETER® prädestiniert für die Überwachung von Unterseekabeln (Umbilical cables) in der Öl & Gas Industrie.

ISOMETER® isoHR685W-…-I-B
ISOMETER® isoHR685W-…-I-B
  • 10 GΩ-Messung
  • Integrierter Webserver und Modbus TCP Kommunikation
  • Früherkennung erhöht die Betriebssicherheit und die Planbarkeit von Wartungen.
  • Synchronisierung in kapazitiv gekoppelten Netzen
  • Hohe Anpassungsfähigkeit an Netze mit unterschiedlichen Eigenschaften

Das ISOMETER® ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für IT-Systeme. Es ist universell in AC-, 3(N)AC-, AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z. B. Stromrichter, Umrichter, geregelte Antriebe).

Durch den Messbereich bis 10 GΩ kann man den Trend des Isolationsniveaus frühzeitig erkennen. Somit ist das ISOMETER® prädestiniert für die Überwachung von Unterseekabeln (Umbilical cables) in der Öl & Gas Industrie.

Merkmale

  • ISOMETER® für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleichrichtern oder Umrichtern und für IT-Gleichspannungssysteme (IT = ungeerdete Netze)
  • Automatische Anpassung an die vorhandene Netzableitkapazität
  • Kombination von AMPPlus und weiterer profilabhängiger Messverfahren
  • Zwei getrennt einstellbare Ansprechwert-Bereiche von 1 kΩ…3 GΩ
  • Hochauflösendes grafisches LC-Display
  • Anschlussüberwachung (Überwachung der Messleitungen)
  • Automatischer Geräteselbsttest
  • Grafische Darstellung des Isolationsverlaufes über die Zeit (isoGraph)
  • Historienspeicher mit Echtzeituhr (3-Tage-Puffer) zur Speicherung von maximal 1023 Alarmmeldungen mit Datum und Uhrzeit
  • Strom- oder Spannungsausgang 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanisch getrennt) analog zum gemessenen Isolationswert des Netzes
  • Frei programmierbare digitale Ein- und Ausgänge
  • Ferneinstellung über das Internet oder Intranet (Webserver / Option: COMTRAXX® Gateway)
  • Ferndiagnose über das Internet (nur durch den Bender-Service)
  • isoData: Permanente unterbrechungsfreie Datenübertragung
  • isoSync: Zeitliche Synchronisation von Messvorgängen
  • RS-485/BS (Bender-Sensor-Bus) zum Datenaustausch mit anderen Bender-Komponenten
  • BCOM, Modbus TCP und Webserver
  • Spannung über Ankoppelgerät erweiterbar
  • ISOnet: Interne Trennung des ISOMETER®s vom zu überwachenden IT-System (z. B. bei Kopplung mehrerer IT-Systeme)
  • ISOnet-Vorrang: Dauerhafter Vorrang eines Gerätes im Netzverbund
  • ISOloop: Sonderfunktion für Ringnetze (alle Netze sind gekoppelt)

Anwendungen

  • AC-, DC- oder AC/DC-Hauptstromkreise
  • AC/DC-Hauptstromkreise mit direkt angeschlossenen Gleichstromkomponenten wie Stromrichter, Umrichter, geregelte Antriebe
  • USV-Anlagen, Batterienetze
  • Heizgeräte mit Phasenanschnittsteuerungen
  • Anlagen mit Schaltnetzteilen
  • gekoppelte IT-Systeme mit hohen Ableitkapazitäten
  • Überwachung langer kapazitiv gekoppelter Leitungen
  • Überwachung von Untersee-Kabeln (Umbilical cable)

ISOMETER® isoHR685W Variante(n)

TypNetznennspannung UnVersorgungsspannung USDisplayArt.-Nr.
isoHR685W–D–I–BAC 0…1000 V; 0,1…460 Hz /
DC 0…1300 V		AC 24…240 V; 50…400 Hz /
DC 24…240 V		integriertB91067025W
isoHR685W–S–I–B + FP200W*AC 0…1000 V; 0,1…460 Hz /
DC 0…1300 V		AC 24…240 V; 50…400 Hz /
DC 24…240 V		abgesetztB91067225W

* nur in Kombination erhältlich

Optionales Zubehör für ISOMETER® isoHR685W

BeschreibungTypArt-Nr.
AnkoppelgeräteAGH150W-4
AGH204S-4
AGH520S
AGH676S-4		B98018006
B914013
B913033
B913055

Passende Messinstrumente auf Anfrage!

BeschreibungArt.-Nr.
Satz Schraubklemmen*B91067901
Satz FederklemmenB91067902
Gehäuse Zubehör (Klemmenabdeckung, 2 Montageclips)*B91067903
Frontabdeckung 144x72 transparent (IP65) für FP200**B98060005
BB-Bus 6TE SteckverbindungB98110001

* im Lieferumfang enthalten
** Bei Verwendung der „Frontabdeckung 144x72 transparent (IP65)“ muss der Ausschnitt im Schaltschrank in der Höhe von 66 mm auf 68 mm(+0,7/-0 mm) vergrößert werden
