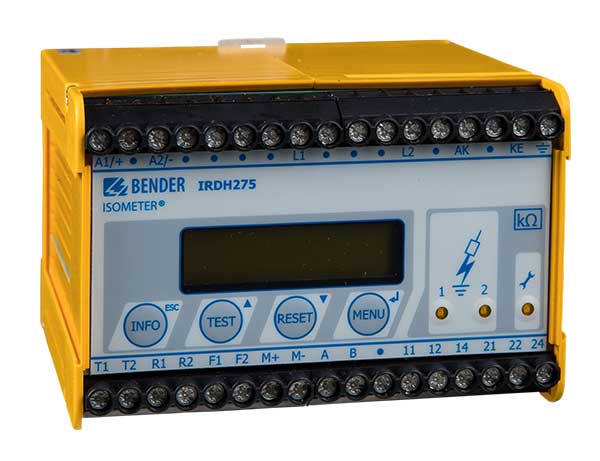

ISOMETER® IRDH275BM-7 mit AGH675S-7...
- Isolationsüberwachungsgerät für AC- und DC- IT-Systeme
- Applikation für Antriebe mit Mittelspannungsumrichtern bis 15,5 kV
- In Kombination mit AGH675S-7 und AGH675S- MV15
- Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldung mit Datum/Uhrzeit
- Galvanisch getrennte RS-485-Schnittstelle zum Datenaustausch
Die Kombination aus ISOMETER® IRDH275BM-7 und Ankoppelgerät AGH675S-7 bzw. den Ankoppelgeräten AGH675S-7MV15 überwacht den Isolationswiderstand von ungeerdeten Mittelspannungssystemen (IT-Systemen). Es ist universell in 3AC-, kombinierten AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein. Durch das AMPPlus-Messverfahren werden sie insbesondere den Anforderungen moderner Stromversorgungen gerecht, die häufig Umrichter, Stromrichter, Thyristorregler und direkt angeschlossene Gleichstromkomponenten enthalten. Ableitkapazitäten werden vom IRDH275BM-7 durch automatische Anpassung zur Optimierung der Messzeit berücksichtigt.
- Isolationsüberwachungsgerät für AC- und DC- IT-Systeme
- Applikation für Antriebe mit Mittelspannungsumrichtern bis 15,5 kV
- In Kombination mit AGH675S-7 und AGH675S- MV15
- Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldung mit Datum/Uhrzeit
- Galvanisch getrennte RS-485-Schnittstelle zum Datenaustausch
Die Kombination aus ISOMETER® IRDH275BM-7 und Ankoppelgerät AGH675S-7 bzw. den Ankoppelgeräten AGH675S-7MV15 überwacht den Isolationswiderstand von ungeerdeten Mittelspannungssystemen (IT-Systemen). Es ist universell in 3AC-, kombinierten AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein. Durch das AMPPlus-Messverfahren werden sie insbesondere den Anforderungen moderner Stromversorgungen gerecht, die häufig Umrichter, Stromrichter, Thyristorregler und direkt angeschlossene Gleichstromkomponenten enthalten. Ableitkapazitäten werden vom IRDH275BM-7 durch automatische Anpassung zur Optimierung der Messzeit berücksichtigt.
Merkmale
- Isolationsüberwachung für Antriebe mit Mittelspannungsumrichtern bis 15,5 kV
- Zwei getrennt einstellbare Ansprechwerte 100 kΩ…10 MΩ
- AMPPlus-Messverfahren (Europäisches Patent: EP 0 654 673 B1)
- Automatische Anpassung an Netzableitkapazität
- Infotaste für Anzeige der Geräteeinstellung und Netzableitkapazität
- Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldungen mit Datum und Uhrzeit
- BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten (RS-485 galvanisch getrennt)
- Stromausgang 0(4)…20 mA (galvanisch getrennt) analog zum gemessenen Isolationswert des Netzes
- Selbstüberwachung mit automatischer Meldung
- Automatischer Selbsttest wählbar
- Anschluss für externe kΩ-Anzeige
- Test- und Reset-Taste
- Anschluss externe Test- und Reset-Taste
- Zwei getrennte Alarmrelais mit zwei potentialfreien Wechslern
- Arbeits- oder Ruhestromschaltung wählbar
- Beleuchtete zwei-zeilige Klartextanzeige
- Ferneinstellung bestimmter Parameter über das Internet (Option: COM465IP mindestens mit Option C erforderlich)
Anwendungen
- AC-, DC- oder AC/DC-Mittelspannungssysteme
- AC/DC-Mittelspannungssysteme mit direkt angeschlossenen Gleichstromkomponenten wie Stromrichter, Umrichter, thyristorgeregelte Gleichstromantriebe
ISOMETER® IRDH275BM-7 mit AGH675S-7... Variante(n)
| Typ | Netznennspannung Un | Versorgungsspannung US | Leitungslänge | Art.-Nr. |
|---|---|---|---|---|
| IRDH275BM-7 | -- | AC 19,2…55 V / DC 19,2…72 V | -- | B91065120 |
| AGH675S-7-2000 | AC/DC 0…7,2 kV, 0…460 Hz | -- | 2000 mm | B913061 |
| AGH675S-7-500 | AC/DC 0…7,2 kV, 0…460 Hz | -- | 500 mm | B913060 |
| AGH675S-7MV15-500 | AC/DC 0…15,5 kV, 0…460 Hz | -- | 500 mm | B913058 |
