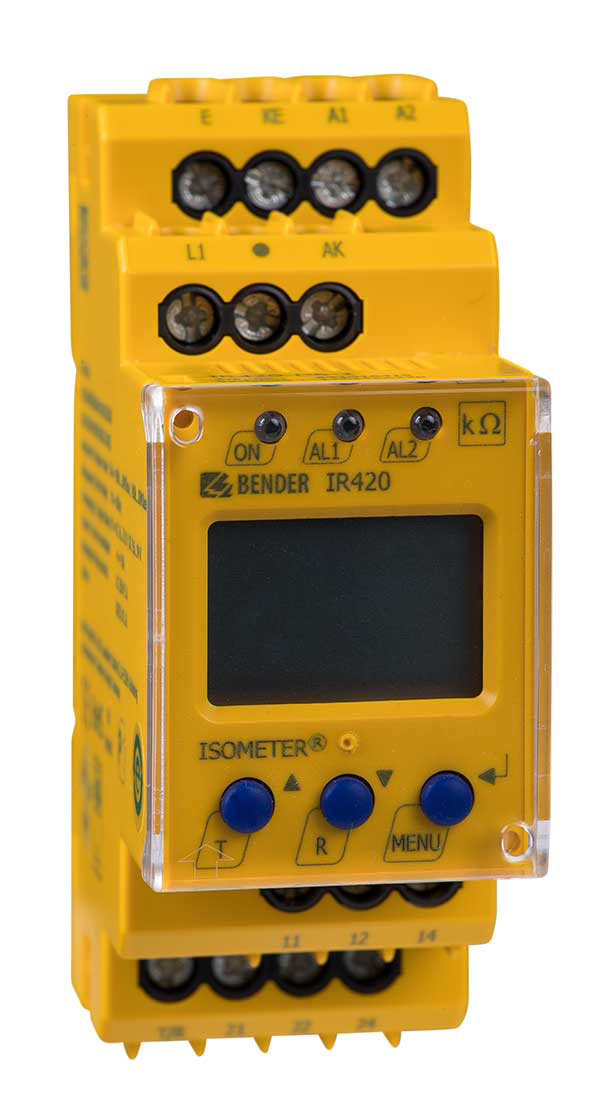

ISOMETER® IR420-D6
- Isolationsüberwachungsgerät für abgeschaltete Verbraucher
- Applikation in TN-, TT- oder IT-Systemen
- Gemäß DIN EN 61557-8
- Zwei getrennt einstellbare Ansprechwerte
- Multifunktionales LC-Display
Der „Offline-Monitor“ der Serie IR420-D6 überwacht den Isolationswiderstand von Verbrauchern im abgeschalteten Zustand. Diese zeitweise oder überwiegend abgeschalteten Verbraucher, wie Feuerlöschpumpen, Schieberantriebe, Aufzugsmotoren oder Notstromgeneratoren, werden aus TN-, TT- oder IT-Systemen gespeist.
Während der Stillstandszeit kann es durch Feuchtigkeit oder andere Einwirkungen in der Zuleitung oder dem Verbraucher zu Isolationsfehlern kommen, die nicht bemerkt werden. Beim Einschalten spricht dann die Schutzeinrichtung an oder es kommt zu Motorbränden und ein Betrieb ist nicht möglich. In Verbindung mit einem Ankoppelgerät können die Geräte auch für höhere Spannungen eingesetzt werden.
- Isolationsüberwachungsgerät für abgeschaltete Verbraucher
- Applikation in TN-, TT- oder IT-Systemen
- Gemäß DIN EN 61557-8
- Zwei getrennt einstellbare Ansprechwerte
- Multifunktionales LC-Display
Der „Offline-Monitor“ der Serie IR420-D6 überwacht den Isolationswiderstand von Verbrauchern im abgeschalteten Zustand. Diese zeitweise oder überwiegend abgeschalteten Verbraucher, wie Feuerlöschpumpen, Schieberantriebe, Aufzugsmotoren oder Notstromgeneratoren, werden aus TN-, TT- oder IT-Systemen gespeist.
Während der Stillstandszeit kann es durch Feuchtigkeit oder andere Einwirkungen in der Zuleitung oder dem Verbraucher zu Isolationsfehlern kommen, die nicht bemerkt werden. Beim Einschalten spricht dann die Schutzeinrichtung an oder es kommt zu Motorbränden und ein Betrieb ist nicht möglich. In Verbindung mit einem Ankoppelgerät können die Geräte auch für höhere Spannungen eingesetzt werden.
Merkmale
- Isolationsüberwachung für abgeschaltete TN-,TT- und IT-Systeme AC, 3(N)AC und DC
- Nennspannung über Ankoppelgerät erweiterbar
- Zwei getrennt einstellbare Ansprechwerte 100 kΩ…10 MΩ
- Betriebs-LED, Alarm LEDs für Isolationsfehler Alarm 1, Alarm 2
- Kombinierte Test- und Reset-Taste
- Zwei getrennte Alarmrelais mit je einem potentialfreien Wechsler
- Fehlerspeicherung wählbar
- Federklemme (pro Anschluss zwei Klemmen)
Anwendungen
- Abgeschaltete Verbraucher wie automatische Feuerlöschpumpen, Antriebe für Notschieber, Krananlagen (z. B. auf Schiffen), Schieberantriebe in Versorgungsleitungen (Gas, Wasser, Öl usw.), motorisch gesteuerte Schließanlagen, Tauchpumpen, Ankerwinden, Aufzüge, Rauchgasklappen, Notstromgeneratoren
ISOMETER® IR420-D6 Variante(n)
| Typ | Versorgungsspannung* US | Ansprechwert Ran | Netzableitkapazität Ce | Art.-Nr.** |
|---|---|---|---|---|
| IR420-D6-1 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | 100 kΩ…10 MΩ | ≤ 10 µF | B71016415 B91016415 |
| IR420-D6-2 | DC 70…300 V / AC 70…300 V, 42…460 Hz | 100 kΩ…10 MΩ | ≤ 10 µF | B71016407 B91016407 |
* Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)
