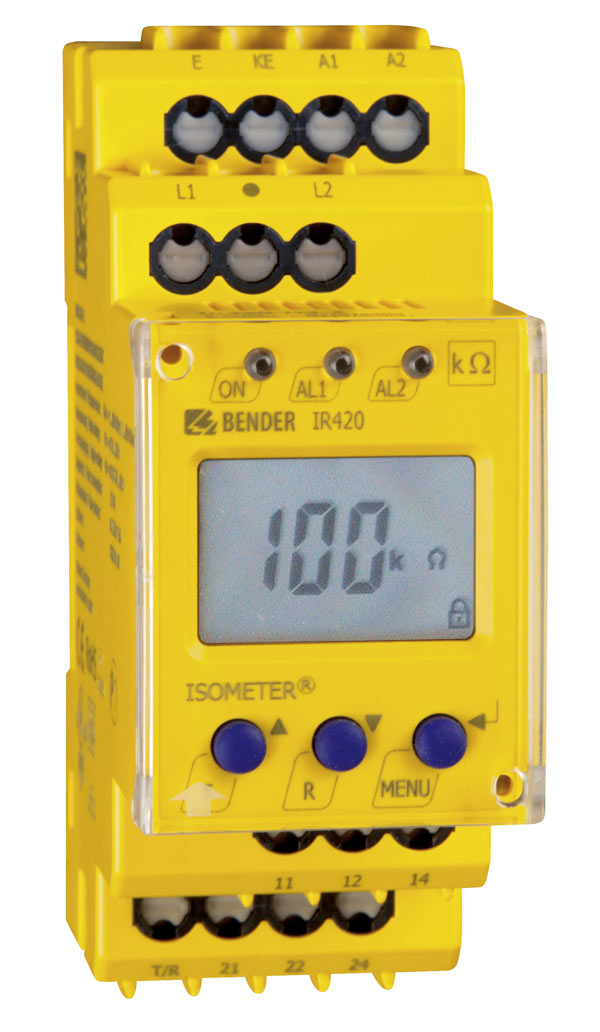

ISOMETER® IR420-D4

  • Isolationsüberwachungsgerät für AC- IT-Systeme
  • Applikation Steuerstromkreise
  • Gemäß DIN EN 61557-8
  • Zwei getrennt einstellbare Ansprechwerte
  • Multifunktionales LC-Display

Das ISOMETER® IR420-D4 überwacht den Isolationswiderstand von ungeerdeten AC-Steuerstromkreisen (IT-Systeme) 0…300 V. Enthalten die zu überwachenden Systeme Gleichspannungskomponenten, wie z. B. in Schaltnetzteilen, Magnetventilen vorhanden, so kann es zu Verfälschungen im Anzeige- und Ansprechverhalten kommen.

Die Anzeige- und Ansprechwerte gelten für reine Wechselspannungssysteme.

Eine separate Versorgungsspannung ermöglicht auch eine Überwachung des spannungslosen Systems.

ISOMETER® IR420-D4
ISOMETER® IR420-D4
  • Isolationsüberwachungsgerät für AC- IT-Systeme
  • Applikation Steuerstromkreise
  • Gemäß DIN EN 61557-8
  • Zwei getrennt einstellbare Ansprechwerte
  • Multifunktionales LC-Display

Das ISOMETER® IR420-D4 überwacht den Isolationswiderstand von ungeerdeten AC-Steuerstromkreisen (IT-Systeme) 0…300 V. Enthalten die zu überwachenden Systeme Gleichspannungskomponenten, wie z. B. in Schaltnetzteilen, Magnetventilen vorhanden, so kann es zu Verfälschungen im Anzeige- und Ansprechverhalten kommen.

Die Anzeige- und Ansprechwerte gelten für reine Wechselspannungssysteme.

Eine separate Versorgungsspannung ermöglicht auch eine Überwachung des spannungslosen Systems.

Merkmale

  • Isolationsüberwachung für IT-Steuerstromkreise AC 0…300 V
  • Zwei getrennt einstellbare Ansprechwerte
  • Preset-Funktion (Automatische Grund­parametrierung)
  • Anschlussüberwachung System/Erde
  • Melde-LEDs für Betrieb, Alarm 1, Alarm 2
  • Test-/Reset-Taste intern/extern
  • Zwei getrennte Alarmrelais (je ein Wechsler)
  • Arbeits-/Ruhestrom wählbar
  • Fehlerspeicherung wählbar
  • Selbstüberwachung mit automatischer Meldung
  • Multifunktionales LC-Display
  • Einstellbare Ansprechverzögerung
  • 2-Modul-Gehäuse (36 mm)
  • RoHS-konform
  • Federklemme (pro Anschluss zwei Klemmen)

Anwendungen

  • AC-Steuerstromkreise in Industrie, im Maschinenbau, in Kraftwerken, Aufzügen, in der Automatisierung usw.
  • AC-Steuer- und Hilfsstromkreise nach DIN EN 60204-1 „Elektrische Ausrüstung von Maschinen“, IEC 60204-1, EN 60204-1
  • AC-Hilfsstromkreise nach DIN VDE 0100-725 (VDE 0100-725)
  • Kleinere AC-IT-Systeme z. B. Beleuchtungsanlagen, mobile Stromerzeuger

ISOMETER® IR420-D4 Variante(n)

TypNetznennspannung* UnVersorgungsspannung* USAnsprechwert RanNetzableitkapazität CeArt.-Nr.**
IR420-D4-1AC 0…300 V, 42…460 HzDC 9,6…94 V /
AC 16…72 V, 42…460 Hz
1…200 kΩ< 20 µFB71016409
B91016409
IR420-D4-2AC 0…300 V, 42…460 HzDC 70…300 V /
AC 70…300 V, 42…46 Hz
1…200 kΩ< 20 µFB71016405
B91016405

* Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)

Optionales Zubehör für ISOMETER® IR420-D4

TypArt.-Nr.
Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich)B98060008
Einbaurahmen XM420B990994
