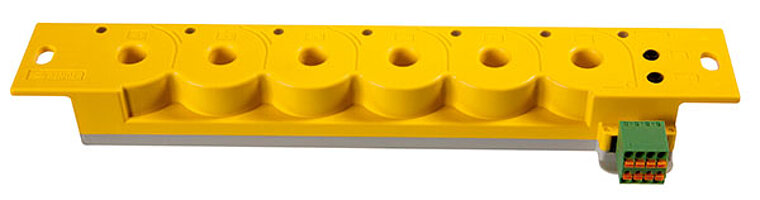

ISOSCAN® EDS150
- Automatisierte Isolationsfehlersuche im laufenden Betrieb
- Applikation Hauptstromkreise
- 6 Messkanäle
- Integrierte Messstromwandler
- Universelles Systemkonzept
Das Isolationsfehlersuchgerät EDS150 wird, in Verbindung mit einem ISOMETER®, zur Lokalisierung von Isolationsfehlern in ungeerdeten Stromversorgungen (IT-Systemen) eingesetzt. Dazu erfassen sie mit integrierten Messstromwandlern die vom ISOMETER®, erzeugten Prüfstromsignale und werten diese entsprechend aus. In einem EDS150 sind sechs Messstromwandler integriert, durch welche alle stromführenden Leitungen eines Abgangs geführt werden können. Die Reaktionszeit für eine Alarmmeldung einschließlich Meldung an einem entsprechenden Anzeigegerät (z. B. MK2430) beträgt max. 8 s.
Insgesamt können bis zu 88 EDS150 über eine RS485-Schnittstelle (BMS-Protokoll) verbunden und so bis zu 528 Abgänge überwacht werden. Aktivitäten auf dem BMS-Bus werden durch eine Melde-LED angezeigt.
- Automatisierte Isolationsfehlersuche im laufenden Betrieb
- Applikation Hauptstromkreise
- 6 Messkanäle
- Integrierte Messstromwandler
- Universelles Systemkonzept
Das Isolationsfehlersuchgerät EDS150 wird, in Verbindung mit einem ISOMETER®, zur Lokalisierung von Isolationsfehlern in ungeerdeten Stromversorgungen (IT-Systemen) eingesetzt. Dazu erfassen sie mit integrierten Messstromwandlern die vom ISOMETER®, erzeugten Prüfstromsignale und werten diese entsprechend aus. In einem EDS150 sind sechs Messstromwandler integriert, durch welche alle stromführenden Leitungen eines Abgangs geführt werden können. Die Reaktionszeit für eine Alarmmeldung einschließlich Meldung an einem entsprechenden Anzeigegerät (z. B. MK2430) beträgt max. 8 s.
Insgesamt können bis zu 88 EDS150 über eine RS485-Schnittstelle (BMS-Protokoll) verbunden und so bis zu 528 Abgänge überwacht werden. Aktivitäten auf dem BMS-Bus werden durch eine Melde-LED angezeigt.
Merkmale
- Isolationsfehlersuche in AC-, AC/DC- und DC-IT-Systemen
- 6 Messkanäle mit Messstromwandler je EDS150
- Bis zu 528 Messkanäle im überwachten IT-System mittels BMS-Bus kombinierbar: 88 x 6 Messkanäle
- Ansprechempfindlichkeit EDS150: 5 mA
- Maximal 8 s Ansprechzeit im AC-Netz gemäß IEC 61557-9
- RS-485-Schnittstelle mit BMS-Protokoll
- BMS-Adressbereich 3…90
- Zyklischer Selbsttest
Anwendungen
- Isolationsfehlersuche in AC, AC/DC und DC-IT-Systemen
- Hauptstromkreise in Industrieanlagen, Kraftwerken und Schiffen
ISOSCAN® EDS150 Variante(n)
| Typ | Versorgungsspannung* | Art. Nr. |
|---|---|---|
| EDS150 | AC 17…24 V, 50…60Hz/DC 14…28 V | B91080103 |
* Absolutwerte des Spannungsbereiches
Optionales Zubehör für ISOSCAN® EDS150
| Typ | Versorgungsspannung | Ausgangsspannung | Art. Nr. | Erläuterung |
|---|---|---|---|---|
| AN410 | AC 90…264 V, 47…63Hz*/DC 120…370 V* | DC 24 V, 420 mA | B924209 | Versorgt max. 6 EDS15… |
| AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Versorgt max. 6 EDS15… |
| AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | Versorgt max. 6 EDS15… |
* Absolutwerte des Spannungsbereiches
