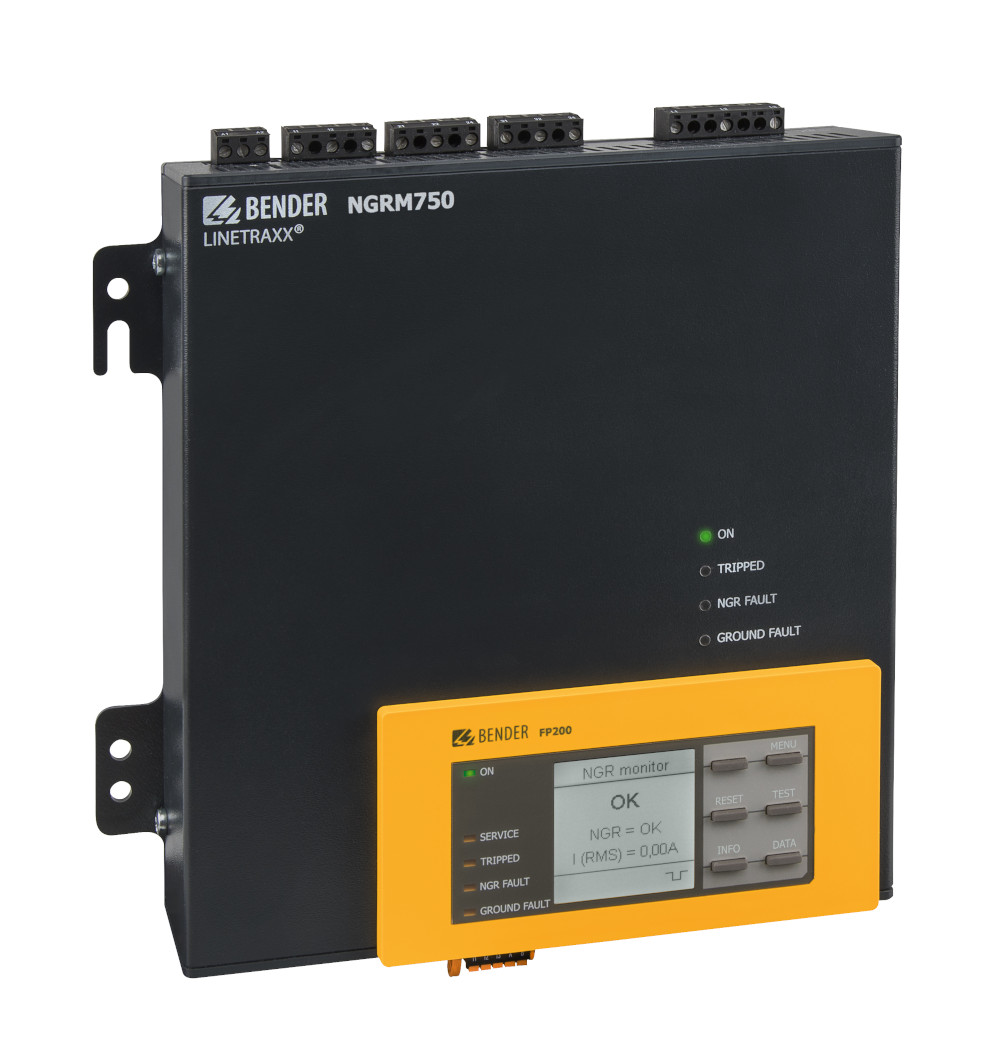

LINETRAXX® NGRM750
Der NGRM750 Neutral Grounding Resistor Monitor erkennt Ausfälle des Erdungswiderstands und Erdungsfehler. Er ist für den Einsatz in niederohmig geerdeten Transformatoren und Generatoren vorgesehen, die in kommerziellen und industriellen Stromversorgungssystemen verwendet werden. In diesen Systemen überwacht der NGRM750:
- den Strom über den Erdungswiderstand (NGR),
- die Spannung zwischen Sternpunkt des Transformators und Erde (Spannungsabfall über den Erdungswiderstand (NGR)),
- den Zustand des Erdungswiderstandes (NGR).
Ein Vorteil für viele Benutzer ist die mehrsprachige Benutzeroberfläche, die das bequeme Ablesen der Werte und die Programmierung in Ihrer Muttersprache ermöglicht.
Es ist für eine einfache Nachrüstung mit einer in die Schalttafel eingebauten Mensch-Maschine-Schnittstelle (HMI) ausgelegt. Falls gewünscht, kann das Relais auch einfach über den eingebauten Webserver programmiert werden. NGRM750 können leicht an ein Überwachungssystem mit Modbus TCP/IP oder RTU-Kommunikation angeschlossen werden.
Für Generator- oder Transformator-Erdungsanwendungen in extremen Höhenlagen ist das NGRM750 bis zu einer Höhe von 5.000 m über dem Meeresspiegel geeignet.
Es ist eine ideale Lösung, die sich leicht in bestehende LRG-Anwendungen nachrüsten oder werkseitig in neue LRG-Pakete einbauen lässt. Der Leistungsbereich reicht bis zu 25 kV und 2.000 A.
Der NGRM750 Neutral Grounding Resistor Monitor erkennt Ausfälle des Erdungswiderstands und Erdungsfehler. Er ist für den Einsatz in niederohmig geerdeten Transformatoren und Generatoren vorgesehen, die in kommerziellen und industriellen Stromversorgungssystemen verwendet werden. In diesen Systemen überwacht der NGRM750:
- den Strom über den Erdungswiderstand (NGR),
- die Spannung zwischen Sternpunkt des Transformators und Erde (Spannungsabfall über den Erdungswiderstand (NGR)),
- den Zustand des Erdungswiderstandes (NGR).
Ein Vorteil für viele Benutzer ist die mehrsprachige Benutzeroberfläche, die das bequeme Ablesen der Werte und die Programmierung in Ihrer Muttersprache ermöglicht.
Es ist für eine einfache Nachrüstung mit einer in die Schalttafel eingebauten Mensch-Maschine-Schnittstelle (HMI) ausgelegt. Falls gewünscht, kann das Relais auch einfach über den eingebauten Webserver programmiert werden. NGRM750 können leicht an ein Überwachungssystem mit Modbus TCP/IP oder RTU-Kommunikation angeschlossen werden.
Für Generator- oder Transformator-Erdungsanwendungen in extremen Höhenlagen ist das NGRM750 bis zu einer Höhe von 5.000 m über dem Meeresspiegel geeignet.
Es ist eine ideale Lösung, die sich leicht in bestehende LRG-Anwendungen nachrüsten oder werkseitig in neue LRG-Pakete einbauen lässt. Der Leistungsbereich reicht bis zu 25 kV und 2.000 A.
Merkmale
- Bestimmung RNGR mit passivem und aktivem Messverfahren
- Kontinuierliche Überwachung des RNGR auch bei abgeschalteter Anlage möglich
- Warnung oder Abschalten bei Erdschluss-Fehler
- Überwachung des Stromes INGR
- Überwachung der Spannung UNGR
- Phasen-Erdschlussanzeige (optional; bis 690 V direkte Ankopplung, sonst über Spannungswandler)
- Kommunikation Ethernet
- Web-Server
- Sprachauswahl (Deutsch, Englisch GB und US, Spanisch, Französisch)
- Prüftaste (intern, extern) mit/ohne Auslösung
- FFT-Analyse der Messsignale
- Pulser für manuelle Erdschlusssuche
- Relais zur Erkennung eines Erdschlussfehlers und Widerstandsfehlers
- Relais zur Abschaltung der Anlage nach einer einstellbaren Zeit
- Kombinierbar mit RCMS… zur automatisch gesteuerten Abschaltung von Versorgungsabgängen (Feeder)
- Grafische Benutzerschnittstelle
- Integriertes Weitbereichsnetzteil zum Betrieb des NGR-Monitors
- Einsatz bis 5000 m über NN
- Fehler-/Historienspeicher
- Analoge Schnittstelle zur Messwertverarbeitung (0…10 V, 4…20 mA, Parameter auswählbar)
- Absetzbares HMI für Türeinbau
- Passwortschutz
- Auslösung auf RMS, Grundschwingungssignal oder Harmonische
- Erfassung von AC- und DC-Fehlern
LINETRAXX® NGRM750 Variante(n)
| Typ | Versorgungsspannung US / Frequenzbereich Hz | Art.-Nr. |
|---|---|---|
| NGRM750 | AC 24…240 V, 40…70 Hz DC 24…240 V | B94013750 |
| Zubehör FP200-NGRM: Frontabdeckung 144x72 transparent (IP 65)* | B98060005 | |
*Bei Verwendung der „Frontabdeckung 144x72 transparent (IP 65)“ muss der Ausschnitt im Schaltschrank in der Höhe von 66 mm auf 68 mm (+0,7/-0 mm) vergrößert werden.
Die Schutzart IP65 gilt bei Verwendung der Frontabdeckung nur für die Benutzerschnittstelle FP200-NGRM, das Gesamtgerät bleibt bei IP30.
Optionales Zubehör für LINETRAXX® NGRM750
Ankoppelwiderstand CD…
| Typ | Spannung Usys | Art.-Nr. |
|---|---|---|
| CD1000 | 400…690 V | B98039010 |
| CD1000-2 | 400…1000 V | B98039053 |
| CD5000 | 1000…4200 V | B98039011 |
| CD14400 | 4300…14550 V | B98039054 |
| CD25000 | 14551…25000 V | B98039055 |
Messstromwandler
| Typ | Spannung/Strom | Art.-Nr. |
|---|---|---|
| W20 | AC bis 10 A | B98080003 |
| W35 W60 W0-S20 W1-S35 W2-S70 | AC bis 25 A | B98080010 B98080018 B911787 B911731 B911732 |
| CTUB103-CTBC35 | AC/DC bis 10 A | B78120030 |
| CTUB103-CTBC60 CTUB103-CTBC120 | AC/DC bis 25 A | B78120031 B78120032 |
Spannungsversorgung für Messstromwandler CTUB103…
| Typ | max. angeschlossene Wandler | Art.-Nr. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 2 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 7 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 17 | B94053112 |
