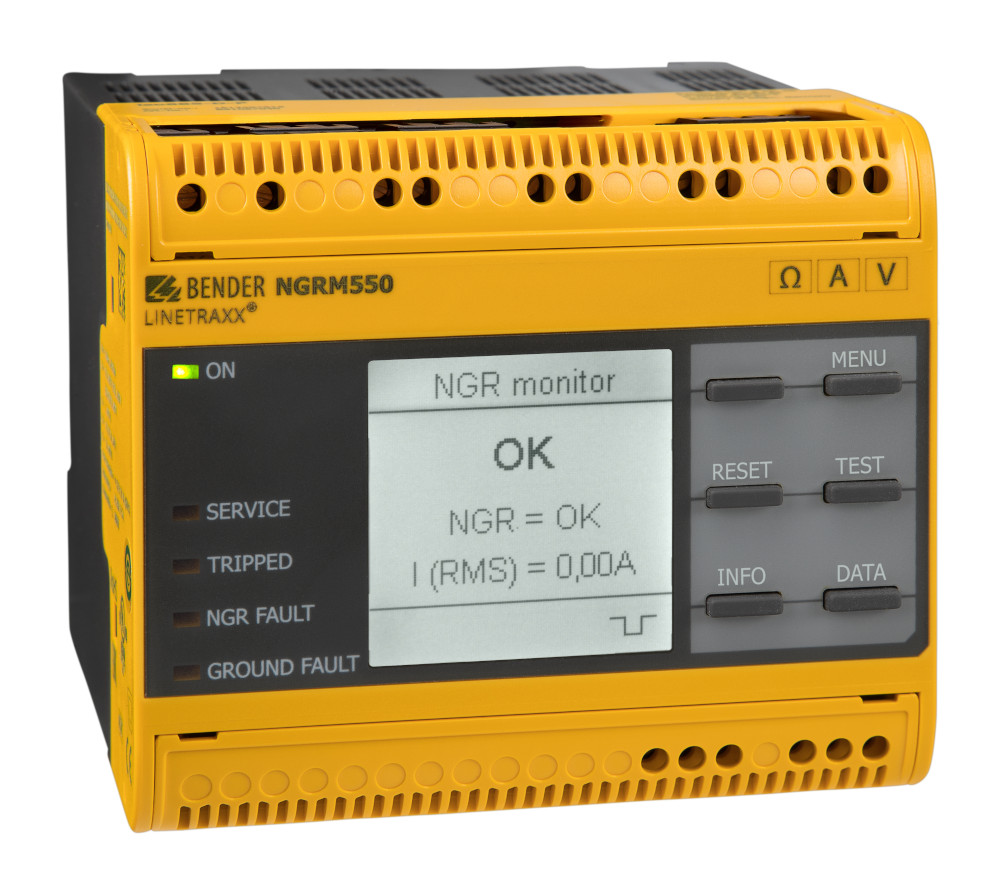

LINETRAXX® NGRM550
Der NGRM550 Neutral Grounding Resistor Monitor erkennt Ausfälle des Erdungswiderstands und Erdungsfehler. Er ist für den Einsatz in niederohmig geerdeten Transformatoren und Generatoren vorgesehen, die in kommerziellen und industriellen Stromversorgungssystemen verwendet werden. In diesen Systemen überwacht der NGRM550:
- den Strom über den Erdungswiderstand (NGR),
- die Spannung zwischen Sternpunkt des Transformators und Erde (Spannungsabfall über den Erdungswiderstand (NGR)),
- den Zustand des Erdungswiderstandes (NGR).
Ein Vorteil für viele Benutzer ist die mehrsprachige Benutzeroberfläche, die das bequeme Ablesen der Werte und die Programmierung in Ihrer Muttersprache ermöglicht.
Es handelt sich um eine ideale Lösung, die sich leicht in bestehende LRG-Anwendungen nachrüsten oder werkseitig in neue LRG-Pakete einbauen lässt. Wenn der Kunde es vorzieht, kann er das Relais einfach über den eingebauten Webserver programmieren. Die NGRM550 können problemlos an ein Überwachungssystem mit Modbus TCP/IP- oder RTU-Kommunikation angeschlossen werden. Die Leistungsfähigkeit reicht bis zu 25 kV und 2.000 A.
Der NGRM550 Neutral Grounding Resistor Monitor erkennt Ausfälle des Erdungswiderstands und Erdungsfehler. Er ist für den Einsatz in niederohmig geerdeten Transformatoren und Generatoren vorgesehen, die in kommerziellen und industriellen Stromversorgungssystemen verwendet werden. In diesen Systemen überwacht der NGRM550:
- den Strom über den Erdungswiderstand (NGR),
- die Spannung zwischen Sternpunkt des Transformators und Erde (Spannungsabfall über den Erdungswiderstand (NGR)),
- den Zustand des Erdungswiderstandes (NGR).
Ein Vorteil für viele Benutzer ist die mehrsprachige Benutzeroberfläche, die das bequeme Ablesen der Werte und die Programmierung in Ihrer Muttersprache ermöglicht.
Es handelt sich um eine ideale Lösung, die sich leicht in bestehende LRG-Anwendungen nachrüsten oder werkseitig in neue LRG-Pakete einbauen lässt. Wenn der Kunde es vorzieht, kann er das Relais einfach über den eingebauten Webserver programmieren. Die NGRM550 können problemlos an ein Überwachungssystem mit Modbus TCP/IP- oder RTU-Kommunikation angeschlossen werden. Die Leistungsfähigkeit reicht bis zu 25 kV und 2.000 A.
Merkmale
- Bestimmung RNGR mit passivem und aktivem Messverfahren
- Kontinuierliche Überwachung des RNGR auch bei abgeschalteter Anlage möglich;
- Warnung oder Abschalten bei Erdschluss-Fehler
- Überwachung des Stromes INGR
- Überwachung der Spannung UNGR
- Kommunikation Ethernet
- Web-Server
- Sprachauswahl (Deutsch, Englisch GB und US, Spanisch, Französisch)
- Prüftaste (intern, extern) mit/ohne Auslösung
- FFT-Analyse der Messsignale
- Pulser für manuelle Erdschlusssuche
- Relais zur Erkennung eines Erdschlussfehlers und Widerstandsfehlers
- Relais zur Abschaltung der Anlage nach einer einstellbaren Zeit
- Kombinierbar mit RCMS… zur automatisch gesteuerten Abschaltung von Versorgungsabgängen (Feeder)
- Grafische Benutzerschnittstelle
- Integriertes Weitbereichsnetzteil zum Betrieb des NGR-Monitors
- Einsatz bis 2000 m über NN
- Fehler-/Historienspeicher
- Analoge Schnittstelle zur Messwertverarbeitung (0…10 V, 4…20 mA, Parameter auswählbar)
- Passwortschutz
- Auslösung auf RMS, Grundschwingungssignal oder Harmonische
- Erfassung von AC- und DC-Fehlern
LINETRAXX® NGRM550 Variante(n)
| Typ | Versorgungsspannung US / Frequenzbereich Hz | Art.-Nr. |
|---|---|---|
| NGRM550 | AC 48…240 V, 40…70 Hz DC 48…240 V | B94013550 |
Optionales Zubehör für LINETRAXX® NGRM550
Ankoppelwiderstand CD…
| Typ | Spannung Usys | Art.-Nr. |
|---|---|---|
| CD1000 | 400…690 V | B98039010 |
| CD1000-2 | 400…1000 V | B98039053 |
| CD5000 | 1000…4200 V | B98039011 |
| CD14400 | 4300…14550 V | B98039054 |
| CD25000 | 14551…25000 V | B98039055 |
Messstromwandler
| Typ | Spannung/Strom | Art.-Nr. |
|---|---|---|
| CTAC35 CTAC60 CTAS50 CTAS80 CTAS120 | AC bis 30 A | B98110007 B98110017 B98110009 B98110010 B98110011 |
| CTUB103-CTBC35 | AC/DC bis 10 A | B78120030 |
| CTUB103-CTBC60 CTUB103-CTBC120 | AC/DC bis 25 A | B78120031 B78120032 |
| CTB31…CTB51 Serie | AC > 30…1000 A | B980860xx |
Spannungsversorgung für Messstromwandler CTUB103…
| Typ | max. angeschlossene Wandler | Art.-Nr. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 2 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 7 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 17 | B94053112 |
Downloads für LINETRAXX® NGRM550
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| Flyer | NGR Product Comparison | 630.6 KB | EN | 2022/07/18 16:05:0218.07.2022 16:05:02 | |
| Handbücher | NGRM…-Modbus | 453.9 KB | DE | 2022/06/09 10:45:4109.06.2022 10:45:41 | D00292 |
| Handbücher | NGRM…-Modbus | 443.2 KB | EN | 2022/06/09 10:47:4409.06.2022 10:47:44 | D00292 |
| Handbücher | NGRM…-Modbus | 463.4 KB | ES | 2022/06/09 10:49:2509.06.2022 10:49:25 | D00292 |
| Datenblätter | NGRM500/NGRM550 | 1.2 MB | DE | 2023/06/20 07:10:3020.06.2023 07:10:30 | D00373 |
| Datenblätter | NGRM500/NGRM550 | 1.2 MB | FR | 2023/06/20 07:10:5220.06.2023 07:10:52 | D00373 |
| Datenblätter | NGRM500/NGRM550 | 1.2 MB | EN | 2023/06/20 07:10:4320.06.2023 07:10:43 | D00373 |
| Kurzanleitungen | NGRM500/NGRM550 | 1.2 MB | DE | 2022/12/02 11:08:2702.12.2022 11:08:27 | D00373 |
| Kurzanleitungen | NGRM500/NGRM550 | 1.5 MB | EN | 2022/12/02 11:08:2802.12.2022 11:08:28 | D00373 |
| Handbücher | NGRM500/NGRM550 | 5.5 MB | DE | 2022/12/02 11:07:2702.12.2022 11:07:27 | D00373 |
| Handbücher | NGRM500/NGRM550 | 5.4 MB | EN | 2022/12/02 11:07:5302.12.2022 11:07:53 | D00373 |
| Technische Informationen | NGR Checklist (US) | 245.3 KB | EN | 2022/11/07 16:39:0207.11.2022 16:39:02 | |
| Flyer | NGRM550 & NGRM750 | 630.6 KB | EN | 2022/05/25 06:07:5225.05.2022 06:07:52 | |
| Flyer | NGRM550 & NGRM750 | 597.5 KB | ES | 2022/05/25 06:07:5825.05.2022 06:07:58 |
