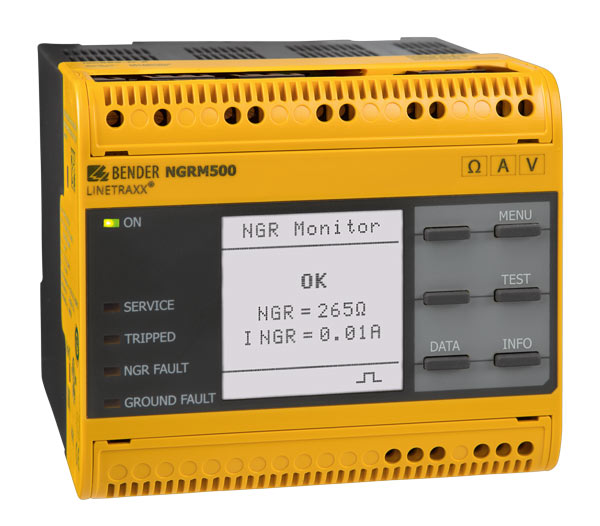

LINETRAXX® NGRM500

Der NGRM500 ist ausschließlich für den Einsatz in hochohmig geerdeten Systemen bestimmt. In diesen Systemen überwacht der NGRM500:

  • den Strom über den Erdungswiderstand (NGR),
  • die Spannung zwischen Sternpunkt des Transformators und Erde (Spannungsabfall über den Erdungswiderstand (NGR)),
  • den Zustand des Erdungswiderstandes (NGR).

Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen.

LINETRAXX® NGRM500

Der NGRM500 ist ausschließlich für den Einsatz in hochohmig geerdeten Systemen bestimmt. In diesen Systemen überwacht der NGRM500:

  • den Strom über den Erdungswiderstand (NGR),
  • die Spannung zwischen Sternpunkt des Transformators und Erde (Spannungsabfall über den Erdungswiderstand (NGR)),
  • den Zustand des Erdungswiderstandes (NGR).

Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen.

Merkmale

  • Bestimmung RNGR mit passivem und aktivem Messverfahren
  • Kontinuierliche Überwachung des RNGR auch bei abgeschalteter Anlage möglich;
  • Warnung oder Abschalten bei Erdschluss-Fehler
  • Überwachung des Stromes INGR
  • Überwachung der Spannung UNGR
  • Kommunikation Ethernet
  • Web-Server
  • Sprachauswahl (Deutsch, Englisch GB und US, Spanisch, Französisch)
  • Prüftaste (intern, extern) mit/ohne Auslösung
  • FFT-Analyse der Messsignale
  • Pulser für manuelle Erdschlusssuche
  • Relais zur Erkennung eines Erdschlussfehlers und Widerstandsfehlers
  • Relais zur Abschaltung der Anlage nach einer einstellbaren Zeit
  • Kombinierbar mit RCMS… zur automatisch gesteuerten Abschaltung von Versorgungsabgängen (Feeder)
  • Grafische Benutzerschnittstelle
  • Integriertes Weitbereichsnetzteil zum Betrieb des NGR-Monitors
  • Einsatz bis 2000 m über NN
  • Fehler-/Historienspeicher
  • Analoge Schnittstelle zur Messwertverarbeitung (0…10 V, 4…20 mA, Parameter auswählbar)
  • Passwortschutz
  • Auslösung auf RMS, Grundschwingungssignal oder Harmonische
  • Erfassung von AC- und DC-Fehlern

LINETRAXX® NGRM500 Variante(n)

TypVersorgungsspannung US / Frequenzbereich HzArt.-Nr.
NGRM500AC 48…240 V, 40…70 Hz
DC 48…240 V		B94013500

Optionales Zubehör für LINETRAXX® NGRM500

Ankoppelwiderstand CD…

TypSpannung UsysArt.-Nr.
CD1000400…690 VB98039010
CD1000-2400…1000 VB98039053
CD50001000…4200 VB98039011
CD144004300…14550 VB98039054
CD2500014551…25000 VB98039055

Messstromwandler

TypSpannung/StromArt.-Nr.
W20AC bis 10 AB98080003
W35
W60
W0-S20
W1-S35
W2-S70		AC bis 25 AB98080010
B98080018
B911787
B911731
B911732
CTUB103-CTBC35AC/DC bis 10 AB78120030
CTUB103-CTBC60
CTUB103-CTBC120		AC/DC bis 25 AB78120031
B78120032

Spannungsversorgung für Messstromwandler CTUB103…

Typmax. angeschlossene WandlerArt.-Nr.
STEP-PS/1 AC/24 DC/0.52B94053110
STEP-PS/1 AC/24 DC/1.757B94053111
STEP-PS/1 AC/24 DC/4.217B94053112

Downloads für LINETRAXX® NGRM500

TypNameGrößeSpracheZeitstempelD-/B-Nummer
CE-Konformitätserklärungen NGRM 83.0 KB 2022/08/12 06:17:2512.08.2022 06:17:25
Handbücher NGRM…-Modbus 453.9 KB DE2022/06/09 10:45:4109.06.2022 10:45:41D00292
Handbücher NGRM…-Modbus 443.2 KB EN2022/06/09 10:47:4409.06.2022 10:47:44D00292
Technische Informationen How to Size an NGR (US) 424.0 KB EN2019/05/13 10:31:3513.05.2019 10:31:35
Datenblätter NGRM500/NGRM550 1.2 MB DE2023/03/16 11:55:3216.03.2023 11:55:32D00373
Kurzanleitungen NGRM500/NGRM550 1.2 MB DE2022/12/02 11:08:2702.12.2022 11:08:27D00373
Kurzanleitungen NGRM500/NGRM550 1.5 MB EN2022/12/02 11:08:2802.12.2022 11:08:28D00373
Handbücher NGRM500/NGRM550 5.5 MB DE2022/12/02 11:07:2702.12.2022 11:07:27D00373
Handbücher NGRM500/NGRM550 5.4 MB EN2022/12/02 11:07:5302.12.2022 11:07:53D00373
Datenblätter NGRM500/NGRM550 1.2 MB FR2023/03/16 11:57:4116.03.2023 11:57:41D00373
Technische Informationen NGRM500 Guideform Specification (US) 141.3 KB EN2020/04/30 18:55:2730.04.2020 18:55:27
Technische Informationen NGRM500 Guideform Specifications 158.7 KB ES2020/05/22 13:33:1222.05.2020 13:33:12
Handbücher NGRM…-Modbus 463.4 KB ES2022/06/09 10:49:2509.06.2022 10:49:25D00292
Technische Informationen NGR Checklist (US) 245.3 KB EN2022/11/07 16:39:0207.11.2022 16:39:02
Technische Informationen Guideline on NGR/Safety Ground Monitoring 234.7 KB EN2019/09/20 13:52:3320.09.2019 13:52:33
Technische Informationen NGRM500 Retrofit Guide (US) 1.3 MB EN2021/02/10 20:59:2210.02.2021 20:59:22
Technische Informationen How to size an NGR (ES) 426.7 KB ES2021/05/26 11:31:0926.05.2021 11:31:09
Technische Informationen Guideline on NGRM Relay Testing 522.3 KB EN2021/10/26 18:41:5226.10.2021 18:41:52
Produktbroschüren HRG & LRG Systems (US) 5.2 MB EN2020/03/05 21:02:3305.03.2020 21:02:33
Flyer Neutral Grounding Resistor Monitors (US) 343.7 KB EN2020/03/23 17:32:0023.03.2020 17:32:00
Produktbroschüren Mining 11.7 MB ES2020/05/22 14:37:3122.05.2020 14:37:31
Datenblätter NGRM500/NGRM550 1.2 MB EN2023/03/16 11:56:2516.03.2023 11:56:25D00373
Flyer NGRM550 & NGRM750 630.6 KB EN2022/05/25 06:07:5225.05.2022 06:07:52
