LINETRAXX® RCMB330

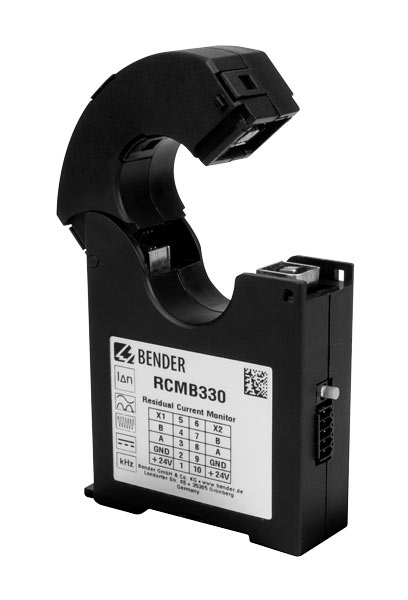

Allstromsensitives Differenzstrom-Überwachungsmodul mit integriertem teilbaren Messstromwandler
Die Differenzstrom-Überwachungsmodule RCMB330 sind zur Messung von Gleich- und Wechselfehlerströmen in geerdeten Systemen (TN- und TT-Systemen) vorgesehen. Die Module sind dabei in der Lage, Differenzströme IΔ = 10…500 mA in einem Frequenzbereich von DC…100 kHz zu messen.
Durch zwei getrennt einstellbare Ansprechwerte kann zwischen Vorwarnung und Hauptalarm unterschieden werden.
Die Module verfügen über eine RS-485-Schnittstelle mit Modbus RTU, über die Mess- und Alarmwerte übertragen werden. Über diese Schnittstelle ist außerdem eine Parametrierung möglich.
Allstromsensitives Differenzstrom-Überwachungsmodul mit integriertem teilbaren Messstromwandler
Die Differenzstrom-Überwachungsmodule RCMB330 sind zur Messung von Gleich- und Wechselfehlerströmen in geerdeten Systemen (TN- und TT-Systemen) vorgesehen. Die Module sind dabei in der Lage, Differenzströme IΔ = 10…500 mA in einem Frequenzbereich von DC…100 kHz zu messen.
Durch zwei getrennt einstellbare Ansprechwerte kann zwischen Vorwarnung und Hauptalarm unterschieden werden.
Die Module verfügen über eine RS-485-Schnittstelle mit Modbus RTU, über die Mess- und Alarmwerte übertragen werden. Über diese Schnittstelle ist außerdem eine Parametrierung möglich.
Merkmale
- Permanente Differenzstromüberwachung im Sinne der DGUV Vorschrift 3
- Einfache Installation auf Hutschiene oder Schraubbefestigung
- RS-485-Schnittstelle mit Modbus RTU (Messwerte auslesen/Parametrierung)
- Frequenzbereich DC…100 kHz
- Mehrfarb-LED für Betrieb und Zustandsmeldungen
- Digital einstellbare Filter für die allstromsensitive Messwerterfassung (Tiefpässe, Typ B nach IEC 60755, Typ B+ nach VDE 0664-400)
- Getrennte Auswertung der AC- und DC-Komponente sowie des Effektivwerts (RMS) des Differenzstromes möglich
- Installation ohne mechanische Trennung der Primärleiter
- Erweiterung bzw. Änderung von Funktionalitäten durch Softwareupdate über Modbus
- Laststromunempfindlich durch magnetischen Vollschirm
- Versorgungsspannung DC 24 V
LINETRAXX® RCMB330 Variante(n)
| Typ | Versorgungsspannung US | Variante | Art.-Nr. |
|---|---|---|---|
| RCMB330 | DC 24 V (19,2…28,8 V) | Modbus RTU | B74043160 |
Optionales Zubehör für LINETRAXX® RCMB330
| Beschreibung | Art.-Nr. |
|---|---|
| RS-485-USB Schnittstellenumsetzer | B95012045 |
Spannungsversorgung
| Typ | Max. angeschlossene Wandler | Art.-Nr. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
Downloads für LINETRAXX® RCMB330
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE-Konformitätserklärungen | RCMB33x | 86.7 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Kurzanleitungen | RCMB330 | 1.1 MB | DE | 2020/11/06 14:39:1606.11.2020 14:39:16 | D00389 |
| Kurzanleitungen | RCMB330 | 1.1 MB | EN | 2020/11/06 14:39:1606.11.2020 14:39:16 | D00389 |
| Handbücher | RCMB330 | 1.8 MB | DE | 2020/12/11 10:43:0211.12.2020 10:43:02 | D00389 |
| Handbücher | RCMB330 | 1.7 MB | EN | 2020/12/11 10:21:4611.12.2020 10:21:46 | D00389 |
| Datenblätter | RCMB330 | 416.2 KB | DE | 2021/01/04 09:17:0004.01.2021 09:17:00 | D00389 |
| Datenblätter | RCMB330 | 381.7 KB | EN | 2021/01/04 09:24:1904.01.2021 09:24:19 | D00389 |
