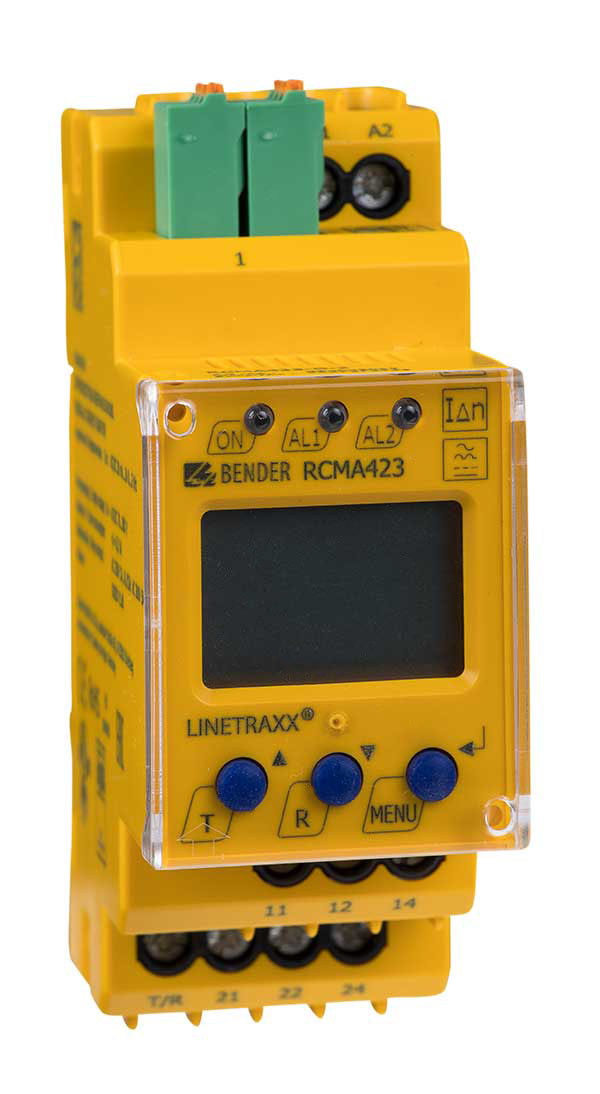

LINETRAXX® RCMA423

  • Allstromsensitive Messwerterfassung Typ B
  • Einstellbare Ansprechwerte
  • Für Personen-, Brand- und Anlagenschutz

Das allstromsensitive Differenzstrom-Überwachungsgerät RCMA423 wird zur Überwachung von geerdeten Systemen (TN- und TT-Systemen) eingesetzt, in denen Gleichfehlerströme oder Differenzströme auftreten können, deren Betrag dauernd größer Null ist. Dies sind insbesondere Verbraucher mit Sechspuls-Brückengleichrichtern oder Zweipuls-Brückengleichrichtern mit Glättung, z. B. Umrichter, Ladegeräte, Baumaschinen mit frequenzgeregelten Antrieben. Ströme in Einzelleitern können mit dem RCMA423 ebenfalls überwacht werden.

Durch die Vorwarnstufe (50…100 % vom eingestellten Ansprechwert IΔn2) kann zwischen Vorwarnung und Alarm unterschieden werden. Da die Messwerterfassung über Messstromwandler erfolgt, ist das Gerät nahezu unabhängig von der Nennspannung und Strom der Anlage.

Fragen? Kontaktieren Sie uns!

LINETRAXX® RCMA423
LINETRAXX® RCMA423
  • Allstromsensitive Messwerterfassung Typ B
  • Einstellbare Ansprechwerte
  • Für Personen-, Brand- und Anlagenschutz

Das allstromsensitive Differenzstrom-Überwachungsgerät RCMA423 wird zur Überwachung von geerdeten Systemen (TN- und TT-Systemen) eingesetzt, in denen Gleichfehlerströme oder Differenzströme auftreten können, deren Betrag dauernd größer Null ist. Dies sind insbesondere Verbraucher mit Sechspuls-Brückengleichrichtern oder Zweipuls-Brückengleichrichtern mit Glättung, z. B. Umrichter, Ladegeräte, Baumaschinen mit frequenzgeregelten Antrieben. Ströme in Einzelleitern können mit dem RCMA423 ebenfalls überwacht werden.

Durch die Vorwarnstufe (50…100 % vom eingestellten Ansprechwert IΔn2) kann zwischen Vorwarnung und Alarm unterschieden werden. Da die Messwerterfassung über Messstromwandler erfolgt, ist das Gerät nahezu unabhängig von der Nennspannung und Strom der Anlage.

Fragen? Kontaktieren Sie uns!

Merkmale

  • Allstromsensitives Differenzstrom-Überwachungsgerät Typ B nach DIN EN 62020 und IEC/TR 60755
  • Effektivwertmessung (AC + DC)
  • Zwei getrennt einstellbare Ansprechwerte 30 mA…3 A
  • Frequenzbereich 0…2000 Hz
  • Anlauf-, Ansprech-, Rückfallverzögerung einstellbar
  • Digitale Messwertanzeige über LC-Display
  • Messwertspeicher für Auslösewert
  • Anschlussüberwachung Messstromwandler
  • Melde-LEDs für Betrieb, Alarm 1, Alarm 2
  • Test-/Reset-Taste intern/extern
  • Zwei getrennte Alarmrelais mit je 1 Wechsler
  • Arbeits-/Ruhestrom und Fehlerspeicherung wählbar
  • Permanente Selbstüberwachung
  • Multifunktionales LC-Display
  • Passwortschutz für Geräteeinstellungen
  • Plombierbare Klarsichtabdeckung
  • Federklemme (pro Anschluss zwei Klemmen)
  • 2-Modul-Gehäuse (36 mm)

Anwendungen

  • Allstromsensitive Differenzstromüberwachung in geerdeten 2-, 3- oder 4-Leitersystemen (TN- und TT-Systeme)
  • Überwachung von geregelten Antrieben, USV-Anlagen, Baumaschinen, Druckereimaschinen, Batterieanlagen, Laboreinrichtungen, Holzbearbeitungsmaschinen, MF-Schweißanlagen, Möbelindustrie, medizinische Anlagen usw.
  • Allstromsensitive Stromüberwachung von im Normalfall stromlosen Einzelleitern (z. B. N-Leiter)

LINETRAXX® RCMA423 Variante(n)

TypAnsprechbereich IΔnFrequenzbereichVersorgungsspannung US*Art.-Nr.**
RCMA423-D-130 mA…3 A0…2000 HzDC 9,6…94 V /
AC 16…72 V, 42…460 Hz		B74043023
B94043023
RCMA423-D-230 mA…3 A0…2000 HzDC 70…300 V /
AC 70…300 V, 42…460 Hz		B74043025
B94043025

* Absolutwerte
**(B7… = Federklemme / B9… = Schraubklemme)

Optionales Zubehör für LINETRAXX® RCMA423

Messstromwandler

TypInnendurchmesser (mm)Art.-Nr.
CTUB101-CTBC20ø 20B78120010
CTUB101-CTBC20Pø 20B78120020
CTUB101-CTBC35ø 35B78120012
CTUB101-CTBC35Pø 35B78120022
CTUB101-CTBC60ø 60B78120014
CTUB101-CTBC60Pø 60B78120024
CTUB101-CTBC120ø 120B78120016
CTUB101-CTBC120Pø 120B78120026
CTUB101-CTBC210ø 210B78120018
CTUB101-CTBC210Pø 210B78120028

Verbindungskabel Messstromwandler – RCMA423-D

TypLänge/mArt.-Nr.
CTX-1001B98110080
CTX-2502,5B98110081
CTX-5005B98110082
CTX-100010B98110083

Zubehör

TypArt.-Nr.
Montageclip für Schraubmontage (je Gerät 1 Stck. erforderlich)B98060008
Einbaurahmen XM420B990994
