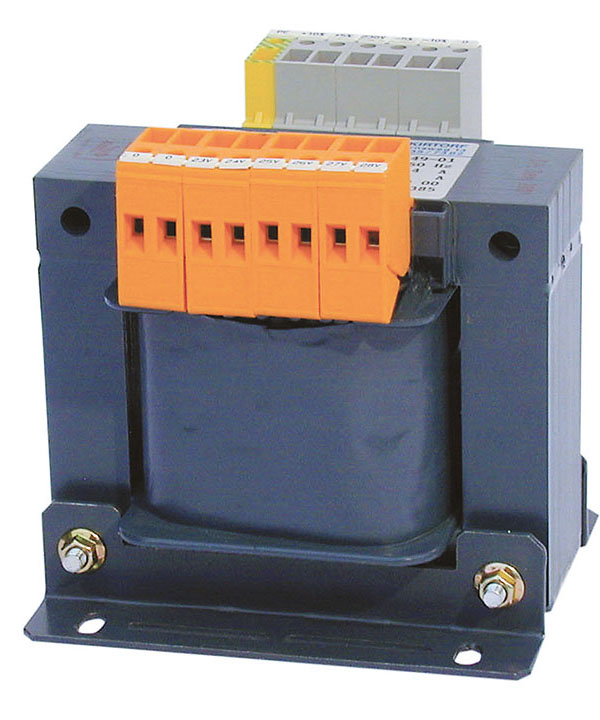

OP-Leuchten-Transformatoren ESL0107

OP-Leuchten-Transformatoren ESL0107

Die Transformatoren der Baureihe ESL0107 haben eine verstärkte Isolierung und entsprechen den Forderungen nach DIN EN 61558-2-6 (VDE 0570-2-6), IEC 61558-2-6. Sie verfügen über Abgriffe zur feinstufigen Spannungsanpassung auf der Primär- und Sekundär­seite und erfüllen damit die Anforderungen an die Stromversorgung von OP-Leuchten in Räumen der Gruppe 2. Die Wicklungen sind galvanisch getrennt.

Zur Reduzierung von elektrischen Störungen befindet sich zwischen den Wicklungen eine statische Abschirmung mit herausgeführtem, isoliertem Anschluss. Sie darf an den Potential­ausgleich angeschlossen werden.

Die Befestigungswinkel sind konstruktiv vom Trafokern isoliert. Dies gewährleistet die nach Norm geforderte isolierte Aufstellung. Ein Korrosionsschutz wird durch eine komplette Harz­imprägnierung gewährleistet. Die Transformatoren sind für die Anwendung in trockenen Räumen vorgesehen.

  • OP-Leuchten-Transformator
  • Spannungsanpassung auf Primär- und Sekundärseite
  • Schirmwicklung
  • Isolierte Befestigungswinkel
  • Verstärkte Isolierung

Merkmale

  • Herausgeführte Schirmwicklung
  • Isolierte Befestigungswinkel
  • Schutzart IP 00 (Bauart offen)
  • Verstärkte Isolierung
  • Klassifikation der Isolierung ta 40/E
  • Anschlüsse: Schraubklemmen
  • Schaltgruppe: IiO

Anwendungen

Downloads für OP-Leuchten-Transformatoren ESL0107

TypNameGrößeSpracheZeitstempelD-/B-Nummer
Datenblätter ESL0107 348.1 KB DE13.05.2019 10:31:34D00110
Datenblätter ESL0107 352.4 KB EN13.05.2019 10:31:35D00110
Datenblätter ESL0107 507.9 KB ES13.05.2019 10:31:37D00110

Optionales Zubehör für OP-Leuchten-Transformatoren ESL0107

OP-Leuchten-Transformatoren ESL0107 Varianten

TypArt.-Nr.
ESL0107/120B924632
ESL0107/160B924633
ESL0107/280B924634
ESL0107/400B924637
ESL0107/630B924638
ESL0107/1000B924639
