7204/7220/9604/9620
- Anzeige von Messwerten aus Isolationsüberwachungsgeräten
- Ausführung S für erhöhte Schock- und Rüttelfestigkeit
- Eingangsstrom 0…400 µA (7204/9604) / 0…20 mA (7220/9620)

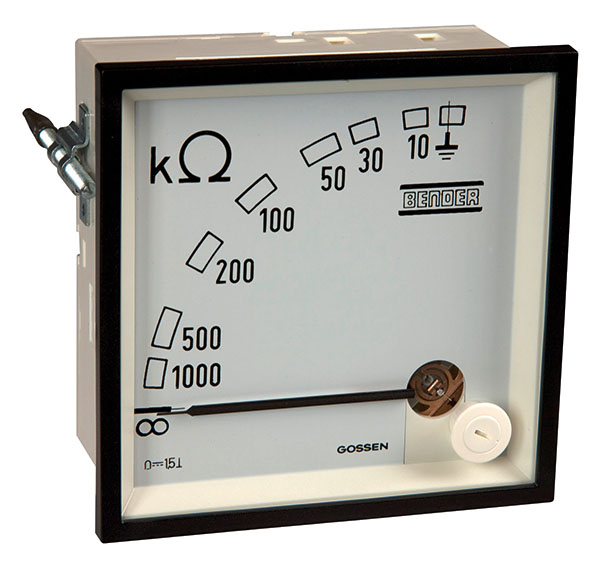

Die analogen Messinstrumente der Serie 96…/72… werden zur Anzeige von Messwerten aus Bender-Geräten mit entsprechendem Ausgang eingesetzt.
- Anzeige von Messwerten aus Isolationsüberwachungsgeräten
- Ausführung S für erhöhte Schock- und Rüttelfestigkeit
- Eingangsstrom 0…400 µA (7204/9604) / 0…20 mA (7220/9620)
Die analogen Messinstrumente der Serie 96…/72… werden zur Anzeige von Messwerten aus Bender-Geräten mit entsprechendem Ausgang eingesetzt.
Merkmale
- Abmessungen: 72 x 72 mm (7204/7220) oder 96 x 96 mm (9604/9620)
- Ausführung S für erhöhte Schock- und Rüttelfestigkeit
- Skalenfarbe weiß, Aufdruck schwarz
7204/7220/9604/9620 Variante(n)
| Typ | Eingangsstrom | Abmessungen | Mögliche ISOMETER® | Art.-Nr. |
|---|---|---|---|---|
| 7204-1421 | 0…400 µA | 72 x 72 mm | iso685-Serie | B986763 |
| 9604-1421 | 0…400 µA | 96 x 96 mm | iso685-Serie | B986764 |
| 7204S-1421 | 0…400 µA | 72 x 72 mm | iso685-Serie | B986804 |
| 9604S-1421 | 0…400 µA | 96 x 96 mm | iso685-Serie | B986784 |
| 9620-1421 | 0…20 mA | 96 x 96 mm | iso685-Serie | B986841 |
| 9620S-1421 | 0…20 mA | 96 x 96 mm | iso685-Serie | B986842 |
| 9604-1621 | 0…400 µA | 96 x 96 mm | iso685-Serie | B986782 |
| 7220-1421 | 0…20 mA | 72 x 72 mm | iso685-Serie | B986844 |
| 7220S-1421 | 0…20 mA | 72 x 72 mm | iso685-Serie | B986848 |
Downloads für 7204/7220/9604/9620
| Name | Typ | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| Analoganzeiger | CE-Konformitätserklärungen | 84.2 KB | 2022/08/1212.08.2022 | ||
| Messinstrumente 7204/7220/9604/9620 | Datenblätter | 279.9 KB | DE | 2019/05/1313.05.2019 | |
| Measuring instruments 7204/7220/9604/9620 | Datenblätter | 215.9 KB | EN | 2019/05/1313.05.2019 | |
| Instrumentos de medida 9604/7204/7220/9620 | Datenblätter | 209.4 KB | ES | 2019/05/1313.05.2019 | D00092 |
