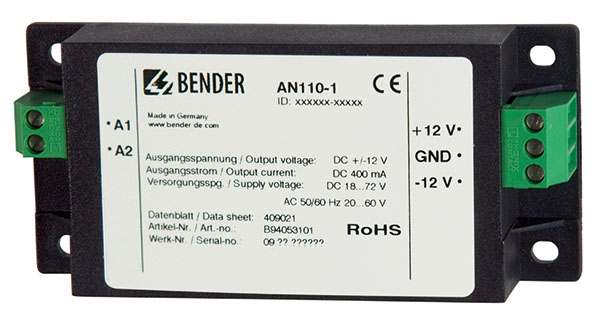

Le bloc d´alimentation AN110 est utilisé pour alimenter les tores de détection de la gamme W...AB. Les tores doivent être alimentés en tension d´alimentation symétrique de DC ± 12 V au moyen d´un câble de raccordement préfabriqué de la gamme WXS....
Le bloc d´alimentation permet d´alimenter un maximum de 6 tores de détection de la gamme W...AB.
Le bloc d´alimentation AN110 est utilisé pour alimenter les tores de détection de la gamme W...AB. Les tores doivent être alimentés en tension d´alimentation symétrique de DC ± 12 V au moyen d´un câble de raccordement préfabriqué de la gamme WXS....
Le bloc d´alimentation permet d´alimenter un maximum de 6 tores de détection de la gamme W...AB.
Type | Tension d´alimentation US* | Tension de sortie | Réf. |
---|---|---|---|
AN110-1 | AC 20…60 V/DC 18…72 V | ± 12 V | B94053101 |
AN110-2 | AC 90…264 V/DC 100…353 V | ± 12 V | B94053102 |
* Valeurs absolues
Câble de raccordement pour tores de détection de la gamme W…AB
Type | Longueur | Réf. |
---|---|---|
WXS-100 | 1 m | B98080506 |
WXS-250 | 2,5 m | B98080507 |
WXS-500 | 5 m | B98080508 |
WXS-1000 | 10 m | B98080509 |
Type | Nom | Taille | Langue | Horodatage | D-/B-Numéro |
---|---|---|---|---|---|
Déclarations de conformité CE | AN110 | 84.1 Ko | 2022/08/12 06:17:2312.08.2022 06:17:23 | ||
Manuels | AN110 | 245.5 Ko | DE | 2019/05/13 10:31:3013.05.2019 10:31:30 | D00097 |
Manuels | AN110 | 245.5 Ko | EN | 2019/05/13 10:31:3013.05.2019 10:31:30 | D00097 |
Notices | AN110 | 264.8 Ko | DE | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00097 |
Notices | AN110 | 221.5 Ko | EN | 2019/05/13 10:31:3513.05.2019 10:31:35 | D00097 |
Notices | AN110 | 226.4 Ko | ES | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00097 |
