TN-S-/TT-System

Comment fonctionne la surveillance à courant différentiel résiduel ?

La différence entre RCM et RCD:

Les RCM (Residual Current Monitor, contrôleurs d´isolement à courant différentiel résiduel) surveillent les courants différentiels résiduels dans les installations électriques, affichent la valeur actuelle et signalent tout dépassement des valeurs de seuil.

Ils peuvent être utilisés au choix pour activer une alarme et/ou une commutation. Ils sont conformes à la norme DIN EN 62020 (VDE 0663) „Petit appareillage électrique – Contrôleurs d’isolement à courant différentiel résiduel pour usages domestiques et analogues (RCM) (CEI 62020)“.

En revanche, les DDR (Residual Current Protective Device, dispositifs à courant différentiel résiduel) servent à protéger les installations électriques conformément à la série de normes DIN VDE 0100 ou CEI 60364, par ex. dans les salles de bains. Les DDR provoquent toujours une coupure.

Comment fonctionne un RCM?

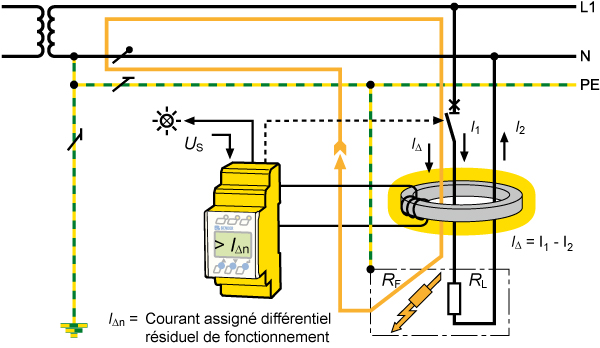

Tous les conducteurs du départ devant être surveillé (à l'exception du conducteur PE) passent par un transformateur de courant. Dans un réseau dépourvu de défaut, la somme de tous les courants est égale à zéro, de sorte qu'aucune tension n'est induite dans le transformateur. Si un courant de défaut (IΔ) s'écoule via le PE ou d'autres voies, la différence d'intensité dans le transformateur produit un courant qui est détecté par le RCM. Ce procédé de mesure est appliqué pour les RCM pour les courants alternatifs purs ou pour les courants de défaut continus pulsés (type A selon CEI 60755).

Pour les RCMA, RCMB de type B sensibles tous courants, des transformateurs de courant spéciaux et un procédé de mesure particulier sont utilisés afin de pouvoir détecter des courants continus et alternatifs de fréquences différentes.

Les différences – RCM, RCMA, RCMB, RCMS

Les RCM se différencient par le type, la fréquence et la forme d'onde des courants qu'ils peuvent détecter :

Série RCM: Contrôleurs d'isolement à courant différentiel résiduel de type A selon la norme CEI 60755 pour la surveillance de courants alternatifs (42…2000 Hz) et de courants de défaut continus pulsés.

Série RCMA, RCMB: Contrôleurs d'isolement à courant différentiel résiduel de type B selon la norme CEI 60755 pour la surveillance de courants alternatifs, de courants de défaut continus pulsés et lisses (0…2000 Hz).

Série RCMS: Système à plusieurs canaux de surveillance à courant différentiel résiduel de type A et B selon la norme CEI 60755 pour la surveillance de courants alternatifs, de courants de défaut continus pulsés et lisses (0 (42)…2000 Hz).
