La protection préventive contre les incendies dans les bâtiments

Gerade im anlagentechnischen Bereich sind Fehlerströme in der Gebäudeinstallation, in technischen Anlagen oder in den Maschinen selbst, die häufigste Ursache für Brände.

Comment cela se fait-il?

Des isolations défectueuses, causées par un endommagement mécanique des câbles de raccordement des appareils ou par une isolation des appareils et des luminaires devenue friable en raison d'une exposition constante à la chaleur, provoquent des défauts d'isolement qui font partie des causes d'incendies les plus courantes. De même, une résistance d'isolement trop faible, due à l'humidité et à la saleté présente un risque d'incendie accru. Les conséquences des défauts d'isolement sont graves. Ils ne signifient pas seulement un risque accru d'incendie faisant peser un danger majeur sur l'homme, l'environnement et les biens matériels. Des arrêts d'installations coûteux, des pertes de données et des dysfonctionnements des équipements informatiques ou de communication ainsi que des interventions de maintenance imprévues et onéreuses sont imputables à des défauts d'isolement.

Que faut-il faire?

La protection préventive contre les incendies est devenue un thème central de la sécurité de l'entreprise car des interruptions d’exploitation et des dommages matériels dûs à des incendies sont de nature à mettre en péril l'existence des entreprises. Aucune entreprise ne peut prendre ce risque. C'est pourquoi tous les responsables de la sécurité électrique doivent poser des exigences très élevées en termes de protection préventive contre les incendies.

Pour combattre efficacement les risques d'incendie dans l'installation électrique, la surveillance permanente des courants différentiels résiduels de toutes les (parties d') installations et des appareils est une arme de choix. En plus des dispositifs de protection existants, des contrôleurs ou des systèmes d'isolement à courant différentiel résiduel doivent être installés.

La norme DIN VDE 0100-530 (VDE 0100-530):2018-06 „Installations électriques à basse tension – Partie 530: Choix et mise en oeuvre des matériels électriques – Appareillage“ prévoit à cet égard

1. Au paragraphe „532 Dispositifs de protection contre les risques d'incendie“ : „Si, dans certaines applications, il n'est pas possible, pour des raisons techniques, de mettre en oeuvre un dispositif de protection à courant différentiel-résiduel (DDR) selon 531.3.4.1, par exemple parce que le courant de fonctionnement du circuit électrique à protéger est supérieur au courant assigné le plus élevé du dispositifs de protection à courant différentiel-résiduel (DDR), il est recommandé d'appliquer une des mesures suivantes : .. Utilisation de contrôleurs d'isolement à courant différentiel résiduel (RCM) selon la norme DIN EN 62020 (VDE 0663) associés à des disjoncteurs, si leur tension d´alimentation est indépendante du système d'alimentation.“
2. Au paragraphe „532.3 Contrôleurs d´isolement à courant différentiel résiduel (RCM) pour la protection contre le risque d'incendie dans les réseaux IT“ : „Dans les réseaux IT, les contrôleurs d'isolement à courant différentiel résiduel (RCM) peuvent être utilisés en alternative aux dispositifs de protection à courant différentiel-résiduel (DDR), à condition que la zone soit surveillée par des personnes formées en électrotechnique ou par des personnes qualifiées. Les contrôleurs d’isolement à courant différentiel résiduel (RCM) doivent satisfaire aux exigences de la norme DIN EN 62020 (VDE 0663) et être utilisés en association avec un appareil de commutation approprié au sectionnement. Les contrôleurs d’isolement à courant différentiel résiduel (RCM) doivent être montés au début du circuit terminal. Le courant différentiel résiduel de fonctionnement ne doit pas dépasser 300 mA.
 3. Au paragraphe „532.4 Les contrôleurs d'isolement médicaux (IMDs) pour la protection contre le risque d'incendie dans les réseaux IT, “ L'utilisation de contrôleurs permanents d´isolement selon DIN EN 61557-8 et l'utilisation de dispositifs de localisation de défaut d'isolement selon DIN EN 61557-9 sont recommandées. Des RCM avec un courant différentiel résiduel de fonctionnement de 300mA sont exigés dans la norme DIN VDE 0100-482 pour des sites présentant des risques d'incendie.

La surveillance permanente du courant différentiel-résiduel par la technique RCM de Bender signifie:

  • La détection des dangers potentiels d'incendie dûs à des courants de défaut élevés dès leur apparition
  • La sécurité préventive pour la protection de l'homme et de la machine
  • Une grande fiabilité de fonctionnement et disponibilité des installations techniques et des dispositifs de communication
  • La signalisation immédiate de la détérioration de l'isolement au lieu de contrôles aléatoires
  • Permet d'éviter des temps d'arrêt coûteux ainsi que des arrêts de production onéreux
  • Pas d'opérations de maintenance imprévues ou coûteuses
  • La baisse sensible des coûts de maintenance et d'exploitation

Qu'est-ce que cela vous apporte?

La protection préventive contre les incendies par le biais de la surveillance permanente des courants différentiels résiduels ou par le biais de la surveillance de l'isolement ne signifie pas uniquement la sécurité préventive pour la protection de l'homme et de la machine contre les dangers liés au courant électrique, mais également une sécurité de fonctionnement et une disponibilité accrues des installations techniques grâce à la localisation et à l'élimination immédiate des défauts d'isolement. Cela permet de réduire sensiblement les coûts de maintenance et d'exploitation. Le risque de défaillance dû à un déclenchement imprévu des dispositifs de protection existants est réduit à un minimum.

La surveillance permanente du courant différentiel résiduel dans les installations électriques des systèmes et des appareils permet de rendre visible et de signaler immédiatement toute détérioration de l'isolement. Au lieu de contrôler la valeur d'isolement de manière aléatoire à intervalles relativement longs, cette surveillance permanente permet de préserver la résistance d'isolement élevée de l'installation requise au sens du DGUV règlement 3 et de l'ordonnance sur la sécurité d'exploitation (BetrSichV).

Par ailleurs, une condition essentielle est ainsi remplie pour le travail de lutte contre les incendies sur site des sapeurs-pompiers.

Là où, pour des raisons techniques, la mise en oeuvre d'un DDR n'est pas possible, les exigences normatives sont remplies et vous êtes en corformité avec la directive basse tension. En cas de sinistre, vous être juridiquement protégé.

Vous respectez ou allez même au-delà des directives pour la prévention des dommages des compagnies d'assurances incendie, accidents et risques divers et réduisez ainsi éventuellement votre prime d'assurance.



Référez-vous à ce sujet aux documents de la VdS Schadenverhütung GmbH (disponibles uniquement en allemand):
VdS 2033 - Installations électriques dans des établissements exposés aux incendies et à des risques comparables, directives pour la prévention des dommages
VdS 2349-1 - Sélection de dispositifs de protection contre l'incendie dans les installations électriques
VdS 3501 - Protection contre les défauts d'isolement dans les installations électriques avec des équipements électroniques - DDR et disjoncteurs différentiels, directives pour la prévention des dommages



Les avantages en un coup d'oeil

  • La sécurité préventive pour la protection de l'homme et de la machine puisque les risques d'incendie potentiels dûs à des courants de défaut élevés sont détectés dès leur apparition.
  • Une baisse sensible des coûts de maintenance et d'exploitation puisque des opérations de maintenance imprévues ou coûteuses ne sont pas nécessaires.
  • Une grande fiabilité de fonctionnement et disponibilité des installations techniques et des dispositifs de communication puisque des temps d'arrêt et des arrêts de production coûteux sont évités.
  • SLa signalisation immédiate des dégradations de l'isolement grâce à une surveillance permanente au lieu de contrôles aléatoires à intervalles relativement longs.
  • La résistance d'isolement élevée de l'installation requise au sens du DGUV règlement 3 et de l'ordonnance sur la sécurité d'exploitation est préservée.
  • La réduction éventuelle des primes d'assurance puisque les directives pour la prévention des dommages des compagnies d'assurances incendie, accidents et risques divers sont respectées voire dépassées.

Téléchargements

TypeNomTailleLangueHorodatageD-/B-Numéro
Dépliants Wiederkehrende Prüfung nach DGUV Vorschrift 3 (BGV A3) 235.6 Ko DE10.09.2020 05:02:42
Article technique Fachbeitrag: Brandschutz in Windkraftanlagen (2021) 208.8 Ko DE26.05.2021 08:46:05
Article technique Fachbeitrag: Brandschutz in holzverarbeitenden Betrieben (2020) 366.7 Ko DE07.06.2021 14:00:10
Article technique Fachbeitrag: Holz + Möbel Brandschutz (2020) 241.1 Ko DE07.06.2021 14:00:11

Produits

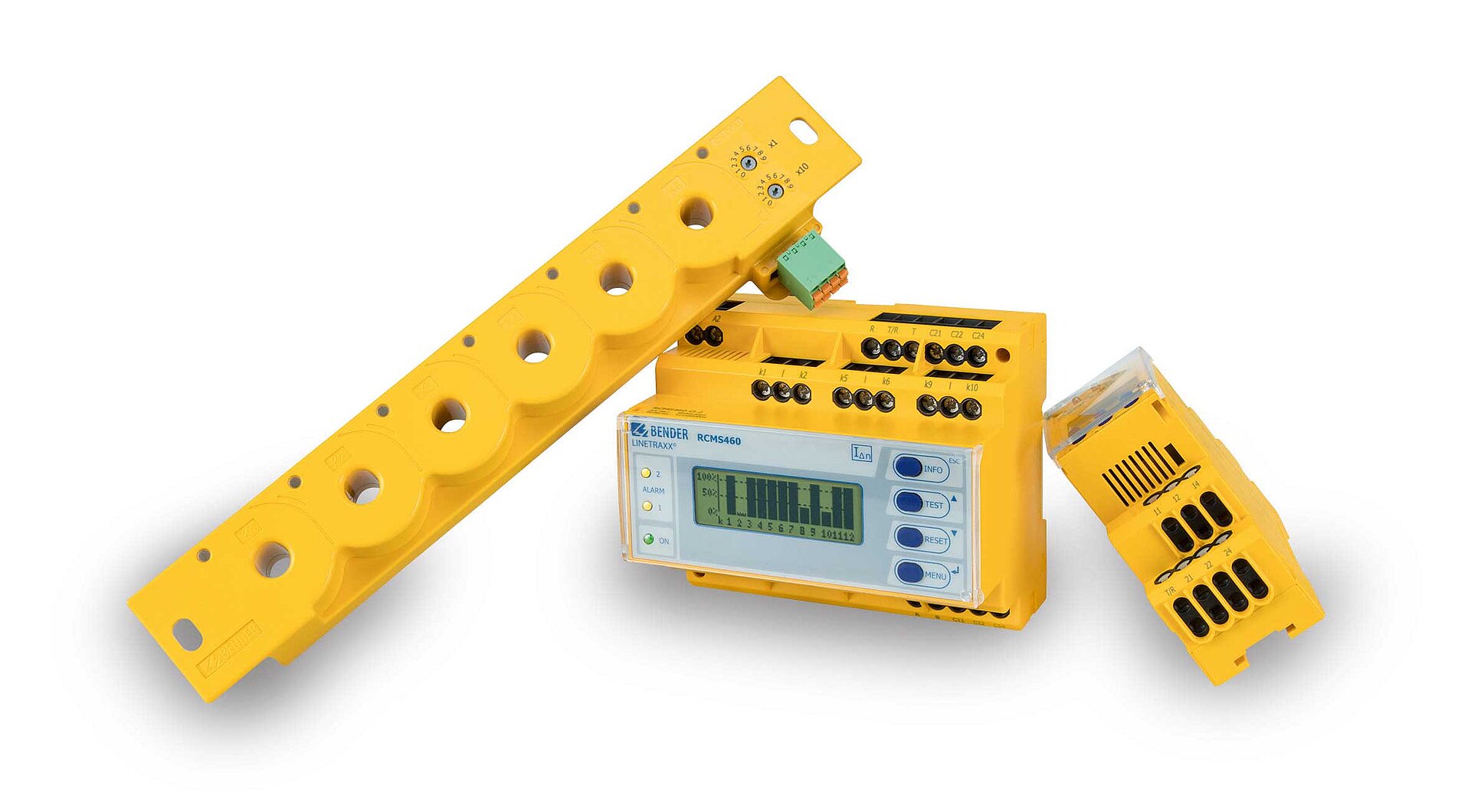

Surveillance des courants différentiels

LINETRAXX® RCMS460-D
LINETRAXX® RCMS460-D

Contrôleur d´isolement à courant différentiel résiduel sensible au courant alternatif, pulsé et tous courants multivoies

Details
LINETRAXX® RCMS460-L
LINETRAXX® RCMS460-L

Contrôleur d´isolement à courant différentiel résiduel sensible au courant alternatif, pulsé et tous courants multivoies

Details
LINETRAXX® RCMS490-D
LINETRAXX® RCMS490-D

Contrôleur d´isolement à courant différentiel résiduel sensible au courant alternatif, pulsé et tous courants multivoies avec un contact de signalisation par canal

Details
LINETRAXX® RCMS490-L
LINETRAXX® RCMS490-L

Contrôleur d´isolement à courant différentiel résiduel sensible au courant alternatif, pulsé et tous courants multivoies avec un contact de signalisation par canal

Details

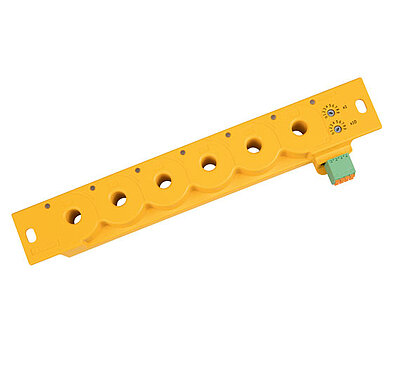

LINETRAXX® RCMS150
LINETRAXX® série RCMS150

Contrôleur d´isolement à courant différentiel résiduel sensible tous courants (type B) avec 6 tores de détection intégrés

Details

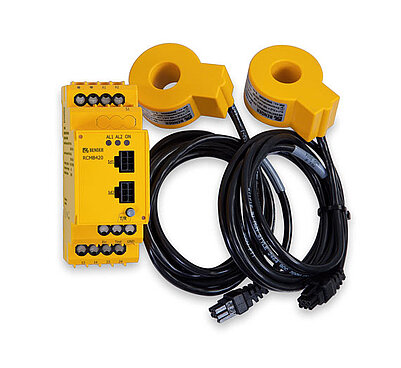

LINETRAXX® RCMB42…EC
LINETRAXX® RCMB42…

Module de surveillance de courant différentiel résiduel sensible tous courants destiné à la surveillance du courant de défaut dans des bornes de charge AC pour véhicules électriques

Details

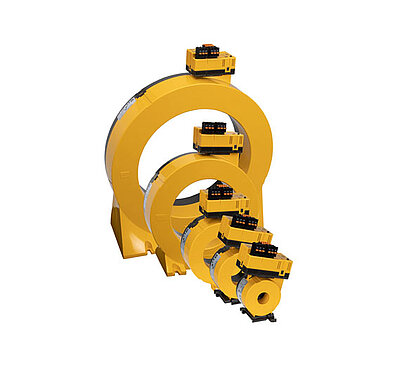

MRCDB300-Serie
LINETRAXX® MRCDB300 series

Modules de surveillance de courant différentiel résiduel sensibles tous courants pour applications MRCD

Details
LINETRAXX® RCMB300-Serie
LINETRAXX® série RCMB300

Module de surveillance de courant différentiel résiduel sensible tous courants avec transformateur de courant de mesure intégré

Details
RCMB330
LINETRAXX® RCMB330

AC/DC sensitive residual current monitoring module with integrated split-core measuring current transformer

Details

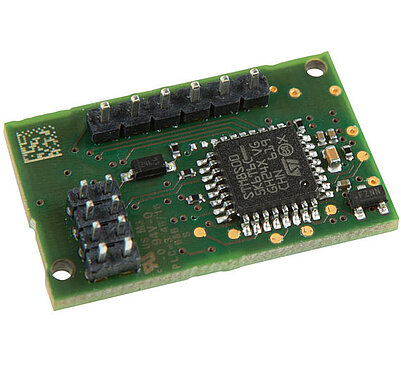

RCMB104
RCMB104

Module de surveillance de courant différentiel résiduel sensible tous courants pour systèmes de charge de véhicules électriques

Details
RDC104-4

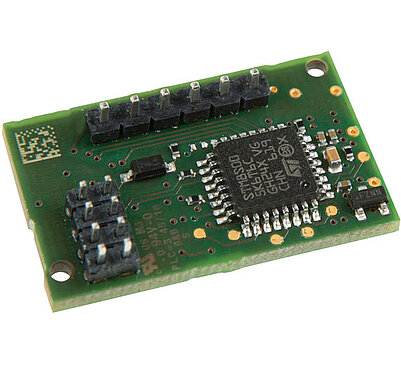

RDC104-4

DC sensitive residual current monitoring module for electric vehicle charging systems

Details

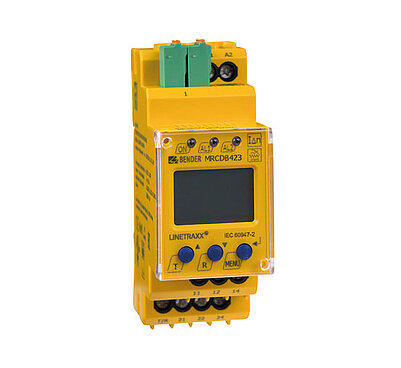

MRCDB423
LINETRAXX® MRCDB423

Appareil modulaire à courant différentiel résiduel type B pour une protection supplémentaire (protection contre les contacts indirects) dans les réseaux mis à la terre (schéma TN et TT)

Details

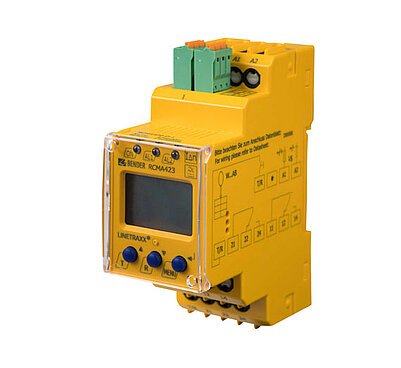

LINETRAXX® RCMA423

Contrôleur d´isolement à courant différentiel résiduel sensible tous courants pour réseaux TN et TT (courants AC, DC et DC pulsés)

Details

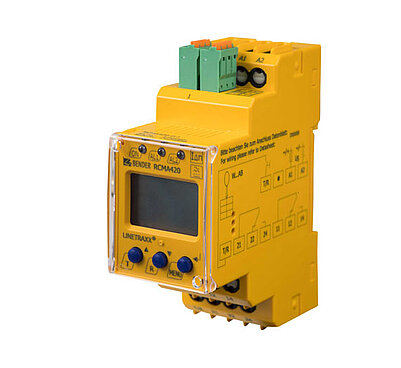

LINETRAXX® RCMA420
LINETRAXX® RCMA420

Contrôleur d´isolement à courant différentiel résiduel sensible tous courants pour réseaux TN et TT (courants AC, DC, DC pulsés)

Details

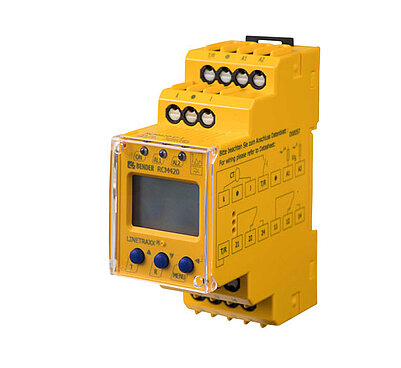

LINETRAXX® RCM420

Contrôleur d´isolement à courant différentiel résiduel pour réseaux TN et TT (courants AC et DC pulsés)

Details
RCMB121

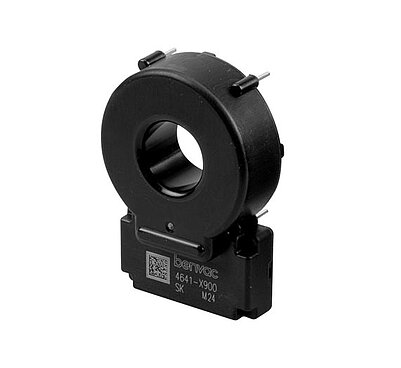

benvac® RCMB121

Module de contrôle de courant différentiel sensible AC/DC

Details

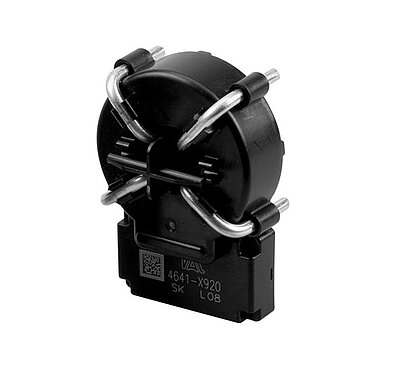

RCMB123
benvac® RCMB123

Module de contrôle de courant différentiel sensible AC/DC

Details
RDC121

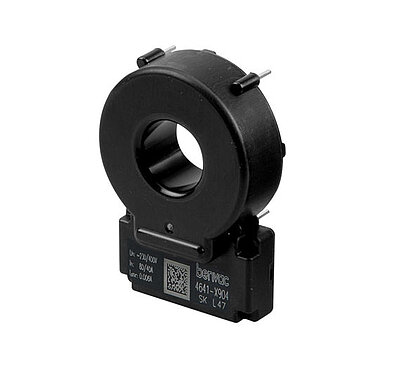

benvac® RDC121

DC sensitive residual current monitoring for AC charge stations

Details

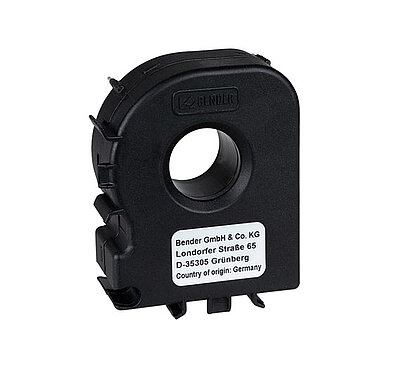

RCMB13x
RCMB130 series

Module de surveillance de courant différentiel résiduel sensible tous courants destiné à la mesure de courants AC/DC jusqu'à ±100 mA

Details

Surveillance de l´isolement

ISOMETER® iso685…
ISOMETER® iso685…

Contrôleur permanent d´isolement pour applications complexes

Details
ISOMETER® iso685…
ISOMETER® iso685-…-B

Contrôleur permanent d´isolement pour applications complexes, variante avec avec sectionneur intégré

Details
ISOMETER® iso685-…-P
ISOMETER® iso685-…-P

Contrôleur permanent d´isolement pour applications complexes, variante avec sectionneur intégré et injecteur de courant de localisation

Details
ISOMETER® isoRW685W-D
ISOMETER® isoRW685W-D

Contrôleur permanent d´isolement dédié aux applications dans le domaine ferroviaire

Details
ISOMETER® isoRW685W-D-B
ISOMETER® isoRW685W-D-B

Contrôleur permanent d´isolement spécialement dans le domaine ferroviaire

Details
ISOMETER® isoNAV685-D
ISOMETER® isoNAV685-D

Contrôleur permanent d´isolement à déclenchement rapide, fréquence de tension nominale 60 Hz

Details
ISOMETER® isoNAV685-D-B
ISOMETER® isoNAV685-D-B

Contrôleur permanent d´isolement pour la surveillance hors-ligne de charges

Details
ISOMETER® isoHR685W-…-I-B
ISOMETER® isoHR685W

Contrôleur permanent d´isolement pour réseaux IT à courant alternatif avec des redresseurs ou variateurs reliés galvaniquement et pour réseaux IT à courant continu.

Details
ISOMETER® IRDH575
ISOMETER® IRDH575

- Arrêt de la production de cette gamme d'appareils. -
Disponible selon les disponibilités jusqu'au 31/12/2023.

Details

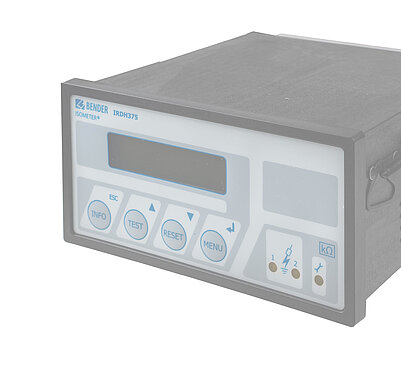

ISOMETER® IRDH375
ISOMETER® IRDH375

- Arrêt de la production de cette gamme d'appareils. -
Disponible selon les disponibilités jusqu'au 31/12/2023.

Details
ISOMETER® IRDH275

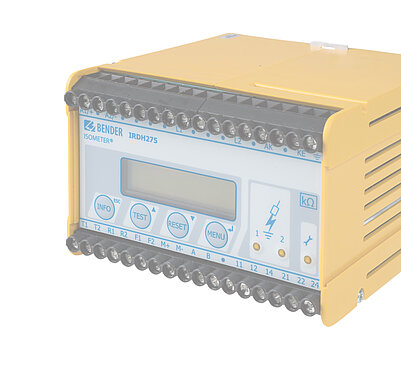

ISOMETER® IRDH275

- Arrêt de la production de cette gamme d'appareils. -
Disponible selon les disponibilités jusqu'au 31/12/2023

Details
ISOMETER® IRDH275BM-7
ISOMETER® IRDH275BM-7 avec AGH675S-7...

Combinaison d’appareils pour la surveillance d’isolement dans des réseaux de tension moyenne

Details

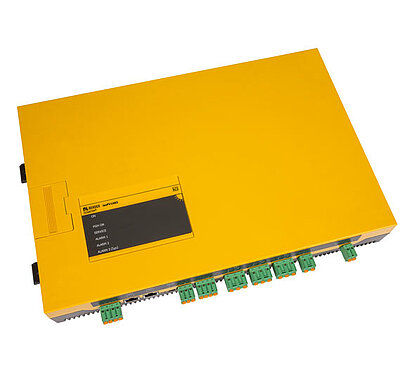

ISOMETER® isoPV1685/isoPV1685PFR
ISOMETER® isoPV1685RTU/isoPV1685P

Contrôleur permanent d´isolement pour réseaux jusqu'à AC1000 V/DC 1500 V dans des installations photovoltaïques

Details
ISOMETER® isoHR1685DW–925

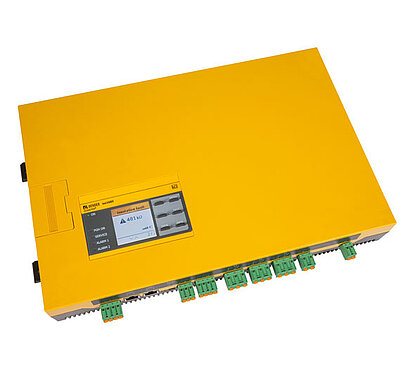

ISOMETER® isoHR1685DW–925

Contrôleur permanent d'isolement pour plates-formes élévatrices mobiles, isolées

Details
ISOMETER® iso1685DP-425/isoHV1685D-425/isoLR1685DP-325

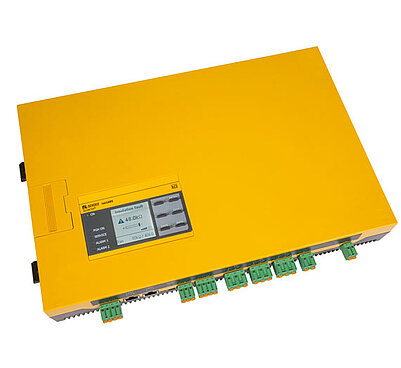

ISOMETER® iso1685DP/isoHV1685D/isoLR1685DP

Contrôleur permanent d´isolement pour réseaux d'alimentaion AC, AC/DC et DC non mis à la terre (réseaux IT)

Details

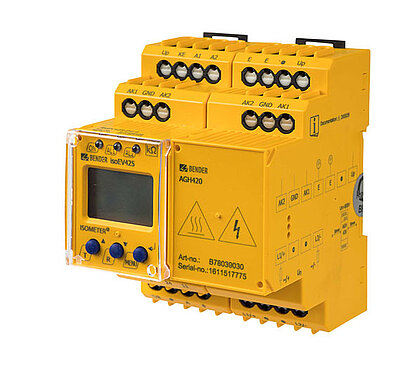

ISOMETER® isoEV425 mit AGH420
ISOMETER® isoEV425 avec AGH420

Contrôleur permanent d´isolement pour circuits électriques DC non mis à la terre pour recharge de véhicules électriques

Details

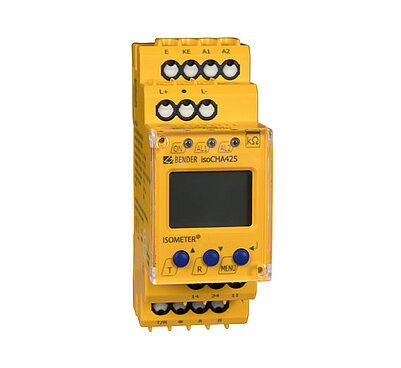

ISOMETER® isoCHA425

Contrôleur permanent d´isolement pour réseaux DC non mis à la terre pour la charge de véhicules électriques selon la norme japonaise CHAdeMO

Details
ISOMETER® isoCHA425HV mit AGH420-1

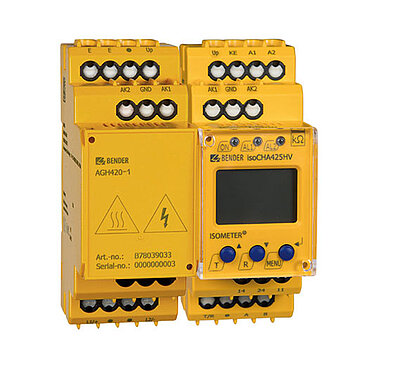

ISOMETER® isoCHA425HV with AGH420-1

Insulation monitoring device with coupling device for unearthed DC systems (IT systems) DC 0 V to 1000 V Suitable for DC charging stations according to CCS or CHAdeMO

Details

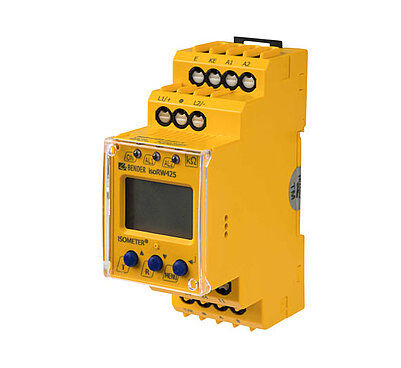

ISOMETER® isoRW425
ISOMETER® isoRW425

Contrôleur permanent d´isolement pour des applications dans le domaine ferroviaire jusqu'à AC/DC 440 V

Details
ISOMETER® IR425-D4
ISOMETER® IR425-D4

Contrôleur permanent d´isolement pour circuits de commande AC/DC non mis à la terre

Details
ISOMETER® isoUG425

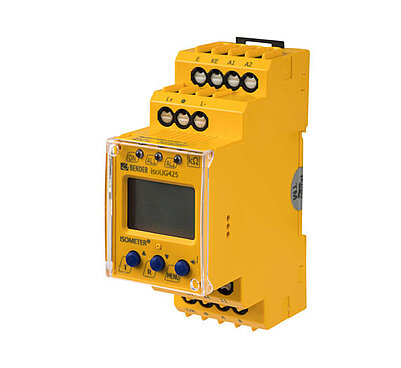

ISOMETER® isoUG425

Contrôleur permanent d´isolement pour réseaux à tension continue non mis à la terre (réseaux IT) jusqu'à 120 V

Details

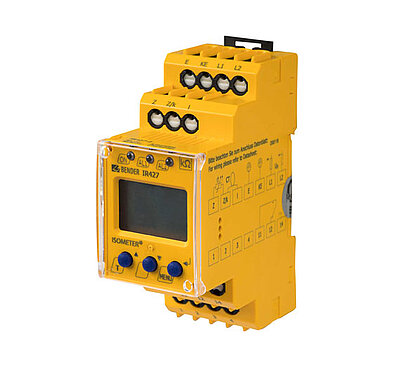

ISOMETER® IR427 mit MK7
ISOMETER® IR427 avec MK7

Contrôleur permanent d´isolement pour réseaux IT médicaux

Details

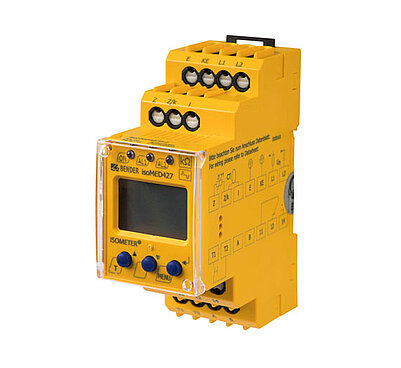

ISOMETER® isoMED427P
ISOMETER® isoMED427P

Contrôleur permanent d´isolement avec injecteur de courant de localisation intégré pour réseaux IT médicaux

Details

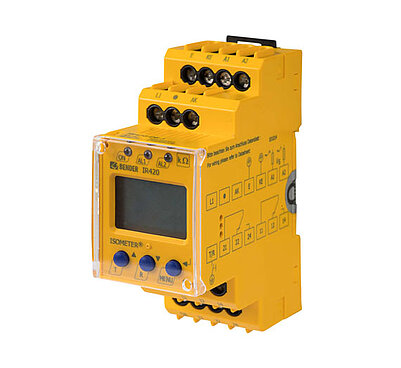

ISOMETER® IR420-D6
ISOMETER® IR420-D6

Offline-Monitor (blocage défaut à la terre) destiné à la surveillance de consommateurs déconnectés dans des réseaux TN,TT et IT

Details
ISOMETER® IR423

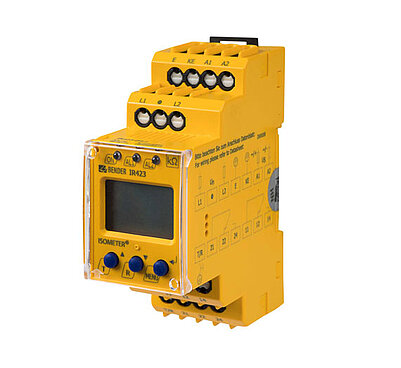

ISOMETER® IR423

Contrôleur permanent d´isolement pour groupes électrogènes mobiles

Details

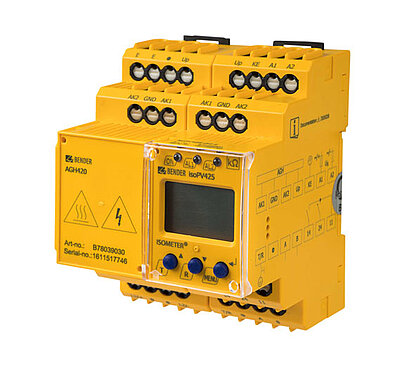

ISOMETER® isoPV425 mit AGH420
ISOMETER® isoPV425 avec AGH420

Contrôleur permanent d´isolement pour installations photovoltaïques jusqu'à AC 690 V/DC 1000 V

Details

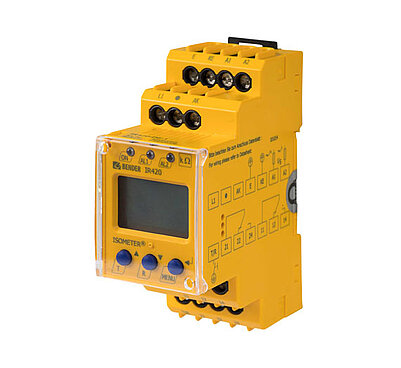

ISOMETER® IR420-D4
ISOMETER® IR420-D4

Contrôleur permanent d´isolement pour circuits de commande AC non mis à la terre

Details

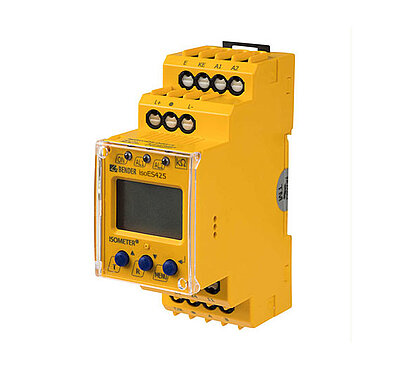

ISOMETER® isoES425
ISOMETER® isoES425

Contrôleur d'isolement pour des alimentations AC, AC/DC et DC non mises à la terre (réseaux IT) pour accumulateur d'énergie jusqu´à 400 V AC/DC

Details

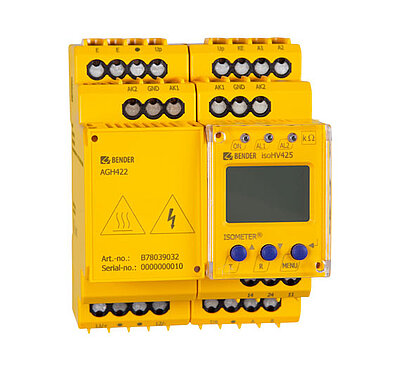

ISOMETER® isoHV425 mit AGH422
ISOMETER® isoHV425 avec AGH422

Contrôleur permanent d´isolement pour réseaux AC, AC/DC et DC non mis à la terre (réseaux IT)

Details
ISOMETER® isoGEN423

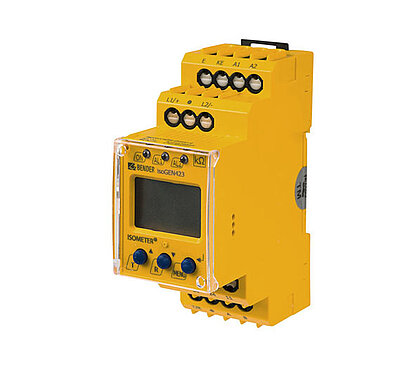

ISOMETER® isoGEN423

Contrôleur permanent d´isolement pour réseaux AC, AC/DC et DC non mis à la terre (réseaux IT) jusqu'à 3(N)AC, AC 400 V, DC 400 V

Details
ISOMETER® iso415R
ISOMETER® iso415R

Contrôleur permanent d'isolement pour circuits de commande & circuits auxilaires AC, AC/DC et DC non mis à la terre

Details
ISOMETER® IR123P

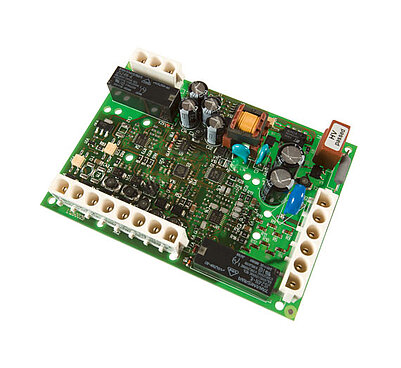

ISOMETER® IR123P

Contrôleur permanent d´isolement pour groupes électrogènes mobiles

Details

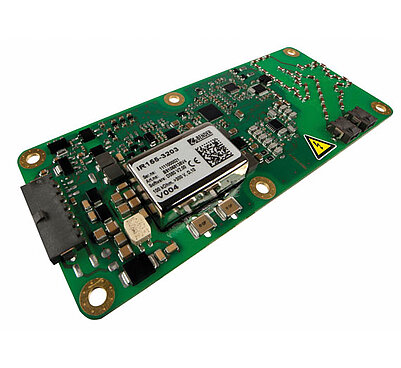

ISOMETER® IR155-3203 / IR155-3204
ISOMETER® IR155-3203/IR155-3204

Contrôleur permanent d´isolement pour entraînements électriques de puissance DC non mis à la terre dans des véhicules électriques

Details
ISOMETER® IR155-4203/IR155-4204

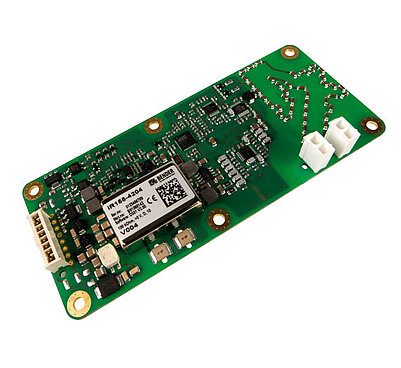

ISOMETER® IR155-4203/IR155-4204

Contrôleur permanent d´isolement pour entraînements électriques de puissance DC non mis à la terre dans des véhicules électriques

Details
ISOMETER® isoPV mit AGH-PV

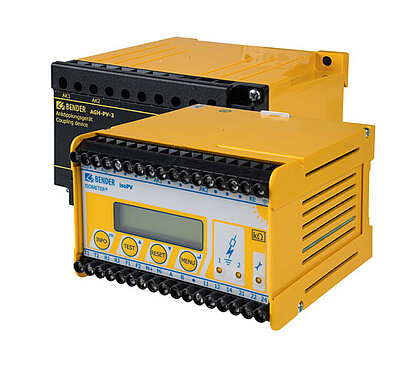

ISOMETER® isoPV avec AGH-PV

Contrôleur permanent d´isolement pour installations photovoltaïques jusqu'à AC 690 V/DC 1000 V

Details
ISOMETER® IR1575

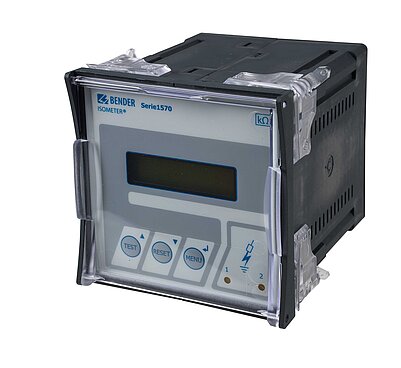

ISOMETER® IR1575…

Contrôleur permanent d´isolement pour réseaux non mis à la terre jusqu'à 480 V

Details
ISOMETER® isoLR275 mit AGH-LR

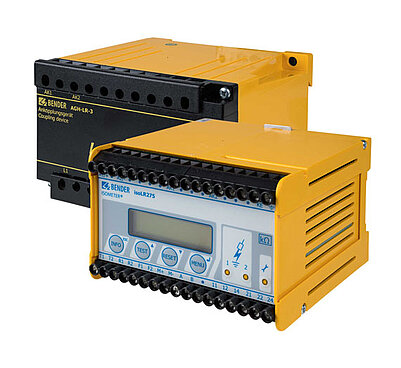

ISOMETER® isoLR275 avec AGH-LR

Contrôleur permanent d´isolement pour installations à faible niveau d´isolement ohmique

Details

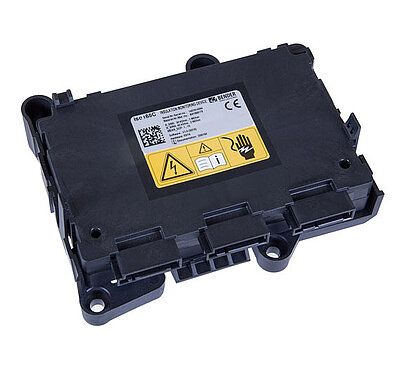

ISOMETER® iso165C, iso165C-1
