TN-S-/TT-System

Réseaux TN-S / TT

Signaler plutôt que couper l'installation – Surveillance du courant différentiel résiduel dans un réseau mis à la terre

Dans un réseau mis à la terre (schéma TN-S / TT), un ou plusieurs points d'un réseau, d'une installation électrique ou d'un équipement sont, pour des raisons de sécurité, reliés à la terre.

Dans les réseaux TN, le point neutre des transformateurs d'alimentation est mis à la terre avec une faible résistance et les masses de l'installation électrique sont reliées à la prise de terre de fonctionnement du réseau par des conducteurs de protection. Dans les réseaux TT également, le point neutre est mis à la terre avec une faible résistance mais les masses de l'installation électrique sont mises à la terre indépendamment de la mise à la terre du réseau.



Mehr erfahren!

Pourquoi la surveillance du courant différentiel résiduel ?

En cas de défaut, la surveillance du courant différentiel résiduel permet de signaler les courants différentiels et les courants de défaut avant même que l'installation ne doive être coupée. Ainsi les dégradations du niveau d'isolement sont détectées à temps et de manière sûre.

Une disponibilité opérationnelle totale 24 heures sur 24, une pression concurentielle et financière permanente, cela exige un niveau de sécurité électrique le plus élevé possible dans l'alimentation en courant des bâtiments industriels, résidentiels et fonctionnels. La surveillance permanente des courants de défauts, des courants différentiels résiduels, des courants de fonctionnement ainsi que des courants vagabonds dans les circuits électriques ayant une incidence sur la sécurité permet de détecter à un stade précoce des états de fonctionnement critiques imminents. Ce qui permet d'éviter la mise en danger de personnes, des dommages causés par des incendies et des dommages matériels ainsi que des perturbations CEM.



Mehr erfahren!

Comment fonctionne la surveillance du courant différentiel résiduel ?

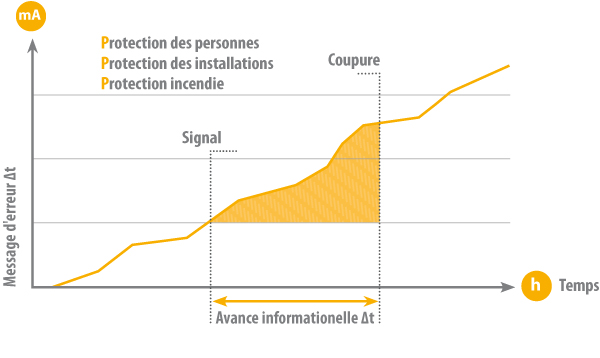

L'utilisation de systèmes de surveillance à courant différentiel résiduel permet à l'utilisateur d'obtenir un message avant même que le seuil de coupure d'un DDR ne soit atteint.

Les RCM (Residual Current Monitor, contrôleurs d'isolement à courant différentiel résiduel) surveillent les courants différentiels résiduels dans les installations électriques, affichent la valeur actuelle et signalent tout dépassement des valeurs de seuil.

Ils peuvent être utilisés au choix pour activer une alarme et/ou une commutation. Ils sont conformes à la norme DIN EN 62020 (VDE 0663) „Petit appareillage électrique – Contrôleurs d'isolement à courant différentiel résiduel pour usages domestiques et analogues (RCM) (CEI 62020)“.



Mehr erfahren!

Téléchargements

TypeNomTailleLangueHorodatageD-/B-Numéro
Article technique Residual Current Technology in Mechanical Engineering 414.5 Ko EN2019/05/13 10:29:2213.05.2019 10:29:22
Article technique Residual Current Technology - One of the World's Most Modern Water Jet Plants 287.0 Ko EN2019/05/13 10:29:2213.05.2019 10:29:22
Article technique Residual Current Technology in a Pumped Storage Hydro Power Station 3.5 Mo EN2019/05/13 10:29:2213.05.2019 10:29:22
Article technique Residual Current Technology in Building Services Engineering 134.9 Ko EN2019/05/13 10:29:2213.05.2019 10:29:22
Article technique Making Gains in Safety - NürnbergMesse Relies on the Monitoring Devices from Bender 276.7 Ko EN2019/05/13 10:29:2213.05.2019 10:29:22
