Les modules photovoltaïques génèrent une tension continue sous l'effet des rayons du soleil, ce qui pose des défis particuliers. Cette tension est non seulement dangereuse en termes de protection des personnes, mais elle augmente également le risque d'arcs électriques qui, en raison de leur intensité élevée et de l'absence de passage par zéro, peuvent provoquer des incendies qu'il est difficile d'éteindre. Par ailleurs, la haute tension, qui peut atteindre 1.500 V DC peut entraîner une usure accrue des composants de l'installation, ce qui nuit à la sécurité de fonctionnement et rend nécessaires des travaux de maintenance imprévus.

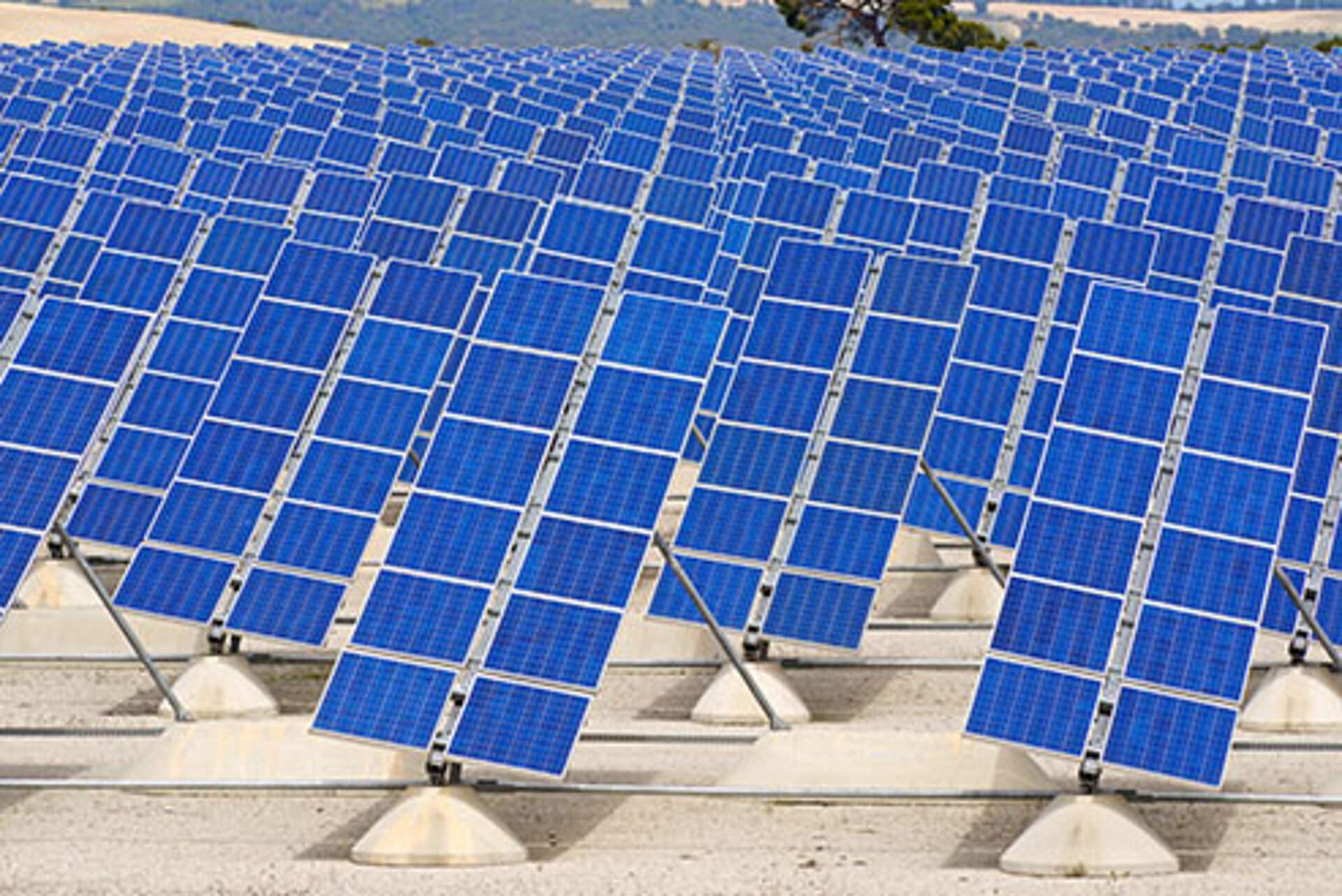

Les parcs solaires sont exposés à toutes les conditions météorologiques, ce qui entraîne une détérioration des valeurs d'isolement au fil du temps. Des facteurs tels que l'humidité, les variations de température et l'encrassement ont un impact direct sur le niveau d'isolement.Cela peut être à l'origine de graves dysfonctionnements qui compromettent l'ensemble du fonctionnement de l'installation et entraînent des coûts de réparation élevés.
La taille et la complexité des parcs solaires modernes rendent difficile la mesure et la localisation rapides et précises des défauts. Les défauts d'isolement non détectés représentent un risque pour la sécurité et peuvent entraîner des pannes coûteuses. Sans l'utilisation de systèmes de surveillance fiables, la recherche manuelle des défauts prend généralement beaucoup de temps, ce qui entraîne une augmentation des coûts d'exploitation et une réduction de la disponibilité des installations.
Afin de garantir une disponibilité et une sécurité maximales, les grandes installations photovoltaïques sont généralement planifiées, réalisées et exploitées comme des réseaux non mis à la terre (réseaux IT). Conformément à la norme DIN VDE 0100-410 (VDE 0100-410):2018-10, 411.6.3.1, les réseaux IT doivent être surveillés par un contrôleur permanent d'isolement (CPI). La surveillance permanente au moyen d'un CPI approprié permet de détecter à temps toute dégradation du niveau d'isolement, ce qui permet d'éviter des pannes inattendues ou des situations dangereuses.
Les systèmes de localisation de défauts d'isolement (Insulation Fault Locating Systems/IFLS), qui sont chez désignés chez Bender par le nom Earthfault Detections System (EDS), permettent de localiser rapidement et précisément les défauts d'isolement. L'utilisation de ces systèmes permet de réduire les temps d'arrêt et d'augmenter significativement l'efficacité de l'exploitation. Pour ce faire, le système doit être correctement exécuté et également mis en service de manière irréprochable.
Les systèmes de protection et de surveillance modernes sont un élément supplémentaire pour la sécurité de vos installations. Ils ne se contentent pas d'aider à la détection des défauts, mais optimisent la sécurité globale de l'installation. Une combinaison de surveillance précise et de localisation automatique des défauts d'isolement réduit le risque d'accidents et prolonge la durée de vie de l'installation. La surveillance et l'analyse du niveau d'isolement dans les reseaux IT constituent un aspect central de cette démarche.
La valeur d'isolement mesurée peut être lue directement via la communication par bus de terrain et transmise à des systèmes de niveau supérieur. Il est ainsi possible de suivre l'évolution du niveau d'isolement dans le temps et de le comparer à d'autres données pertinentes telles que les conditions météorologiques, l'évolution de la température ou les variations de tension. Ces informations permettent d'identifier plus facilement les corrélations potentielles et d'améliorer de manière ciblée l'analyse de la sécurité ainsi que l'optimisation de l'exploitation de l'installation.
| Nom | Type | Taille | Langue | Horodatage | D-/B-Numéro |
|---|---|---|---|---|---|
| Renewable Energies | Brochures par secteurs | 3.6 Mo | EN | 2025/04/0303.04.2025 | |
| Electrical Safety in Control and Auxiliary Circuits | Article technique | 632.6 Ko | EN | 2019/05/1313.05.2019 | |

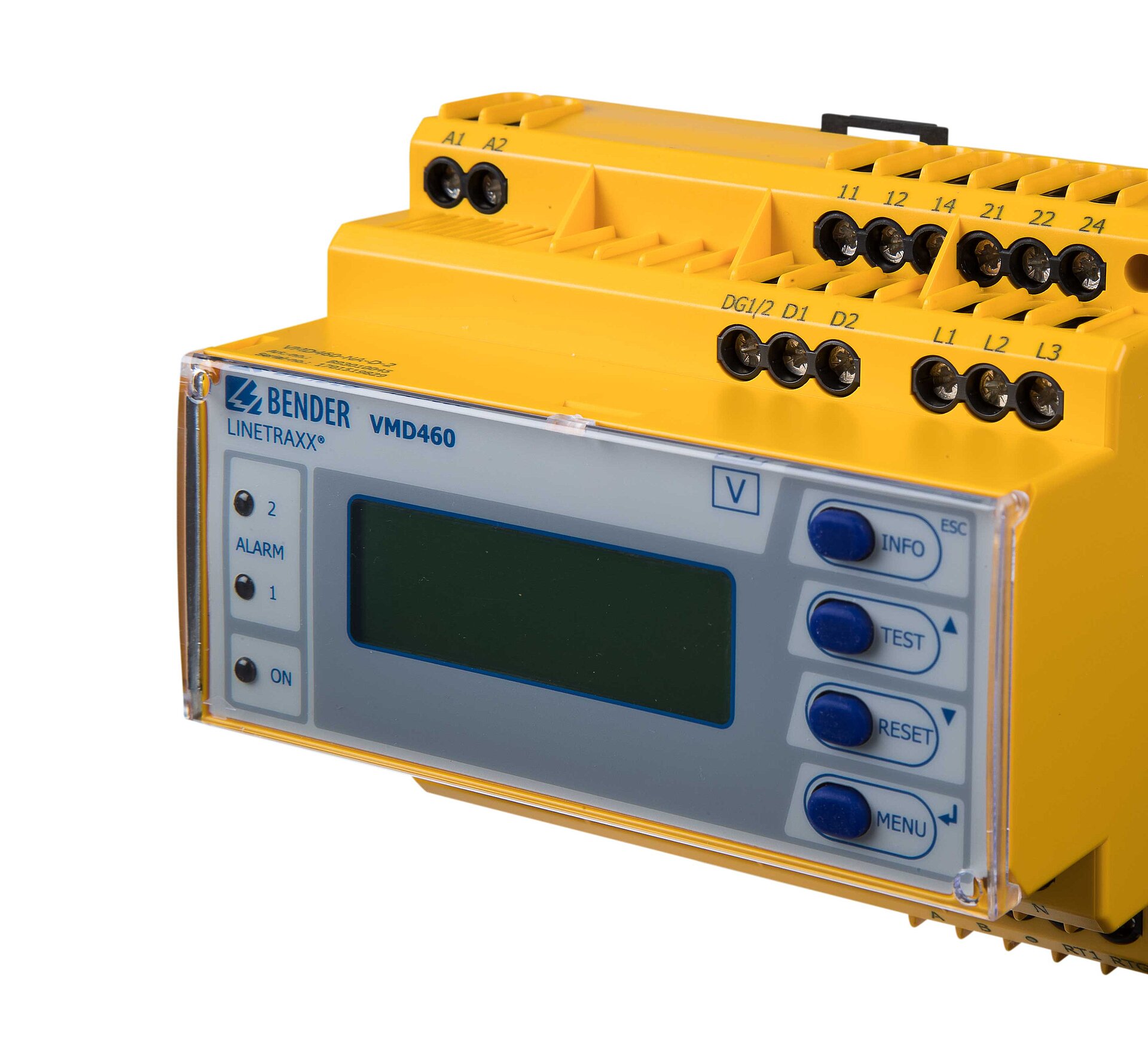

| Safe Connection to the Grid VMD460-NA | Dépliants | 222.0 Ko | EN | 2019/05/1313.05.2019 | D00001 |
| Operating Photovoltaic Installations Safely and Efficiently | Article technique | 457.2 Ko | EN | 2019/05/1313.05.2019 | |
| Renewable energies: Photovoltaics | Brochures par secteurs | 2.0 Mo | EN | 2023/06/1616.06.2023 |
Produits
Contrôleur permanent d'isolement pour réseaux non mis à la terre jusqu'à AC 1000 V/DC 1500 V dans des installations photovoltaïques
Contrôleur permanent d'isolement pour réseaux non mis à la terre jusqu'à AC1000 V/DC 1500 V dans des installations photovoltaïques
Contrôleur permanent d´isolement pour installations photovoltaïques jusqu'à AC 690 V/DC 1000 V
Contrôleur permanent d´isolement pour installations photovoltaïques jusqu'à AC 793 V/DC 1100 V
Protection de réseau et d´installations (protection NA) destinée à la surveillance de l´alimentation du réseau de générateurs
Contrôleur permanent d'isolement pour réseaux non mis à la terre jusqu'à AC 1000 V/DC 1500 V dans des installations photovoltaïques
Contrôleur permanent d'isolement pour réseaux non mis à la terre jusqu'à AC1000 V/DC 1500 V dans des installations photovoltaïques
Contrôleur permanent d´isolement pour installations photovoltaïques jusqu'à AC 690 V/DC 1000 V
Contrôleur permanent d´isolement pour installations photovoltaïques jusqu'à AC 793 V/DC 1100 V
Protection de réseau et d´installations (protection NA) destinée à la surveillance de l´alimentation du réseau de générateurs
Recommendations for the Connection of Generating Plant to the Distribution Systems of Licensed Distribution Network Operators
Recommendations for the Connection of Generating Plant to the Distribution Systems of Licensed Distribution Network Operators
Recommendations for the Connection of Type Tested Small-scale Embedded Generators (up to 16A per phase) in parallel with Low Voltage Distribution Systems
Recommendations for the Connection of Type Tested Small-scale Embedded Generators (up to 16A per phase) in parallel with Low Voltage Distribution Systems
Relais de mesure et dispositifs de protection - Partie 127: Exigences fonctionnelles pour les protections à minimum et maximum de tension
Sécurité électrique dans les réseaux de distribution basse tension de 1 000 V c.a. et 1 500 V c.c. - Dispositifs de contrôle, de mesure ou de surveillance de mesures de protection - Partie 8: Contrôleur permanent d¿isolement pour réseaux IT
