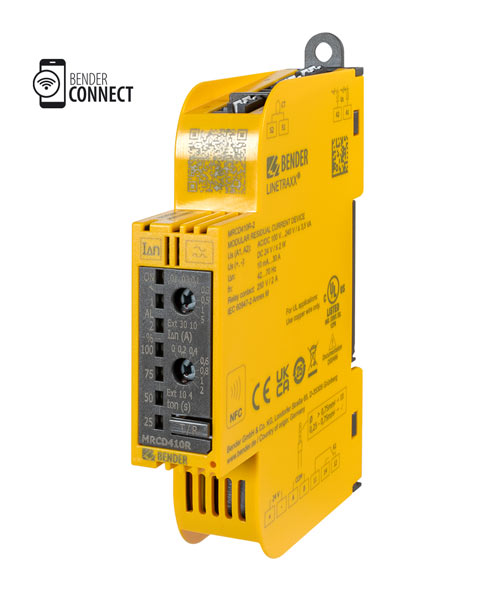

LINETRAXX® SmartDetect MRCD410R

Valeur de réponse réglable de 10 mA à 30 A
Potentiomètres pour le réglage des paramètres les plus importants directement sur l'appareil
Interface NFC pour une configuration simple avec l'application Bender Connect
Interface Modbus RTU pour la lecture des valeurs mesurées et le paramétrage de l'appareil
Conception compacte, largeur de seulement 18 mm.

Le dispositif différentiel modulaire de type MRCD410R mesure les courants différentiels et de défaut alternatifs et pulsés dans les réseaux TN et TT mis à la terre. Il peut être utilisé comme mesure de protection supplémentaire pour répondre aux objectifs de protection suivants :

Protection en cas de contact indirect (DIN VDE 0100-410, CEI 60364-4-41)
Protection contre les effets thermiques (DIN VDE 0100-420, CEI 60364-4-42)
Protection des installations (DIN VDE 0100-430, CEI 60364-4-43)

Un dispositif différentiel modulaire conforme à la norme produit CEI 60947-2, annexe M, doit être utilisé avec un transformateur de courant de mesure approprié et un disjoncteur avec déclencheur à minimum de tension qui se déclenche sous charge dans un délai maximal de 20 ms.

Questions? Contactez-nous!

Valeur de réponse réglable de 10 mA à 30 A
Potentiomètres pour le réglage des paramètres les plus importants directement sur l'appareil
Interface NFC pour une configuration simple avec l'application Bender Connect
Interface Modbus RTU pour la lecture des valeurs mesurées et le paramétrage de l'appareil
Conception compacte, largeur de seulement 18 mm.

Le dispositif différentiel modulaire de type MRCD410R mesure les courants différentiels et de défaut alternatifs et pulsés dans les réseaux TN et TT mis à la terre. Il peut être utilisé comme mesure de protection supplémentaire pour répondre aux objectifs de protection suivants :

Protection en cas de contact indirect (DIN VDE 0100-410, CEI 60364-4-41)
Protection contre les effets thermiques (DIN VDE 0100-420, CEI 60364-4-42)
Protection des installations (DIN VDE 0100-430, CEI 60364-4-43)

Un dispositif différentiel modulaire conforme à la norme produit CEI 60947-2, annexe M, doit être utilisé avec un transformateur de courant de mesure approprié et un disjoncteur avec déclencheur à minimum de tension qui se déclenche sous charge dans un délai maximal de 20 ms.

Questions? Contactez-nous!

Caractéristiques

Dispositif différentiel modulaire (MRCD) monocanal sensible au courant alternatif et au courant pulsé, conforme à la norme CEI 60947-2, annexe M
Mesure de valeur efficace (r.m.s.)
Jusqu'à 247 appareils de surveillance dans le système
Courant différentiel résiduel de fonctionnement I_∆n réglable : 10 mA…30 A (42…70 Hz)
Tension d'alimentation DC 24 V (-24) ou AC/DC 100…240 V (-2)
Ruban LED pour l'affichage de la valeur mesurée

Temporisation de réponse réglable
Un relais d'alarme (inverseur)
Courant de travail / courant de repos et mémorisation des défauts sélectionnables
RS-485 avec Modbus RTU
Surveillance permanente du raccordement du tore de détection
Interface NFC pour paramétrer l‘appareil sous tension et hors tension avec l‘application Bender Connect

Applications

Pour l'installation d'un dispositif de protection (contre les courants de fuite) comme mesure de protection (supplémentaire) dans le cadre des objectifs de protection des personnes, contre les incendies et des installations.
Généralement utilisé comme alternative aux disjoncteurs différentiels classiques en cas de tensions et de courants élevés, de déclenchements intempestifs possibles de ces disjoncteurs différentiels, ainsi que pour une adaptation flexible aux conditions de l'installation.
