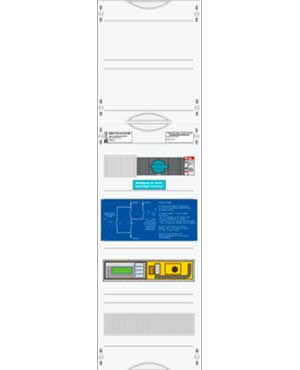

UMA710-DIO
- Variantes de l'appareil :
- UMA710-2-xx-DIO - à 2 pôles
- UMA710-4-xxx-DIO - à 4 pôles
Les modules fabriqués en usine sont utilisés pour la commutation (t ≤ 0,5s) entre deux sources d'alimentation (SS/SN ou BSV/SS) et la surveillance d'un réseau IT dans les locaux à usages médicaux. L'affichage et la signalisation sur les unités de commande et de report d´alarme sont effectués au moyen de la technologie de bus. Le module peut être monté sur tous les supports d'appareils courants.Les supports d'équipements doivent être fournis par le client lors de la commande.
- Variantes de l'appareil :
- UMA710-2-xx-DIO - à 2 pôles
- UMA710-4-xxx-DIO - à 4 pôles
Les modules fabriqués en usine sont utilisés pour la commutation (t ≤ 0,5s) entre deux sources d'alimentation (SS/SN ou BSV/SS) et la surveillance d'un réseau IT dans les locaux à usages médicaux. L'affichage et la signalisation sur les unités de commande et de report d´alarme sont effectués au moyen de la technologie de bus. Le module peut être monté sur tous les supports d'appareils courants.Les supports d'équipements doivent être fournis par le client lors de la commande.
Caractéristiques
- Dispositif de commutation et de surveillance automatique ATICS® destiné à surveiller notamment :
- la tension des sources d´alimentation
- la tension de sortie
- la position correcte de l´appareil de commutation
- les temps de commutation
- le courant de charge
- la sécurité fonctionnelle selon IEC 61508 (SIL2) - Tout-en-un : Intégration d'un interrupteur-sectionneur et d'une commande
- Contacts d'interrupteur-sectionneur robustes
- Verrouillage mécanique
- Commande manuelle directement sur l'appareil
- Contrôle et remplacement de l'appareil sans interruption de l'alimentation électrique avec commutateur bypass en option pour l'UMA710-4-80-DIO-BP (bypass est recommandé)
- Temps de commutation variable t ≤ 0,5…15 s
- Echange d'informations et paramétrabilité via la technologie de bus
- Raccord pour système de contrôle et de report d´alarme CP9xx / CP305
- Délais de livraison rapides
- Technique de connexion sans vis
- Conçu en conformité avec les exigences des normes applicables
- Certification volontaire du dispositif de commutation par l'association pour le contrôle technique TÜV
UMA710-DIO Variante(s)
| Type | Version | Courant nominal (AC3) du dispositif de commutation | Courant maxi. admissible selon DIN VDE 0100-710 | Fusibles maxi. admissibles en amont | Consommation | Réf. |
|---|---|---|---|---|---|---|
| UMA710-2-80-DIO-HA | à 2 pôles | 80A | 80A | 100A, gG | 28W | B22040182 |
| UMA710-2-80-DIO-BP-HA | à 2 pôles | 80A | 80A | 100A, gG | 31W | B22040183 |
| UMA710-4-80-DIO-HA | à 4 pôles | 80A | 80A | 80A, gG | 39W | B22040184 |
| UMA710-4-80-DIO-BP-HA | à 4 pôles | 80A | 80A | 80A, gG | 39W | B22040185 |
| UMA710-4-125-DIO-HA | à 4 pôles | 125A | 125A | 125A, gG | 87W | B22040186 |
| UMA710-4-125-DIO-BP-HA | à 4 pôles | 125A | 125A | 125A, gG | 87W | B22040187 |
| UMA710-4-160-DIO-HA | à 4 pôles | 160A | 160A | 160A, gG | 119W | B22040188 |
| UMA710-4-160-DIO-BP-HA | à 4 pôles | 160A | 160A | 160A, gG | 119W | B22040189 |
