Dans les salles d'opération, les unités de soins intensifs, les services d'urgence et autres zones particulièrement sensibles d'un hôpital où les patients sont traités, la norme CEI 60364-7-710 prescrit une alimentation électrique non mise à la terre (schéma IT médical).
En effet, c'est la seule façon de garantir qu'en cas de premier défaut électrique, l'alimentation électrique ne sera pas coupée et que les traitements importants des patients ne seront pas involontairement interrompus.
La condition préalable à une alimentation électrique sans mise à la terre est une séparation galvanique du réseau électrique avec mise à la terre.
En outre, l'alimentation d'un réseau IT médical doit toujours être constituée de deux lignes indépendantes. C'est pourquoi il faut prévoir un dispositif de commutation capable de passer, dans un délai prescrit, de l'alimentation générale à l'alimentation de secours ou de sécurité.

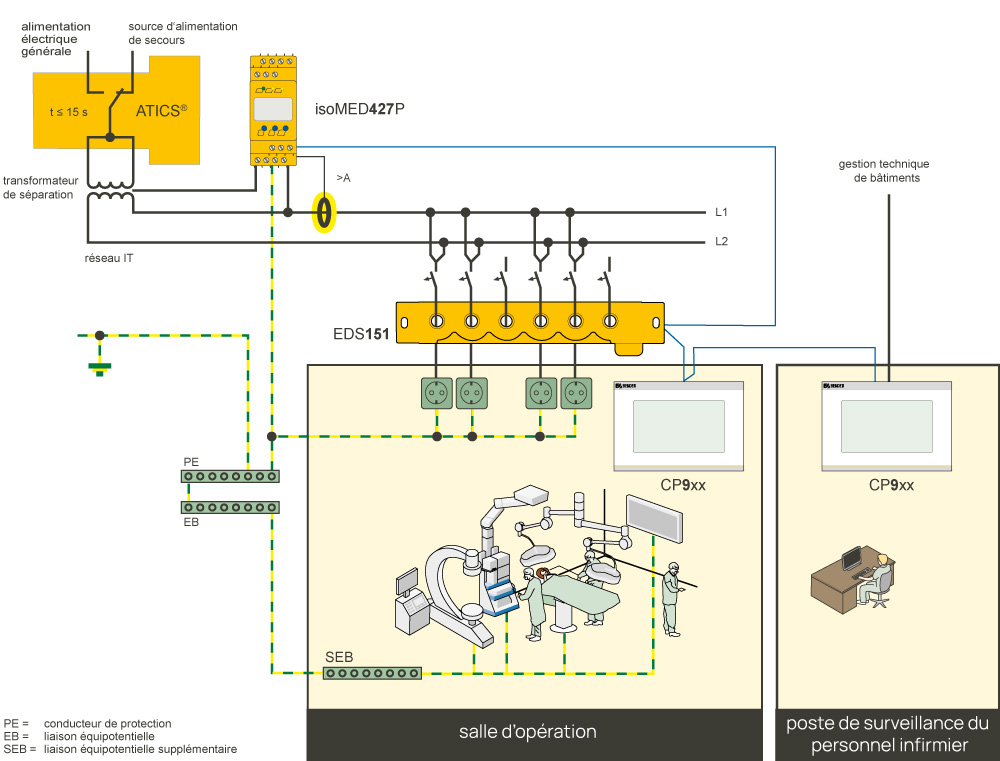

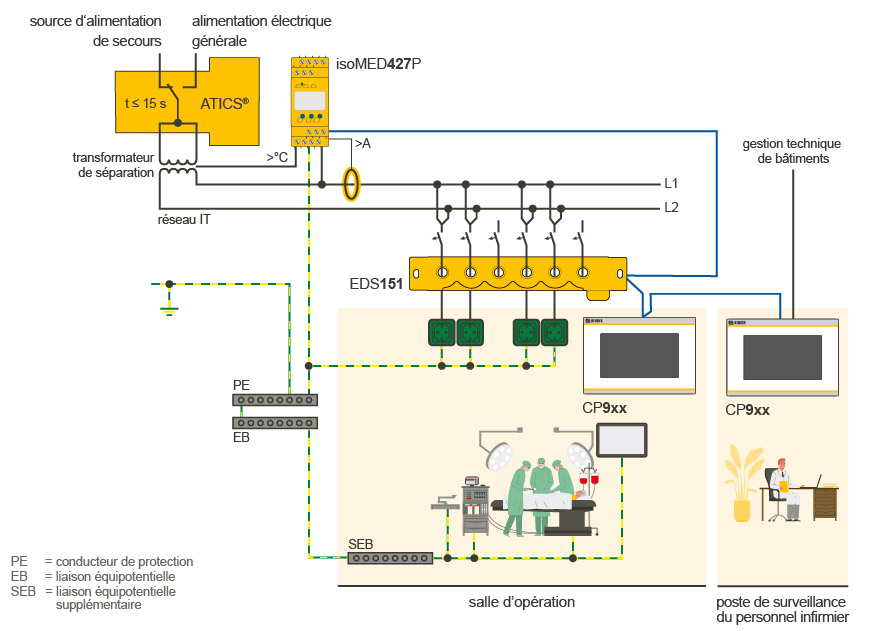

Les composants suivants font partie d'un réseau IT médical selon la norme DIN VDE 0100-710 :
En outre, une liaison équipotentielle de protection doit être mise en place dans chaque local à usage médical des groupes 1 et 2 et être reliée à une barre équipotentielle de protection afin de compenser les différences de potentiel.
Bender propose tous les composants individuels nécessaires à une alimentation électrique sans mise à la terre dans les locaux à usage médical.
Il est également possible de commander des tableaux de distribution pour réseaux IT complets. Ceux-ci sont disponibles en tant que solution standard ou personnalisées pour les salles d'opération, les unités de soins intensifs et autres locaux à usages médicaux. Les solutions clé en main conviennent partout où les coûts d'installation doivent être réduits au minimum.
Consultez nos experts pour une alimentation électrique sûre dans les hôpitaux
Formulaire de contactProduits
Répartiteur de réseau IT pour unités de soins intensifs, avec appareil de commutation et de surveillance ATICS®, localisation de défauts d´isolement, commutateur bypass
Répartiteur de réseau IT pour salles d'opération, avec appareil de commutation et de surveillance ATICS®
Appareils de commutation automatique et de surveillance pour sources d´alimentation électrique de sécurité non mises à la terre
Transformateurs de séparation monophasés pour mise en place de réseaux IT médicaux
Transformateurs de séparation triphasés pour alimentation de consommateurs de courant triphasé dans des locaux à usage médical
Transformateurs de séparation monophasés pour l´alimentation des éclairages opératoires
Contrôleur permanent d´isolement avec injecteur de courant de localisation intégré pour réseaux IT médicaux
Localisateur de défaut d’isolement avec 6 tores de détection intégrés pour localiser des défauts d´isolement dans des circuits de commande
Control Panel - Tableau de signalisation et de commande pour les locaux à usage médical et autres
Système de contrôle et de report d‘alarme pour les secteurs médicaux et autres
Répartiteur de réseau IT pour unités de soins intensifs, avec appareil de commutation et de surveillance ATICS®, localisation de défauts d´isolement, commutateur bypass
Répartiteur de réseau IT pour salles d'opération, avec appareil de commutation et de surveillance ATICS®
Appareils de commutation automatique et de surveillance pour sources d´alimentation électrique de sécurité non mises à la terre
Transformateurs de séparation monophasés pour mise en place de réseaux IT médicaux
Transformateurs de séparation triphasés pour alimentation de consommateurs de courant triphasé dans des locaux à usage médical
Transformateurs de séparation monophasés pour l´alimentation des éclairages opératoires
Contrôleur permanent d´isolement avec injecteur de courant de localisation intégré pour réseaux IT médicaux
Localisateur de défaut d’isolement avec 6 tores de détection intégrés pour localiser des défauts d´isolement dans des circuits de commande
Control Panel - Tableau de signalisation et de commande pour les locaux à usage médical et autres
Système de contrôle et de report d‘alarme pour les secteurs médicaux et autres
| Nom | Type | Taille | Langue | Horodatage | D-/B-Numéro |
|---|---|---|---|---|---|
| Electrical safety costs little | Brochures par secteurs | 6.2 Mo | EN | 2024/02/2727.02.2024 | |
| ATICS® Compact. Reliable. Cost-effective. | Brochure produits | 2.1 Mo | EN | 2023/11/0808.11.2023 | D00046, D00080 |
| COMTRAXX® CP9xx | Brochure produits | 1.4 Mo | EN | 2024/02/2020.02.2024 | D00349 |
Installations électriques à basse tension - Partie 7-710: Exigences pour les installations ou emplacements spéciaux - Locaux à usages médicaux
Installations électriques à basse tension - Partie 7-710: Exigences pour les installations ou emplacements spéciaux - Locaux à usages médicaux (CEI 60364-7-710:2002, modifiée); German implementation HD 60364-7-710:2012
Appareillage à basse tension –Partie 6-1: Matériels à fonctions multiples – Equipement de transfert de source
