Wiederkehrende Prüfungen nach DGUV Vorschrift 3 (BGV A3)

Praxisgerechte Lösung mit Differenzstromtechnik

Vorschriften zu Wiederholungsprüfungen nach DGUV Vorschrift

Der sichere Betrieb aller elektrischen Anlagen und Betriebsmittel ist nur dann zuverlässig und korrekt möglich, wenn der ordnungsgemäße Zustand auf Dauer sichergestellt ist. Die Unfallverhütungsvorschrift DGUV Vorschrift 3 (ehemals BGV A3) legt Prüffristen und Prüfarten fest. Die entsprechenden Durchführungsanweisungen (DA) geben an, wie die Schutzziele erreicht werden können.

Die Vorschrift umfasst 7 Schritte:

    1. Sichtprüfung
    2. Prüfung von Schutzleiter PE und Potenzialausgleich
    3. Prüfung der Isolation
    4. Prüfung der Abschaltbedingungen
    5. Prüfung der Schutzeinrichtungen
    6. Erdungsmessung
    7. Prüfprotokoll

    Bender bietet die Möglichkeit, den 3. Schritt zu vereinfachen und mit wesentlich geringerem Aufwand sicherzustellen.

    Ortsfeste elektrische Anlagen und Betriebsmittel

    In geerdeten Netzen (TN-S Systeme) bietet die Nutzung von Differenzstrommessverfahren dem Betreiber der Anlage eine sichere Lösung zum Messen ohne abzuschalten.

    In ungeerdeten Netzen (IT-Systeme) weisen Isolationswächter eine ähnliche Arbeitsweise auf. Hier wird der betroffene Stromkreis ebenfalls beim ersten Fehler nicht unterbrochen. Infolge der Alarmmeldung muss für eine rechtzeitige Mängelabstellung gesorgt werden.

    Auch gemäß Berufsgenossenschaft und TÜV ist die Forderung zur ständigen Überwachung der ortsfesten elektrischen Anlagen und Betriebsmittel erfüllt, wenn messtechnische Maßnahmen zur kontinuierlichen Messung des Isolationswiderstandes oder des Differenzstroms getroffen werden. Ein eventuell vorhandenes Isolationsproblem wird sofort und automatisch an eine zentrale Stelle gemeldet und von einer Elektrofachkraft untersucht und gegebenenfalls behoben.

    Bei Einhaltung dieser Bedingungen können die Prüffristen für die Isolationsmessung bei der Wiederholungsprüfung in Netzen der Energieverteilung und in Industrieanlagen praxisgerecht angepasst werden.

    Messung in geerdeten TN-S Systemen Prüfen und Messen des Isolationswiderstands. Abschalten, um zu prüfen?

    Eine normale Isolationsprüfung setzt das Abschalten der zu prüfenden elektrischen Anlagen und Betriebsmittel voraus – eine zeit- und kostenintensive Aufgabe, die in Anlagen der Hochverfügbarkeit kaum möglich ist. Eine Alternative, für die kein Abschalten notwendig wird, erlauben die Unfallverhütungsvorschrift DGUV Vorschrift 3 und die Norm DIN VDE 0100-600: 2017-06 mit dem Einsatz eines fest eingebauten Differenzstrom-Überwachungssystems (RCMS).

    Hierbei müssen geeignete Nachweise vorgehalten werden, wie sie durch die Historiendatei eines RCMS möglich sind. Somit wird der nach DGUV Vorschrift 3 geforderte Report, ein Prüfprotokoll für den Isolationswiderstand, vollautomatisch erstellt.

    Die Nutzung eines festinstallierten RCMS bietet dem Betreiber der Anlage eine sichere Lösung zum Messen ohne abzuschalten.

    Messung in ungeerdeten IT Systemen

    Auch im IT-System stellt sich die Frage, ob ein Abschalten zum Zweck einer Isolationswiderstandsmessung wirklich erforderlich ist.

    Eine Alternative, für die kein Abschalten notwendig wird, erlaubt der Einsatz von Isolationsüberwachungsgeräten („Isolationswächtern“). Hier wird der betreffende Stromkreis beim Erreichen der ersten Alarmschwelle nicht unterbrochen. Infolge der Alarmmeldung muss für eine rechtzeitige Mängelabstellung gesorgt werden.

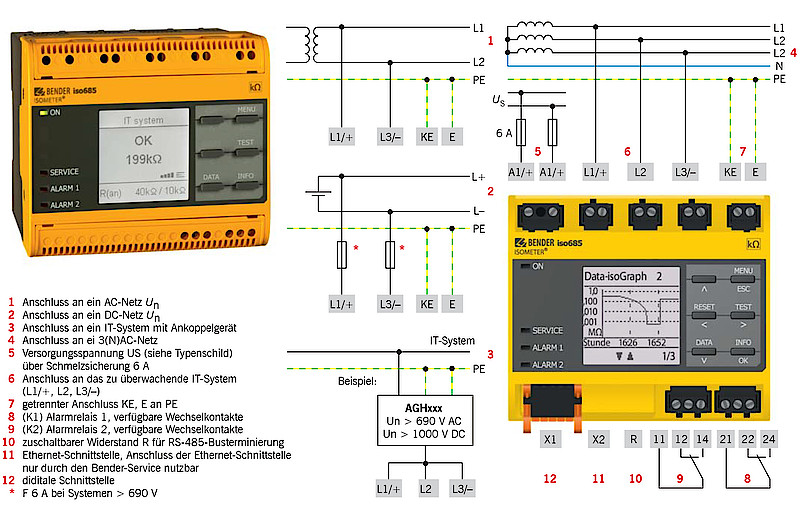

    Der Isolationswächter misst in ungeerdeten Netzen (IT-Systeme) den Isolationswiderstand gegen Erde. Wird ein einstellbarer Grenzwert unterschritten, wird der Alarmausgang aktiviert. Die Nutzung eines festinstallierten Isolationswächters bietet dem Betreiber der Anlage eine sichere Lösung zum Messen ohne abzuschalten.

    Visualisierung der Fehler

    Alle vorhandenen Isolationsfehler können bei selektiver Installation der Differenzstromwandler am lokalen Display, aber auch einfach mittels Gateway am Computer oder in der Leitstelle dargestellt und ausgewertet werden.

    Ein einfacher Kostenvergleich

    Wie viel kostet Sie jährlich die Abschaltung der Anlage und manuelle Messung durch das Servicepersonal? Die Installation von 12 kanaligen RCMS Systemen ist in der Regel deutlich preiswerter und rechnet sich von Jahr zu Jahr mehr. Denn schon allein die Kosten des Servicepersonals während der jährlichen Messung decken im Allgemeinen die Materialkosten des RCMS.

    Ständige Überwachung – Schutz für Mensch und Maschine

    Auch gemäß Berufsgenossenschaft und TÜV ist die Forderung zur ständigen Überwachung der ortsfesten elektrischen Anlagen und Betriebsmittel erfüllt, wenn messtechnische Maßnahmen zur kontinuierlichen Messung des Isolationswiderstandes oder des Differenzstroms getroffen werden. Ein eventuell vorhandenes Isolationsproblem wird sofort und automatisch an eine zentrale Stelle gemeldet und von einer Elektrofachkraft untersucht und gegebenenfalls behoben. Mit einem Report läßt sich die dauerhafte Überwachung nachweisen.

    Bei Einhaltung dieser Bedingungen können die Prüffristen für die Isolationsmessung bei der Wiederholungsprüfung in Netzen der Energieverteilung und in Industrieanlagen praxisgerecht angepasst werden.

    Vorteile der Bender-Technologie

    Fehlersicherheit

    • Kontinuierliche Messung statt einem Messwert pro Prüfung (Nachweis durch Reporting möglich)
    • Ferndiagnose über Internet/Ethernet möglich
    • Schnelle Visualisierung der Messdaten
    • Frühzeitige Erkennung von Isolationsverschlechterungen
    • Erkennen von Fehlern bei Installationen und Instandhaltungen
    • Brandrisiko reduziert

    Kostensicherheit

    • Zeit und Geld sparen durch permanente Überwachung
    • Messen ohne abzuschalten, Betrieb läuft weiter
    • Planbare Instandhaltungsmaßnahme
    • Zentraler Zugriff über Webbrowser erspart Wege

    Ortsveränderliche elektrische Arbeitsmittel

    Normgerechtes Prüfen von Schutzleiterwiderstand, Isolationswiderstand, Schutzleiterstrom, Geräteableitstrom und Berührungsstrom bieten Sicherheitstester der Produktlinie UNIMET®.
