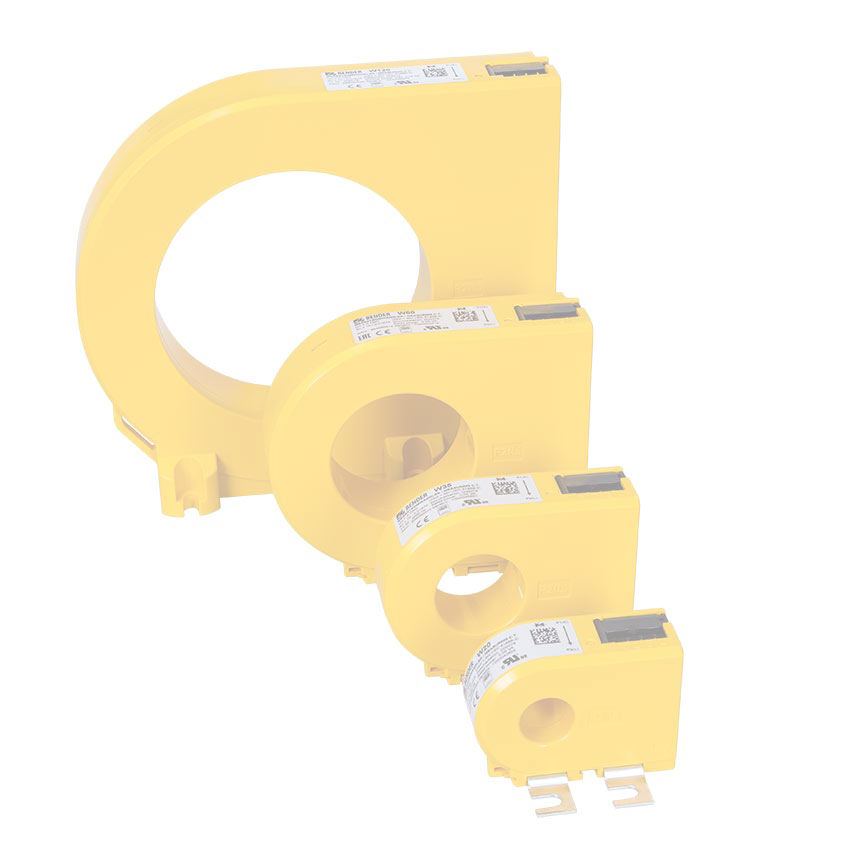

Serie W…/W…-8000
Die Messstromwandler der Serie W… und W…-8000 sind hochempfindliche Messstromwandler, die AC-Ströme in Verbindung mit Differenzstrom-Überwachungsgeräten und -systemen der Serie RCM bzw. RCMS in ein auswertbares Messsignal umsetzen.
Weiterhin sind sie für den Einsatz mit Isolationsfehlersuchgeräten für IT-Systeme (EDS) geeignet. Sie dienen zur Erfassung des von einem Isolationsfehler-Prüfgerät PGH oder ISOMETER® IRDH generierten Prüfstromes. Der Prüfstrom wird in Verbindung mit Isolationsfehlersuchgeräten der Serie EDS in ein auswertbares Messsignal umgesetzt.
Die Verbindung zu den jeweiligen Geräten erfolgt über eine zweiadrige Leitung.
- Merkmale
- Anwendungen
- Zubehör
- Bestellangaben
- Downloads
- Messstromwandler W…
- Für Differenzstrom-Überwachungssysteme der Serie RCMS460/490
- Für Differenzstrom-Überwachungsgeräte der Serie RCM420
- Für Isolationsfehlersuchgeräte der Serie EDS440, EDS460 und EDS490
- Messstromwandler W…-8000
- Für Isolationsfehlersuchgeräte EDS441, EDS461 und EDS491
- für Isolationsfehlersuchgeräte (EDS)
Optionales Zubehör für Serie W…/W…-8000
| Typ | Breite | Art.-Nr. |
|---|---|---|
| Schnappbefestigung für W20-W35, W20-W35-8000 | 43,5 mm | B98080501 |
| Schnappbefestigung für W60, W60-8000 | 50 mm | B98080502 |
Varianten des Serie W…/W…-8000
| Typ | Innendurchmesser | Befestigung Hutschiene | Befestigung Befestigungswinkel | Art.-Nr. |
|---|---|---|---|---|
| W20 | 20 mm | × | × | B98080003 |
| W35 | 35 mm | × | × | B98080010 |
| W60 | 60 mm | × | × | B98080018 |
| W120 | 120 mm | -- | × | B98080028 |
| W210 | 210 mm | -- | × | B98080034 |
| W20-8000* | 20 mm | × | × | B98080009 |
| W35-8000* | 35 mm | × | × | B98080017 |
| W60-8000* | 60 mm | × | × | B98080027 |
* Für Isolationsfehlersuchgeräte der Serie EDS461/491 und EDS473/474
