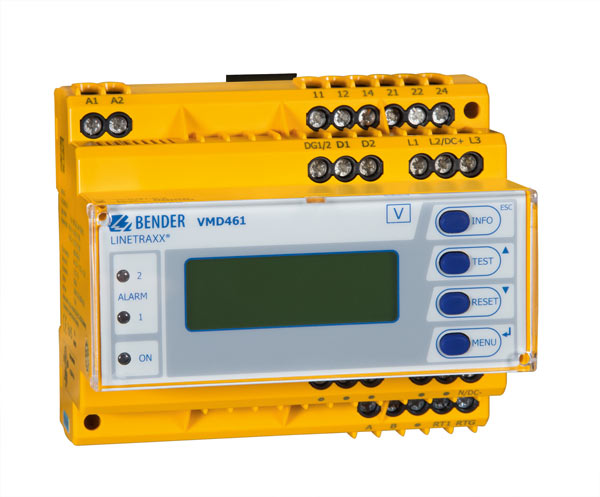

LINETRAXX® VMD461

LINETRAXX® VMD461

  • Spannungsüberwachung bis 1200 V
  • Darstellung aller Funktionen in ANSI-Codes
  • 3- Stufige Spannungs- und Frequenzüberwachung mit Ansprech- und Rückfallverzögerung
  • Einsatz in unterschiedlichste Netzformen wie AC, 3AC, 3NAC und DC möglich

Das multifunktionale Spannungsüberwachungsrelais VMD461 überwacht Frequenzen, Unter- und Überspannungen in DC-, AC- und 3(N)AC-Systemen. Die Strang- und/oder Außenleiterspannungen werden als Effektivwert gemessen und permanent auf dem Gerätedisplay angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert.

Das VMD461 ist mit zusätzlichen Messfunktionen für

  • ROCOF df/dt
  • Vektorsprungüberwachung
  • Unsymmetrieüberwachung
  • Drehfeldüberwachung

ausgestattet. Zu allen vorhandenen Messfunktionen sind die entsprechenden ANSICodes hinterlegt.

Durch einstellbare Verzögerungszeiten können besondere anlagenbedingte Eigenschaften (z. B. gerätespezifische Anlaufphasen) berücksichtigt werden. Das VMD461 benötigt eine separate Versorgungsspannung.

Der optionale Einsatz des Ankoppelgeräts CD440 erweitert den überwachbaren Spannungsbereich auf DC/3AC 1200 V bzw. 1AC/3NAC 690 V.

  • Merkmale
  • Anwendungen
  • Zubehör
  • Bestellangaben
  • Downloads
  • In Verbindung mit dem Ankoppelgerät CD440 können DC-Netze bis 1200 V, 1AC-Netze bis 690 V, 3AC-Netze bis 1200 V und 3NAC-Netze bis 690 V überwacht werden
  • Darstellung aller Funktionen in ANSI-Codes
  • Überwachung von DC-, 1AC-, 3(N)ACSystemen DIN EN 60255-1:2010-9
  • 3-stufige Spannungs- und Frequenzüberwachung
  • Überwachung von Unsymmetrie, Phasenausfall, Drehfeld
  • Überwachung der angeschlossenen Schalter und/oder Trenner (konfigurierbar: NC/NO/off)
  • Inselnetzerkennung df/dt (ROCOF)
  • Vektorsprung-Funktion
  • Schnittstelle RS-485 (Datenaustausch/Parametrierung/Softwareupdate)
  • Testfunktion zur Ermittlung der Abschaltzeit
  • Prüftaste für den Auslösekreis
  • Abrufbarkeit der letzten 300 Netzfehler mit Zeitstempel/Echtzeituhr
  • Permanente Überwachung der Strang- und Außenleiterspannung
  • Gesonderte Zuschaltbedingungen nach einer Ansprechwertverletzung
  • Sprachauswahl (Deutsch, Englisch, Französisch)
  • Beleuchtetes Grafikdisplay
  • Passwortschutz für Geräteeinstellung
  • Fernabschaltung über Rundsteuersignalempfänger
  • Plombierbares Gehäuse
  • Überwachung von spannungsempfindlichen Maschinen und Anlagen
  • Ein- und Ausschalten von Anlagen ab einer gewissen Spannung
  • Schutz von Drehstrommotoren gegen Phasenausfall und Phasenumbruch
  • Vektorsprungerkennung zum Schutz von elektrischen Maschinen
  • Inselnetzerkennung ROCOF (rate of change of frequency)
  • Schutz von Transformatoren durch Erkennen von asymmetrischer Belastung



Notwendiges Zubehör für LINETRAXX® VMD461

Ankoppelgerät für Nennspannung DC 1200 V / 1AC 690 V / 3AC 1200 V / 3NAC 690 V
TypArt.-Nr.
CD440B73010046

Optionales Zubehör für LINETRAXX® VMD461

Condition Monitor
TypGerätevariantenArt.-Nr.
COM465IPmit integriertem Gateway: Bender-System/Ethernet
AC/DC 24…240 V, DC, 50…60 Hz
B95061065
COM465IP-24 Vmit integriertem Gateway: Bender-System/Ethernet
DC 24 V
B95061066
COM465IP Funktionsmodul AIndividuelle Texte für Geräte/Kanäle, Geräte-Ausfallüberwachung, E-Mail bei AlarmB75061011
COM465IP Funktionsmodul BModbus-TCP-Server für max. 98 x 139 BMS-Knoten sowie BCOM und Universalmessgeräte, SNMP-ServerB75061012
COM465IP Funktionsmodul CParametrierung von BMS-Geräten sowie BCOM und UniversalmessgerätenB75061013
COM465IP Funktionsmodul DVisualisierung von Bender-Systemen, SystemvisualisierungB75061014
COM465IP Funktionsmodul EVirtuelle GeräteB75061015
COM465IP Funktionsmodul FFremdgeräte einbindenB75061016
CP700für die Verbindung der Bender-BMS-Geräte und der Universalmessgeräte mit TCP/IPNetzwerkenB95061030

RS-485-Zwischenverstärker
TypVersorgungsspannung UsArt.-Nr.
DI-1DC 10…30 VB95012015
DI-1PSMAC/DC 24 V ± 20 %B95012044


Netzgerät für DI-1
TypVersorgungsspannung UsArt.-Nr.
AN471AC 230 V, 50…60 Hz / AC/DC 20 VB924189

Varianten des LINETRAXX® VMD461


TypVersorgungsspannung UsArt.-Nr.
VMD461-D-2AC/DC 100…240 VB93010047
