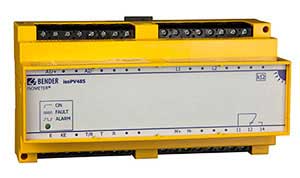

ISOMETER® isoPV485

ISOMETER® isoPV485

Die ISOMETER® isoPV485 werden zur Isolationsüberwachung in Solarkraftwerken eingesetzt. Es wird der Isolationswiderstand zwischen den Solarpanels und des Wechselrichters gegen Erde überwacht. Durch das patentierte AMP Messverfahren werden Isolationsfehler an allen Punkten des Netzes mit gleicher Empfindlichkeit gemessen. Diese Messmethode beinhaltet weiterhin den Vorteil, dass auch symmetrische Isolationsfehler, wie z. B. durch Feuchtigkeit und Verschmutzungen verursacht, erkannt werden.

  • Merkmale
  • Anwendungen
  • Zubehör
  • Bestellangaben
  • Downloads
  • Isolationsüberwachung für IT-Systeme AC 42…460 Hz 0…800 V, DC 0…1000 V
  • Netzableitkapazität ≤ 100 μF, entspricht einer Kraftwerksleistung bis ca. 100 kW
  • kombinierte Meldeleuchte
    – leuchtet bei ordnungsgemäßem Betrieb
    – blinkt bei Alarmmeldung oder Systemfehler
  • potentialfreier Spannungsausgang 2…10 V = 2 kΩ…1 MΩ für Weiterverarbeitung in GLT/ZLT
  • Permanente Selbstüberwachung
  • Test- und Reset-Taste (extern)
  • 9 Modul-Gehäuse (162 mm)
  • ungeerdete AC/DC IT-Systeme
  • Photovoltaikanlagen
  • Solarkraftwerken



Varianten des ISOMETER® isoPV485


TypNetznennspannung UnVersorgungsspannung USArt.-Nr.
isoPV485-421AC 0…800 V */DC 0…1000 V*DC 12…72 V*B91068144
* Absolutwerte des Spannungsbereiches
