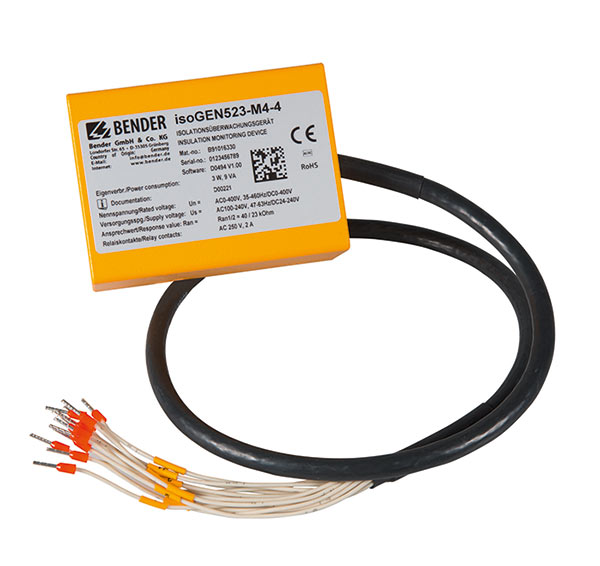

ISOMETER® isoGEN523

ISOMETER® isoGEN523

  • Isolationsüberwachungsgerät für mobile Stromerzeuger
  • Schutztrennung mit Isolationsüberwachung und Abschaltung
  • Gemäß DIN VDE 0100-551 und DIN EN 61557-8
  • Zwei Ansprechwerte (Werkseinstellung 46 kΩ, 23 kΩ)
  • Schutzart IP65

Das ISOMETER® überwacht den Isolationswiderstand von ungeerdeten AC, AC/DC- und DC- Systemen (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC/DC 0…400 V oder DC 0…400 V. Die maximal zulässige Netzableitkapazität Ce beträgt 5 μF. Die in AC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten, wenn mindestens ein Laststrom von DC 10 mA fließt.

Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich.

  • Merkmale
  • Anwendungen
  • Zubehör
  • Bestellangaben
  • Downloads
  • Überwachung des Isolationswiderstandes für ungeerdete AC-/DC-Systeme
  • Messung der Netzspannung (true r.m.s) mit Unter-/Überspannungserkennung
  • Messung der DC-Spannungen Netz gegen Erde (L1+/PE und L2-/PE)
  • Zwei Betriebsarten: GEn und dc
  • Automatische Anpassung an die Netzableitkapazität bis 5 μF
  • Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
  • Zwei getrennt einstellbare Ansprechwert-Bereiche von 5…200 kΩ (Alarm 1, Alarm 2)
  • Automatischer Geräteselbsttest mit Anschlussüberwachung
  • Ruhe- oder Arbeitsstromverhalten der Relais wählbar
  • Fehlerspeicherung aktivierbar
  • RS-485 (galvanisch getrennt) mit folgenden Protokollen:
    – BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten
    – Modbus RTU
    – IsoData (für kontinuierliche Datenausgabe)
  • AC-Hauptstromkreise bis 400 V
  • DC-Hauptstromkreise bis 400 V
  • Generatoren nach Norm DIN VDE 0100-551



Varianten des ISOMETER® isoGEN523


TypAusführungArt.-Nr.
isoGEN523-S4-4Digital-SchnittstelleB91016330
