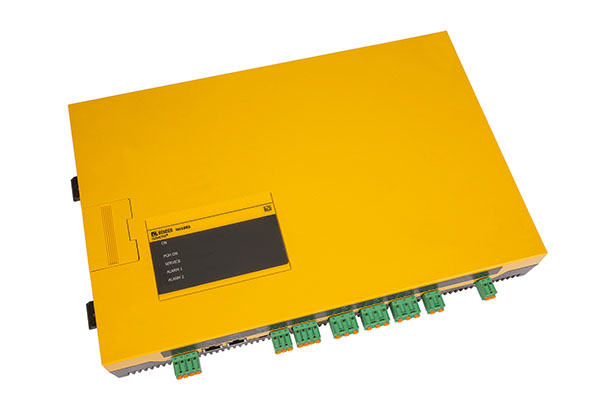

ISOMETER® iso1685DP/iso1685P

ISOMETER® iso1685DP/iso1685P

  • Isolationsüberwachungsgerät für AC-1000-V- und DC-1500-V-IT-Systeme
  • Applikation Hauptstromkreise mit angeschlossenen Frequenzumrichtern
  • Getrennt einstellbare Ansprechwerte 200 Ω…1 MΩ
  • Steuer- und Anzeigefunktion für Einrichtungen zur Isolationsfehlersuche EDS
  • Erweiterbar zu einer Einrichtung zur Isolationsfehlersuche

Das iso1685… wird zur Isolationsüberwachung von großen als IT-System

ausgeführten, Netzen bis AC 1000 V/DC 1500 V eingesetzt. Das speziell

entwickelte Messverfahren überwacht den Isolationswiderstand auch in

Anlagen, die durch EMV-Entstörmaßnahmen sehr hohe Ableitkapazitäten

gegen Erde aufweisen. Die Anpassung auch an systembedingt hohe

Ableitkapazitäten erfolgt automatisch.

Das Gerät erzeugt für die Isolationsfehlersuche geeignete

Prüfstromsignale. Dies ermöglicht die Lokalisierung des

Isolationsfehlers mit fest installierten oder mobilen

Isolationsfehlersuchgeräten.

  • Merkmale
  • Anwendungen
  • Zubehör
  • Bestellangaben
  • Downloads
  • Isolationsüberwachung von IT-Systemen bis AC 1000 V/DC 1500 V
  • Messung niederohmiger Isolationsfehler
  • Getrennt einstellbare Ansprechwerte Ran1 (Alarm 1) und Ran2 (Alarm 2) (beide 200 Ω…1 MΩ) für Vorwarnung und Alarm
  • Hochauflösendes grafisches LC-Display zum einfachen Ablesen und Erfassen des Gerätezustandes (iso1685DP)
  • Automatische Anpassung an hohe Netzableitkapazitäten, Bereich wählbar
  • Anschlussüberwachung von DC-Netzen auf Verpolung
  • Isolationsüberwachung von IT-Systemen bis AC 1000 V/DC 1500 V
  • Messung niederohmiger Isolationsfehler
  • Getrennt einstellbare Ansprechwerte Ran1 (Alarm 1) und Ran2 (Alarm 2) (beide 200 Ω…1 MΩ) für Vorwarnung und Alarm
  • Hochauflösendes grafisches LC-Display zum einfachen Ablesen und Erfassen des Gerätezustandes (iso1685DP)
  • Automatische Anpassung an hohe Netzableitkapazitäten, Bereich wählbar
  • Anschlussüberwachung von DC-Netzen auf Verpolung
  • Integrierter Prüfstromgenerator bis 50 mA für Isolationsfehlersuche
  • Geräte-Selbsttest mit automatischer Meldung im Fehlerfall
  • Getrennte Alarmrelais für Isolationsfehler und Gerätefehler
  • RS-485-Schnittstelle (BMS-Bus), z.B. zur Steuerung der Isolationsfehlersuche
  • μSD-Karte mit Datenlogger und Historienspeicher für Alarme (iso1685P)
  • Große als IT-System ausgeführte Netze bis AC 100 V/DC 15000 V



Varianten des ISOMETER® iso1685DP/iso1685P


TypAnsprechwertbereichNennspannungVersorgungsspannungDisplayArt.-Nr.
iso1685DP-425200 Ω…1 MΩAC 0…1000 V
DC 0…1500 V
DC 18…30 VXB91065802
iso1685P-425200 Ω…1 MΩAC 0…1000 V
DC 0…1500 V
DC 18…30 V-B91065801
