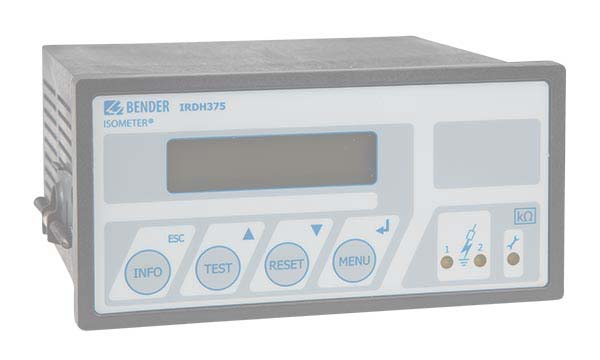

ISOMETER® IRDH375
- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 31.12.2023.
Ihr persönlicher Ansprechpartner berät Sie gerne.
Kennen Sie schon unsere neue Produktgeneration:
- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 31.12.2023.
Ihr persönlicher Ansprechpartner berät Sie gerne.
Kennen Sie schon unsere neue Produktgeneration:
Merkmale
- Isolationsüberwachung für ungeerdete Systeme AC, AC/DC 0…793 V, DC 0…650 V
- Nennspannung über Ankoppelgerät erweiterbar
- Zwei getrennt einstellbare Ansprechwerte 1 kΩ…10 MΩ
- AMPPlus-Messverfahren
- Automatische Anpassung an Netzableitkapazität
- Infotaste für Anzeige der Geräteeinstellung und Netzableitkapazität
- Kontinuierliche Selbstüberwachung mit automatischer Meldung
- Automatischer Selbsttest wählbar
- Anschluss für externe kΩ-Anzeige
- Test- und Reset-Taste
- Anschluss externe Test- und Reset-Taste
- Zwei getrennte Alarmrelais mit zwei potentialfreien Wechslern
- Arbeits- oder Ruhestromschaltung wählbar
- Alarmrelais für Systemfehler (Ruhestrom)
- Beleuchtete Klartextanzeige
- RS-485-Schnittstelle
- Steckbare Anschlussklemmen
Anwendungen
- AC-, DC- oder AC/DC-Hauptstromkreise
- AC/DC-Hauptstromkreise mit direkt angeschlossenen Gleichstromkomponenten, wie Stromrichter, Umrichter, thyristorgeregelte Gleichstromantriebe
- UPS-Anlagen, Batterienetze
- Heizgeräte mit Phasenanschnittsteuerungen
- Anlagen mit Schaltnetzgeräten
- IT-Systeme mit hohen Ableitkapazitäten
- Gekoppelte IT-Systeme
ISOMETER® IRDH375 Variante(n)
| Typ | Netznennspannung Un | Versorgungsspannung US | Art.-Nr. |
|---|---|---|---|
| IRDH375-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 V / DC 77…286 V* | B91065000 |
| IRDH375-427 | AC 0…793 V / DC 0…650 V* | DC 19,2…72 V* | B91065002 |
| IRDH375B-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 V / DC 77…286 V* | B91065004 |
| IRDH375B-427 | AC 0…793 V / DC 0…650 V* | DC 19,2…72 V* | B91065006 |
* Absolutwerte
Geräteausführung „Option-W“ mit erhöhter Schock- und Rüttelfestigkeit: Bestellnummer mit „W“ am Ende.
Optionales Zubehör für ISOMETER® IRDH375
Externe kΩ-Messinstrumente (400 µA)
| Typ | SKMP *2) | Art.-Nr. |
|---|---|---|
| 7204-1421 | 120 kΩ | B986763 |
| 9604-1421 | 120 kΩ | B986764 |
*2) SKMP = Skalenmittelpunkt
Externe kΩ-Messinstrumente 20 mA
| Typ | Art.-Nr. |
|---|---|
| 9620-1421 | B986841 |
Ankoppelgeräte
| Typ | Netznennspannung Un | Art.-Nr. |
|---|---|---|
| AGH150W-4 | DC 0…1760 V | B98018006 |
| AGH204S-4 | AC 0…1300 V / 0…1650 V | B914013 |
| AGH520S | AC 0…7200 V | B913033 |
Downloads für ISOMETER® IRDH375
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE-Konformitätserklärungen | IRDH275 - 375 - 575 | 95.8 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Handbücher | IRDH375/IRDH375B | 4.1 MB | DE | 2022/06/09 10:46:1309.06.2022 10:46:13 | D00124 |
| Handbücher | IRDH375/IRDH375B | 4.0 MB | EN | 2022/06/09 10:48:0509.06.2022 10:48:05 | D00124 |
| Handbücher | IRDH375/IRDH375B | 595.9 KB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00124 |
| Handbücher | IRDH375/IRDH375B | 1.4 MB | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00124 |
