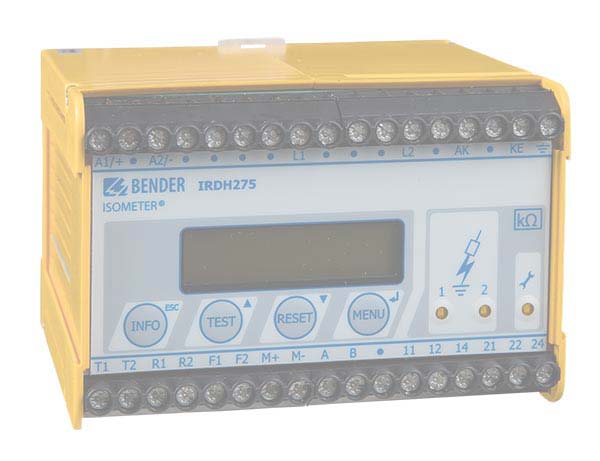

ISOMETER® IRDH275
- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 31.12.2023.
Ihr persönlicher Ansprechpartner berät Sie gerne.
Kennen Sie schon unsere neue Produktgeneration:
- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 31.12.2023.
Ihr persönlicher Ansprechpartner berät Sie gerne.
Kennen Sie schon unsere neue Produktgeneration:
Merkmale
- Isolationsüberwachung für ungeerdete Systeme AC, AC/DC 0…793 V, DC 0…650 V
- Nennspannung über Ankoppelgerät erweiterbar
- Zwei getrennt einstellbare Ansprechwerte 1 kΩ…10 MΩ
- AMPPlus-Messverfahren
- Automatische Anpassung an Netzableitkapazität
- Infotaste für Anzeige der Geräteeinstellung und Netzableitkapazität
- Selbstüberwachung mit automatischer Meldung
- Automatischer Selbsttest wählbar
- Anschluss für externe kΩ-Anzeige
- Test- und Reset-Taste
- Anschluss externe Test-/Reset-Taste
- Zwei getrennte Alarmrelais mit zwei potentialfreien Wechslern
- Arbeits- oder Ruhestromschaltung wählbar
- Beleuchtete Klartextanzeige
- RS-485-Schnittstelle
Anwendungen
- AC-, DC oder AC/DC-Hauptstromkreise
- AC/DC-Hauptstromkreise mit direkt angeschlossenen Gleichstromkomponenten wie Stromrichter, *Umrichter, thyristorgeregelte Gleichstromantriebe
- USV-Anlagen, Batterienetze
- Heizgeräte mit Phasenanschnittsteuerungen
- Anlagen mit Schaltnetzgeräten
- IT-Systeme mit hohen Ableitkapazitäten
- Gekoppelte IT-Systeme
ISOMETER® IRDH275 Variante(n)
| Typ | Netznennspannung Un | Versorgungsspannung US | Art.-Nr. |
|---|---|---|---|
| IRDH275-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 / DC 77…286 V* | B91065100 |
| IRDH275-427 | AC 0…793 V / DC 0…650 V* | AC 19,2…55 V / DC 19,2…72 V | B91065104 |
| IRDH275-425 | AC 0…793 V / DC 0…650 V* | DC 10,2…36 V | B91065108 |
| IRDH275B-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 / DC 77…286 V* | B91065101 |
| IRDH275B-427 | AC 0…793 V / DC 0…650 V* | AC 19,2…55 V / DC 19,2…72 V | B91065105 |
| IRDH275B-425 | AC 0…793 V / DC 0…650 V* | DC 10,2…36 V | B91065109 |
*Absolutwerte
Optionales Zubehör für ISOMETER® IRDH275
Externe kΩ-Messinstrumente 400 µA
| Typ | Art.-Nr. |
|---|---|
| 7204-1421 | B986763 |
| 9604-1421 | B986764 |
Externe kΩ-Messinstrumente 20 mA
| Typ | Art.-Nr. |
|---|---|
| 9620-1421 | B986841 |
Ankoppelgeräte
| Typ | Netznennspannung Un | Art.-Nr. |
|---|---|---|
| AGH150W-4 | DC 0…1760 V | B98018006 |
| AGH204S-4 | AC 0…1650 (1300) V | B914013 |
| AGH520S | AC 0…7200 V | B913033 |
Downloads für ISOMETER® IRDH275
| Typ | Name | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE-Konformitätserklärungen | AGH | 145.4 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| CE-Konformitätserklärungen | IRDH275 - 375 - 575 | 95.8 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Handbücher | IRDH275/IRDH275B | 1.4 MB | DE | 2019/05/13 10:31:4113.05.2019 10:31:41 | D00176 |
| Handbücher | IRDH275/IRDH275B | 1.4 MB | EN | 2019/05/13 10:31:4913.05.2019 10:31:49 | D00176 |
| Handbücher | IRDH275/IRDH275B | 601.5 KB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00176 |
| Handbücher | IRDH275/IRDH275B | 1.4 MB | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00176 |
| Datenblätter | IRDH275 | 422.5 KB | DE | 2022/06/14 09:08:0014.06.2022 09:08:00 | D00122 |
| Datenblätter | IRDH275 | 396.8 KB | EN | 2022/06/14 09:08:2914.06.2022 09:08:29 | D00122 |
